Skötselinstruktion SIPLACE 80 S/F/G 4 Koplanaritetslasermodul Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F) 4 - 5 4.1.3 Säkerhetsa nvisningar FARA ∆ ! ∆ ! ∆ ! På s…
4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80 S/F/G
4.1 Koplanaritetslasermodul (endast SIPLACE 80F) Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
4 - 4
4.1.2 Tekniska data
Komponenter: Används för komponentformer typ “Gull-Wing”
Komponentstorlek och anslutningsrastermått begränsas av
lägesidentifieringssystemet
d.v.s. max. storlek 43,0 mm x 43,0 mm x 11,0 mm.
Mätprincip : Beröringsfri mätning med lasertriangulering
Algoritmiska funktioner: JEDEC-standard - beräkning av placeringsytan; alla
avvikelser fastställs i relation till denna yta. Skulle
komponenten ligga snett i sugpipetten, vilket kan
förorsakas av en adapter, påverkar detta inte
bedömningen “bra/dåligt”.
Mätområde : ± 0,75 mm (vertikalt)
Laserfokus :
∅
25 µm
Lasereffekt : 2,0 - 2,5 mW (maximalt)
Våglängd : 750 nm
Upplösning : 4 µm (vertikalt)
Repeternogrannhet : ± 10 µm (vertikalt)
Mätnogrannhet : ± 20 µm (vertikalt)
Mättid : ca. 2,5 - 4,5 sek./komponent vid en QFP100 med 0,6 mm delning
Styrsystem och kommunikation : genom en i modulen inbyggd processor
V 24 seriell anslutning till stationsdatorn
Modulens dimensioner : ca. 440 mm x 30 mm x 85 mm
Monteringsläge : I maskinstativet bredvid optikmodulen
(monterad på en hållare)
Säkerhet : Koplanaritetsmodulen motsvarar
Laserklass 1
då den är
installerad i maskinen. Modulen fungerar inte utanför maskinen utan
extra installationer eller ingrepp i skyddsfunktioner.
Kringgås skyddsfunktionerna på modulen så motsvarar modulen
automatiskt
Laserklass 3B
-
skaderisk för ögon och hud
-och kräver därmed skyddsåtgärder enligt lag (VBG 93)
Skötselinstruktion SIPLACE 80 S/F/G 4 Koplanaritetslasermodul
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F)
4 - 5
4.1.3 Säkerhetsanvisningar
FARA
∆
!
∆
!
∆
!
På säkerhetsanordningarna och/eller på koplanaritetslasermodulen får inga som helst ändringar eller ingrepp
göras!
Koplanaritetslasermodulen motsvarar utan
skyddsåtgärder
Laserklass 3B
(se Bild 4.1.2).
Detta innebär
fara för ögon och hud!
Av detta skäl får säkerhetsanordningarna -
aldrig
kringgås.
Bild 4.1.2 Märkning för Laserklass 3B
För att lasermodulen skall motsvara
Laserklass 1
- ofarlig för ögon och hud - är följande säkerhetsanord-
ningar installerade på maskinen:
Stickkontakten för strömförsörjning (interlock-
ledning) är fastkopplad till maskinstativet. Därför
kan lasermodulen
endast användas inuti
maskinen.
Interlockledningen är seriekopplad med ström-
brytarna för skyddskåporna. Denna skyddsfunk-
tion kvarstår även om nyckelströmbrytaren
används för överkoppling av skyddet. Därför
kan lasermodulen
endast användas när
maskinen är stängd
!
Bild 4.1.3 Märkning för Laserklass 1
Osynlig laserstrålning
Undvik att utsättas för strålen
Laserklass 3 B
2,4mW max., 750nm; n.IEC 825-
1(1993)
K
Laserklass 1
4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80 S/F/G
4.1 Koplanaritetslasermodul (endast SIPLACE 80F) Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
4 - 6
VorBox
FARA
∆
!
∆
!
∆
!
Tillverkarens säkerhetsgaranti upphör att gälla om ändringar eller ingrepp görs i maskinen!
Användaren skall dessutom följa arbetarskyddsstyrelsens föreskrifter i samband med laserverktyg (Richtlinien
des Hauptverbandes der Berufsgenossenschaften - VBG 93 - ) d.v.s,
- anmälan till skyddsombud
- utnämning av en ansvarig för laserskydd
- framtagning av riktlinjer för användning av modulen
4.1.4 Översikt
För att systemet skall kunna övervakas finns två lysdioder på lasermodulen. Lysdiod 1 indikerar driftberedska-
pen
(lysdiod till = standby-läge, lysdiod från = laser frånslagen)
och lysdiod 2 indikerar om lasern är aktiv
eller ej,
(lysdiod till = aktiv, lysdiod från = ej aktiv)
.

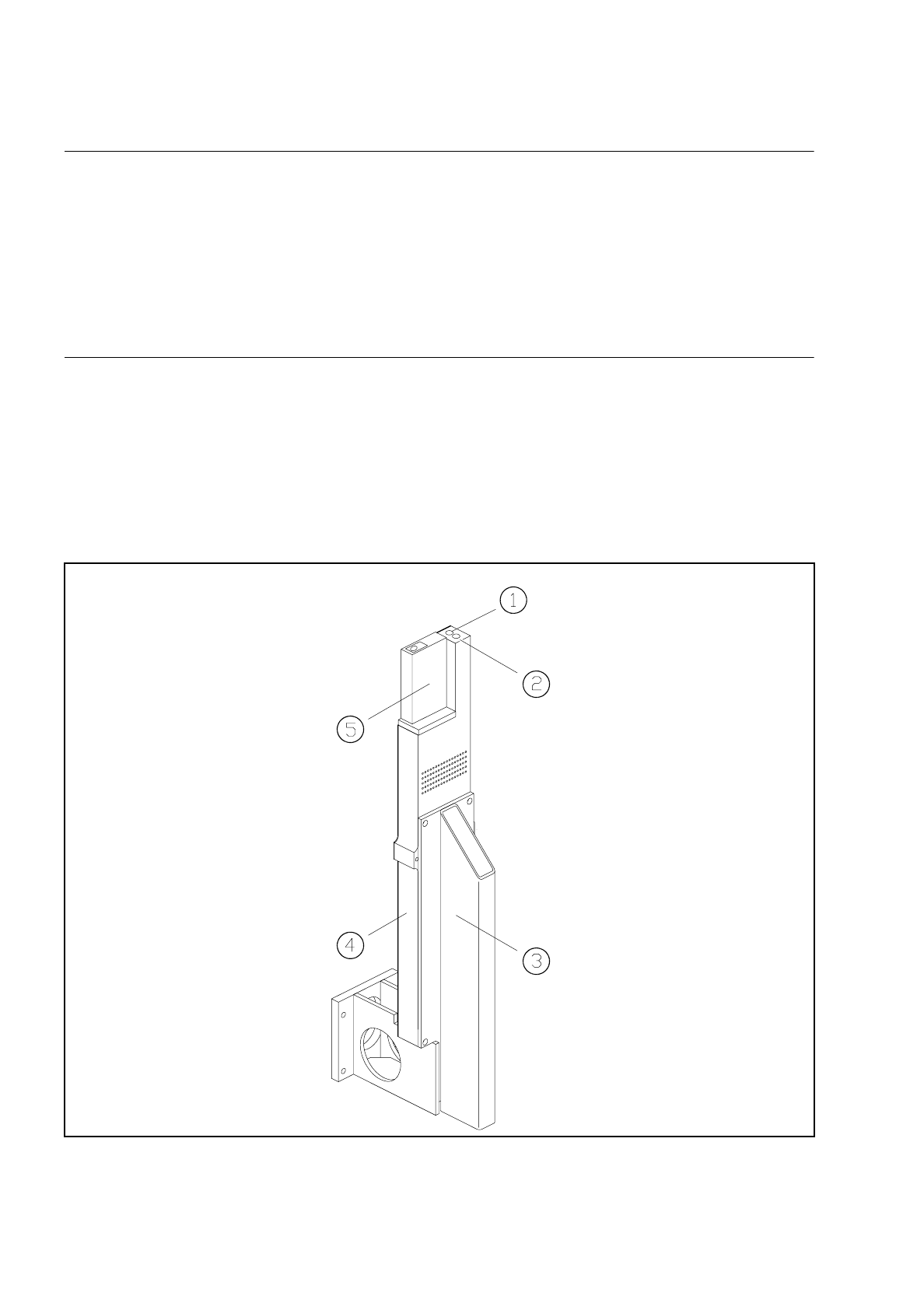

Bild 4.1.4 Översikt över koplanaritetslasermodulen
1) Lysdiod 1 för standby-läge 2) Lysdiod 2 för laser
3) Hållare för lasermodul (inbyggd i maskinstativet) 4) Lasermodul
5) Säkerhetsdekal laserklass 3B se Bild 4.1.2
