0 Inledning Skötselinstruktion SIPLACE 80 S/F/G 0.2 Tekniska data Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0 - 18
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.2 Tekniska data
0 - 17
0.2.3.5 Anslutnings- och installationsdata
Anslutnings- och installationsvillkor Maskindimensioner
Anslutningsspänning 230/400 V ±10%, (50/60 Hz.) Vikt grundmodul 1500 kg
Anslutningsspänning
optionalt t.e.x. för USA
110/208 V ±10%, (50/60 Hz.) Längd 1587 mm
Anslutningsvärde tot-
alt
5 kVA Bredd 2425 mm
Totaleffekt 5 kW Höjd med varningslampa 1836 mm
Säkring 3 x 16 A
Tryckluftanslutning min. 6 bar - 400 NL / min.
Fundament Tillåten ytbelastning
> 1000 kg/m
²
Till
å
ten miljöp
å
verkan Maskinstyrning
Rumstemperatur mellan 15°C och 35°C Styrdator PC 386 RMOS
Operativsystem
RMOS
Luftfuktighet 30 till 75 % (genomsnittligen ej
över 45%, så att kondensation
inte kan förekomma
på maskinen)
Maskinstyrning Siemens S5 In-/
Utgångsstyrning
Axelstyrning Siemens axels-
tyrningskort
(digital)
Tryckluftspecifikation
Max. partikelstorlek enligt täthet, baserad på ISO/DIS
8573-1 (Klass 1)
Max. oljeklass
Klass 1
Partikelstorlek 0,1 µm Partikeltäthet 0,01 mg/m³
Partikeltäthet
0,1 mg/m
3
Tryckdaggpunkt Klass 4
Daggpunkt
+ 3
o
C
Bulleremissionsanmälning enligt DIN 45 649-1
Arbetsplatsriktat emissionsvärde (L
pAc
) 70 dB (A)
DIN EN ISO 11204 (i)
Ljudeffektnivå (L
WAc
) 84 dB (A)
E-DIN EN ISO 3744 (i)
3539217
0 Inledning Skötselinstruktion SIPLACE 80 S/F/G
0.2 Tekniska data Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
0 - 18
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.3 Installation av placeringsautomaten SIPLACE 80
0 - 19
0.3 Installation av placeringsautomaten SIPLACE 80
0.3.1 Översikt SIPLACE 80

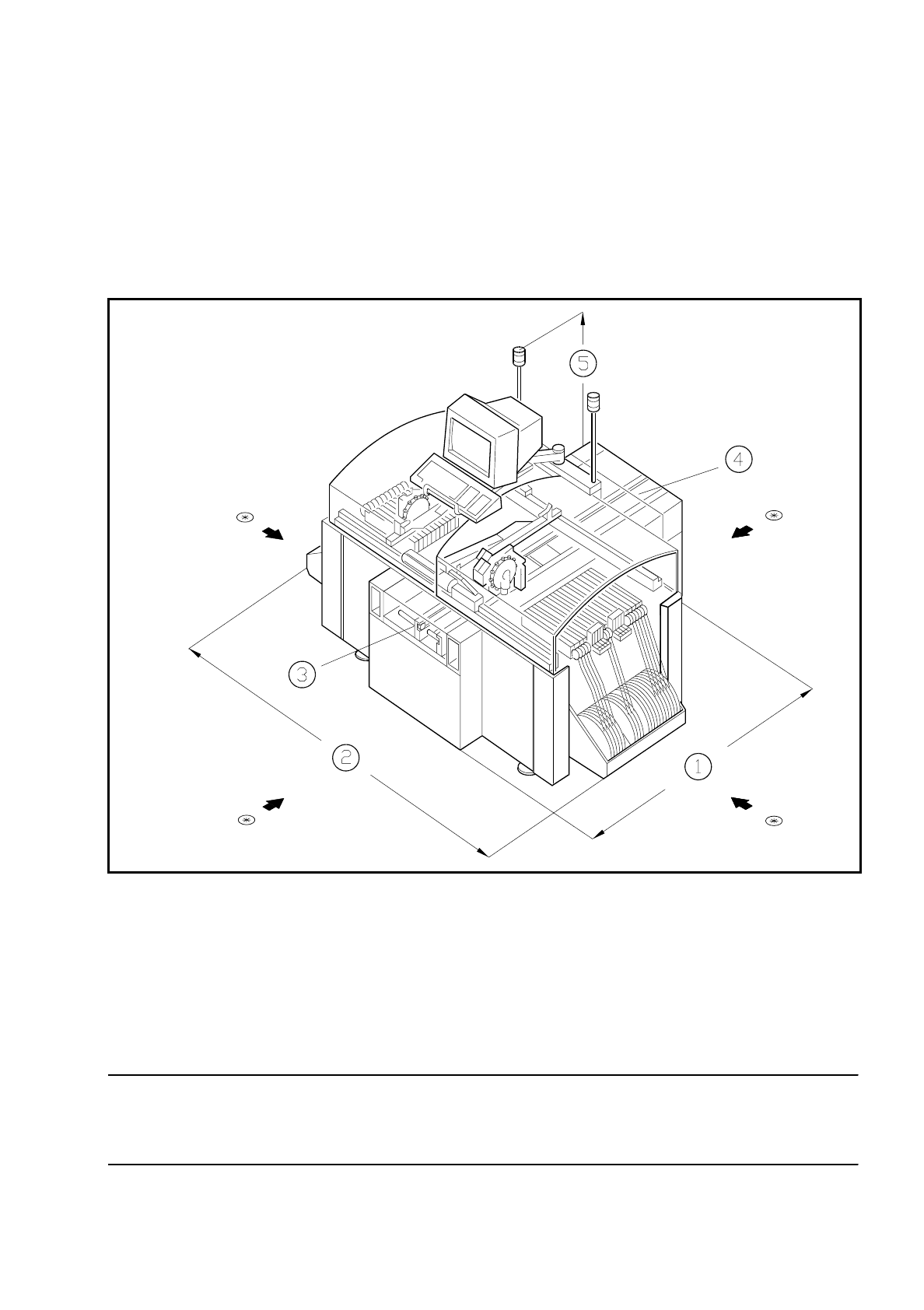

Bild 0.3.1 Underlag
- Text till Bild 0.3.1
1) Längd 2) Bredd
3) Inmatningstransportör 4) Utmatningstransportör
5) Höjd med varningslampa
✳
= Lyftpunkter för truck
AKTAS
∆
!
Följ uppgifterna i kapitlet Tekniska data vid installation av maskinen.
