Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning Utgåva 07/97 CE SWE fr. o.m. programvers ion SR.010.xx 0.4 Maskinöversikt 0 - 23 0.4.3 Översikt revolverhuvud (stjärnhuvud) Bild 0.4.3 Översikt revolverhuvud (stjärnhuvu d)…
0 Inledning Skötselinstruktion SIPLACE 80 S/F/G
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
0 - 22

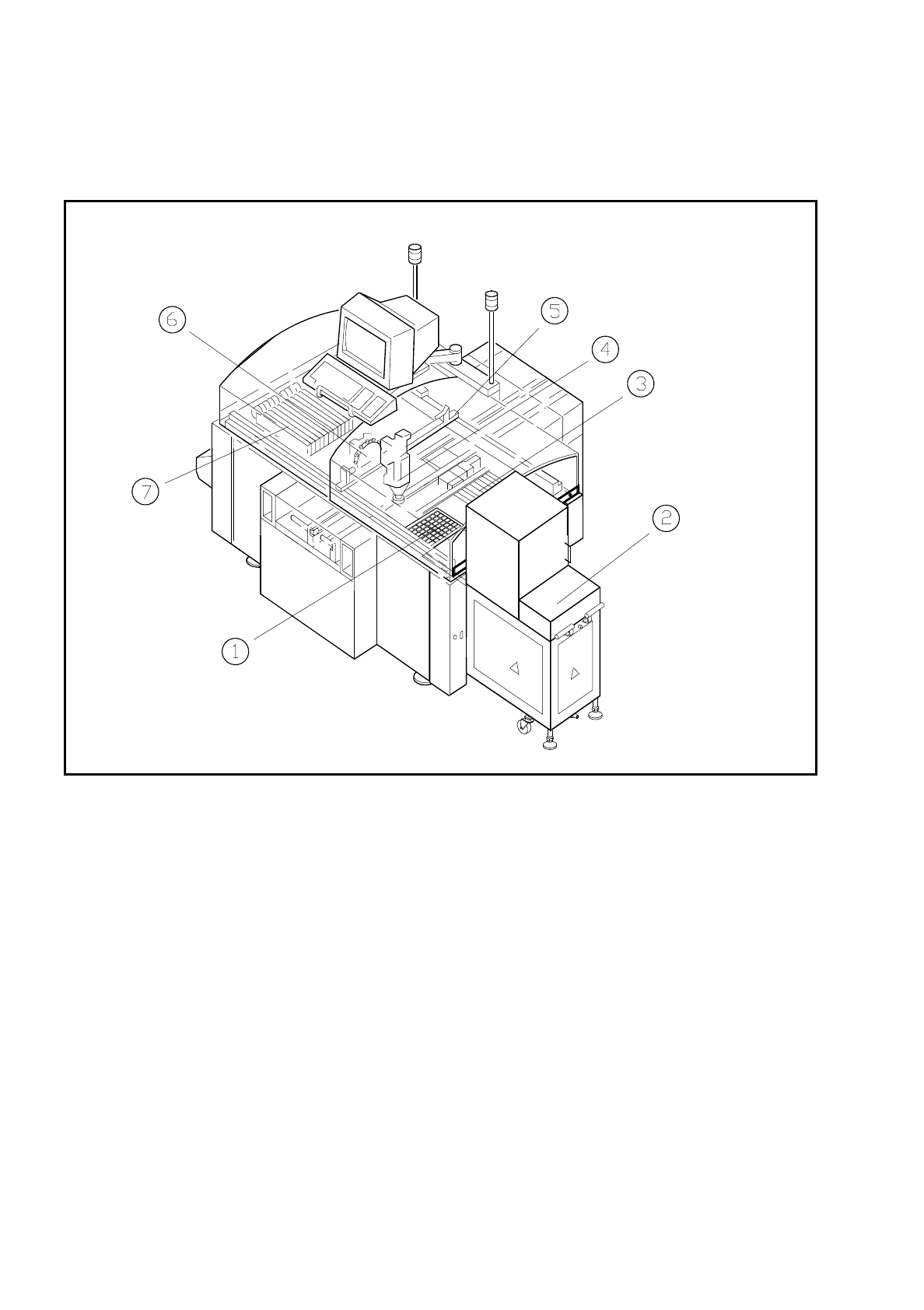

0.4.2 Översikt SIPLACE 80F med våffelpacksväxlare
Bild 0.4.2 Översikt SIPLACE 80F
med våffelpacksväxlare
- Text till Bild 0.4.2
1) Avställningsplats 1 (ytmagasin eller VPV) 2) Våffelpackväxlare på avställningsplats 1
3) Avställningsplats 2 4) IC-huvud
5) Portal 1 6) Revolverhuvud
7) Avställningsplats 3
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.4 Maskinöversikt
0 - 23
0.4.3 Översikt revolverhuvud (stjärnhuvud)
Bild 0.4.3 Översikt revolverhuvud (stjärnhuvud)
- Text till Bild 0.4.3
1) Kamera för optisk centrering av komponenter 2) Optik för avkänning av kretskortsläget
3) Kamera för avkänning av kretskortsläget 4) Kopplingskort små axlar
4
1
3
2
0 Inledning Skötselinstruktion SIPLACE 80 S/F/G
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
0 - 24
0.4.4 Översikt IC-huvud
Bild 0.4.4 Översikt IC-huvud
- Text till Bild 0.4.4
1) Dubbrör 2) Vakuummunstycke
3) Pipett 4) Komponentkamerasystem
4
2
1
3
