Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 6.2 Installation, allmänt 6 - 9 6.2 Installation, allmänt 6.2.1 Mo ntering av inmatningsmodu ler 6.2.1.1 För…
6.1.1.3 Tekniska data bulkcasetransportör
Bulkcasetransportör Bredd
Antal spår
per modul
Max. antal
moduler per
station
Komponentförråd Styrskenor / fr.o.m art.nr. Takttid
Strömförsörj-
ning
Basmodell
fr.o.m. art.nr. 00142318-04
30 mm 2 2 x 20 ca. 5000 St.
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 VDC
Tab. 6.1.3 Tekniska data bulkcasetransportör
Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 6.2 Installation, allmänt
6 - 9
6.2 Installation, allmänt
6.2.1 Montering av inmatningsmoduler
6.2.1.1 Förberedelser
●
Välj placeringsområde för inmatningsmodulen som skall användas (se skakmaskinens konfiguration).
●
Tryck på NÖDSTOPP-knappen när placeringshuvudet är i väntläge.
●
Öppna skyddskåporna.
●
Kontrollera att avställningsytan (komponentbordet) för inmatningsmodulen är ren och att inga komponen-
ter påverkar den stadiga placeringen av modulen. Anvisningar om hur komponentbordets avställningsyta
(komponentbord) skall rengöras finns i kapitlet Underhåll
(Del 9.3.3 i den engelska huvuddokumentatio-
nen)
.
6.2.1.2 Tillvägagångssätt
●
Placera transportören på ett utvalt spår på komponentbordet (se skakmaskinens konfiguration).
●
Placera modulen så att modulens baksida fixeras på komponentbordet genom kulcentreringen, och front-
sidan genom motsvarande centreringspinne. Kontrollera att modulerna placeras rätt på komponentbordet i
förhållande till sin bredd.
Bild 6.2.1 Montering av moduler, bredd 30 mm och 60 mm
- Text till Bild 6.2.1
1) Inmatningsmodul, bredd 60 mm 2) Inmatningsmodul, bredd 30 mm
6 Komponentbehandling Skötselinstruktion SIPLACE 80 S/F/G
6.2 Installation, allmänt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
6 - 10

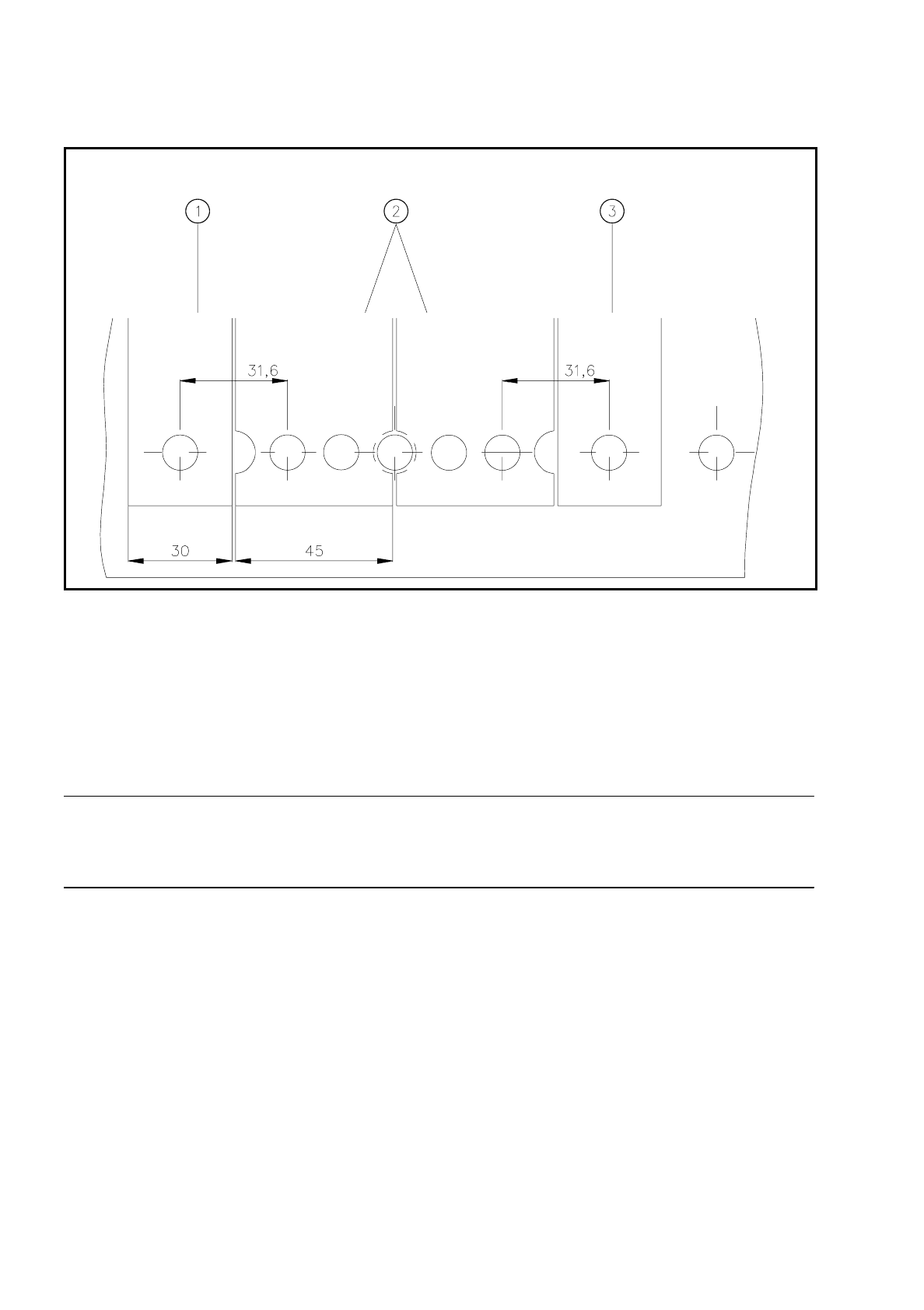

Bild 6.2.2 Montering av modul, bredd 45 mm
- Text till Bild 6.2.2
1) Inmatningsmodul, bredd 30 mm 2) Inmatningsmoduler, bredd 45 mm
3) Inmatningsmodul, bredd 30 mm
●
Kontrollera att modulen ligger stadigt på komponentbordet.
●
Anslut modulens stickkontakt till uttaget under avställningsytan.
OBSERVERA
Kontrollera att modulen ansluts till rätt eluttag som hör till avställningsytan, då några moduler får sina styrim-
pulser via detta uttag. Ansluts inte transportören till rätt uttag så kan det hända att den inte fungerar korrekt.
6.2.1.3 Avslutande tillvägagångssätt
●
Stäng skyddskåporna och koppla åter in styrsystemet.
●
Gör vid behov en påfyllningskontroll
(Del 3.4 i den engelska huvuddokumentationen)
.
●
Fortsätt placeringen.
