5 Underhåll/service Skötselinstruktion SIPLACE 80 S/F/G 5.1 Översikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 5 - 6 5.1.4 Allmä nt (SIPLACE 80S, 80 F, G) 5.1.4. 1 Säkerhets anvisni ngar FARA ∆ ! ∆ ! ∆ ! • Föl…
Skötselinstruktion SIPLACE 80 S/F/G 5 Underhåll/service
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 5.1 Översikt
5 - 5
5.1.3 Placeringsautomat SIPLACE G

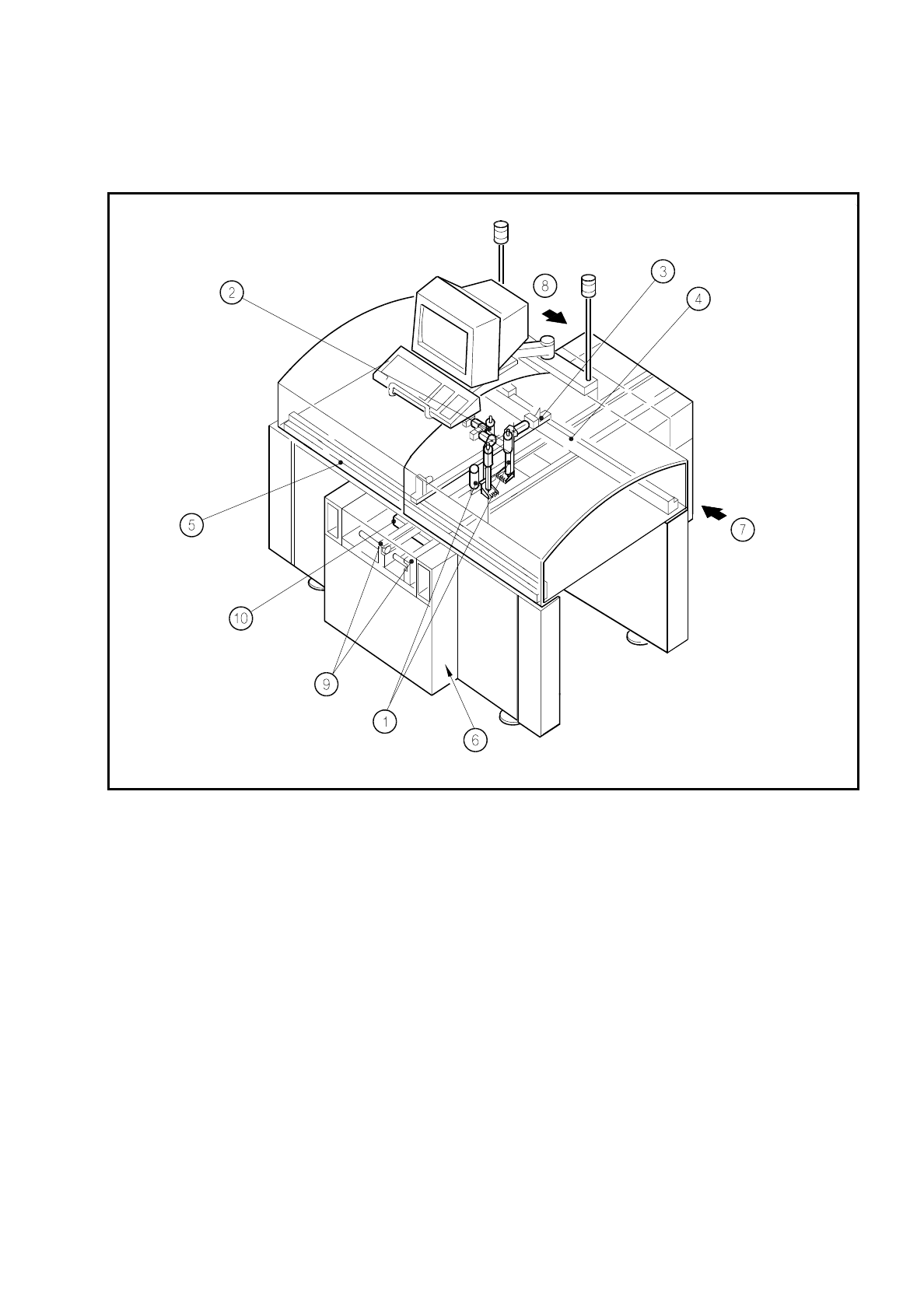

Bild 5.1.3 SIPLACE G: Till väntande maskindelar
- Text till Bild 5.1.3
1 Limhuvud 1 och 2
2Limhuvud 3
3X-axel, portal 1
4Y-axel, portal 1
5 Skyddskåporna med föringsskenorna
6 Tryckluftenhet
7 Servoinstöt, filtermatta
8 Styrinstöt, filtermatta
9 Kretskorttransportör
10 Styrinstöt kk-hantering
5 Underhåll/service Skötselinstruktion SIPLACE 80 S/F/G
5.1 Översikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
5 - 6
5.1.4 Allmänt (SIPLACE 80S, 80F, G)
5.1.4.1 Säkerhetsanvisningar
FARA
∆
!
∆
!
∆
!
•
Följ vid alla arbeten
säkerhetsanvisningarna
i denna skötselinstruktion.
•
Nyckelströmbrytaren får endast låsas upp av
behöriga
personer och skall låsas igen efter avslutat arbete!
•
Hantera
aldrig öppen eld
vid rengöringsingsarbeten med T-sprit!
•
Följ den föreskrivna arbetsföljden.
FARA
∆
!
∆
!
∆
!
Vid automaten Siplace 80F kan koplanaritets-lasermodul installeras som option. Lasern arbetar i ett våg-
längds- och effektområde som är farligt för ögon och hud. Därför gäller speciella säkerhetsföreskrifter, se
även kapitel 4 'Koplanaritetslasermodul'.
Varje ingrepp i säkerhetsanordningarna är förbjudet!
Kunden får inte reparera några fel på själva lasermodulen eller dess säkerhetskontakt.
5.1.4.2 Information om arbetsförloppet
OBSERVERA
Fastställda serviceintervaller för kontroll och byte av filterelement gäller endast vid bibehållen tryckluftskvali-
tet, se “Tryckluftspecifikation”. I annat fall skall service göras oftare!
Notera genomförda servicearbeten i serviceschemat.
Vi rekommenderar att ordningsföljden av arbetena i serviceschemat följs.
OBSERVERA
Skall portalaxeln flyttas manuellt efter det att placeringsautomaten SIPLACE 80F har stängts avså beakta föl-
jande:
Z-axeln (dubbröret) skall stå i sitt övre ändläge efter avstängningen av automaten. Om detta inte är fallet så
föreligger ett fel. Tillkalla SMD-service.
Skötselinstruktion SIPLACE 80 S/F/G 5 Underhåll/service
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 5.1 Översikt
5 - 7
●
Vid olika servicearbeten behövs menyn “Enskilda funktioner” (Single functions).
●
Vid byte från menyn “Funktioner Portal 1” (Gantry 1 functions) till “Funktioner Portal 2” (Gantry 2 functions)
eller om menyerna “Funktioner Portal X” (Gantry x functions) avslutas så utförs på SIPLACE 80S och 80F
endast en huvudreferenskörning - ingen portalreferenskörning. Huvudreferenskörningen genomförs utan
vakuumtest och utan höjdreferenskörning.
Välj därför efter alla servicearbeten, i vars förlopp segmenten tas bort från stjärnan, den separata funktio-
nen “Vakuumtest revolverhuvud” (Vacuum test revolver head), innan menyn “Funktioner Portal X” (Gantry
x functions) avslutas.
Kontrollera pipettstorlekarnas tillhörighet till monteringsplatsen och vakuumet som uppnås, vilket anges på
skärmen. Välj därefter funktionen “Pipett-Offset revolverhuvud” (Revolver head nozzle offset) och avsluta
sedan menyn “Funktioner Portal X” (Gantry x functions).
●
Har kåpan öppnats i menyn “Funktioner Portal X” (Gantry x functions) och portalen flyttats manuellt, går
portalen långsamt tillbaka till sitt utgångsläge, efter att skyddskåporna har stängts och “Start”-knappen
tryckts in.
5.1.4.3 Hantering av skyddsfunktioner i menyn för “Funktioner Portal X”
●
Om du har valt menyn ’Enskilda funktioner’ (Single functions) och därefter menyn ’Portalfunktioner’ (Gan-
try functions), blir portal- och huvudaxlarna kopplade kraftlösa.
●
Genom att öppna skyddskåparna blir bland annat driftsspänningen för koplanaritets-lasermodulen vid
automaten SIPLACE 80F
bortkopplad. LED för driftsspänningen vid modulen utsläcker.
●
För arbetet med menyer “Enskilda funktioner” (Single functions) måste nyckelströmbrytaren vridas in i
stäälningen “Inställningsdrift” (Set-up mode) av behörig personal och därefter skall strömbrytaren låsas
åter.
●
X- och Y-portalaxlarna kopplas på endast om detta fordras för den valda funktionen. För att detta skall ske
måste, efter uppmaning på bildskärmen, kåporna stängas och startknappen tryckas in.
●
Alla andra ’Enskilda funktioner’ (Single functions) kan utföras vid öppnade nyckelbrytare och öppnade
skyddskåpor, som till exempel funktionen ’Stjärnstegning’ (Star step) med
segmentuttagning
. X-/Y- porta-
laxlarna är frikopplade.
