Varje station har en egen dator och hårddisk, 3,5"-diskettchassi, tangentbord och VGA-färgbildskärm. Dator
och chassi är placerade i automatens styrmodul och endast tillgängliga för speciellt utbildad personal. Två
manöverpaneler på automatens fram- och baksida innehåller startknapp, stopknapp, NÖDSTOPPS-knapp,
nyckelströmbrytare och komponenträknare.
VARNING
∆
!
∆
!
Luckorna på maskinstativet får endast öppnas av kvalificerad personal eftersom vissa delar av automaten är
utsatta för farliga spänningar. Arbetarskyddsstyrelsens gällande föreskrifter och elsäkerhetsföreskrifterna
skall därvid följas noga.
Om dessa föreskrifter inte följs kan det medföra dödsfall, svåra kroppsskador eller avsevärda sakskador.

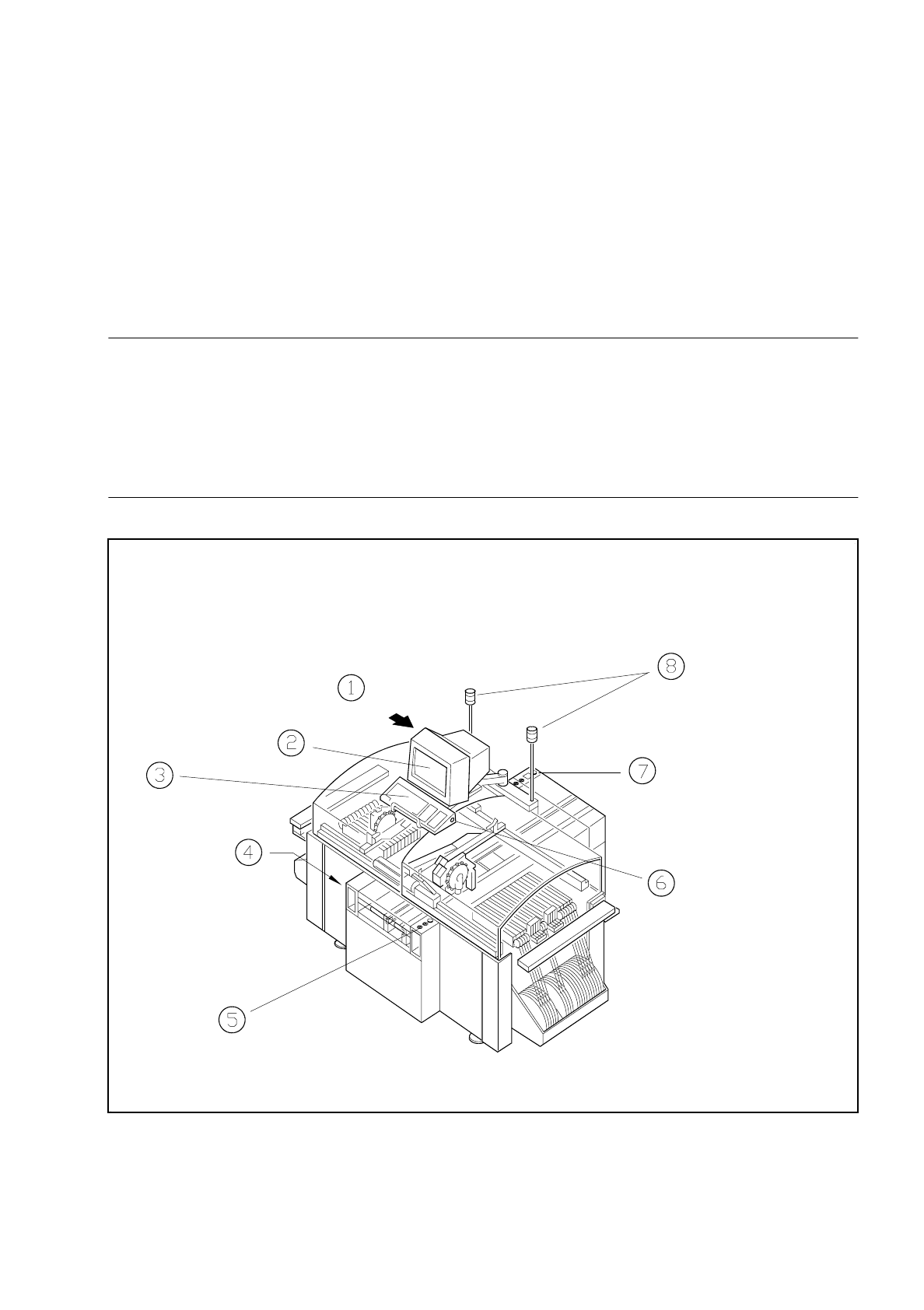

Bild 2.1.1 Indikerings- och manöverorgan på automaten
