Skötselinstruktion SIPLACE 80 S/F/G 3 Start
Utgåva 12/96 CE SWE fr.o.m. programversion SR.009.xx 3.1 Inledning, start
3 - 3
3.1 Inledning, start
3.1.1 Allmänt
Startfunktionerna är identiska för SIPLACE 80S/80F/G. Kapitel 3 “Start” i skötselinstruktionen, utgåva
10/95, gäller för alla maskintyper inom SIPLACE-familjen. Vid ytterligare avvikande funktioner hos en enskild
maskintyp finns tillägg till resp. avsnitt. Avvikelser kan endast finnas i programversionsuppgiften och i menyer-
nas rubrikrad. Dessa påverkar inte funktionerna.
Om funktionsändringar resp. kompletteringar genomförs hos en maskintyp kommer kapitel 3 “Start” att ändras
i resp. avsnitt.
3.1.2 Flödesschema Start
I nedanstående Bild 3.1.1 visas flödesschemat för funktionen “Start“.
3 Start Skötselinstruktion SIPLACE 80 S/F/G
3.1 Inledning, start Utgåva 12/96 CE SWE fr.o.m. programversion SR.009.xx
3 - 4

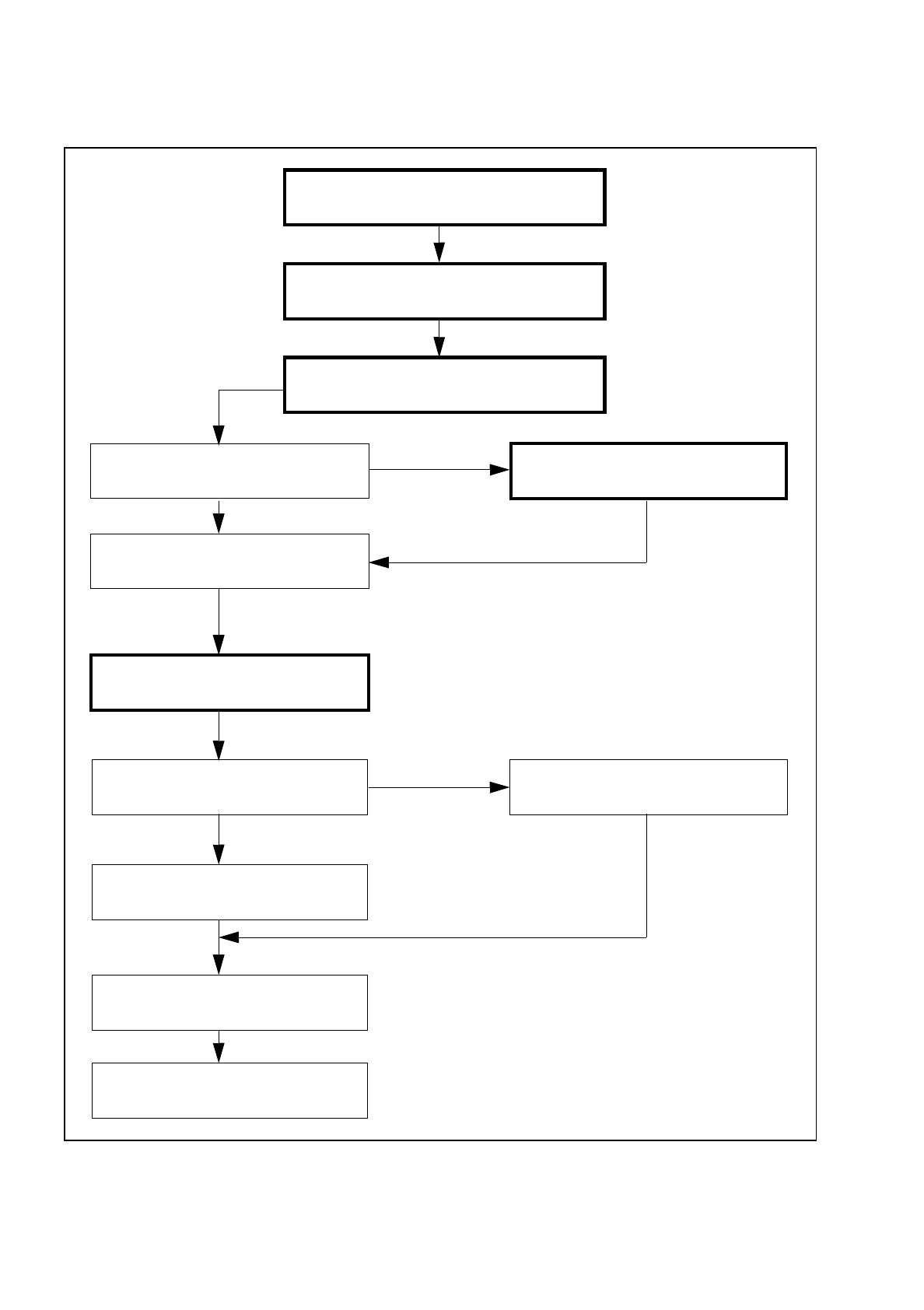

Bild 3.1.1 Flödesschema start
Utan
linjedator:
Inställning av användning
Datakonvertering
Anpassa ev. pipetterna
Med
linjedator:
Utrustning och användning från l.d.
Funktionsförloppet för
referenspunktkörning
Tryck på startknappen
Skärmmeddelande:
’Vänta på referenspunktkörning’
Finns
ingen
linjedator väljs
’Utan linjedator’
Start av stationsprogrammet
Initialisering av MCs
Start av stationsprogrammet
Påslagning av placeringsautomaten
med huvudströmbrytare
Kontroll av placeringsautomaten
Placera (kapitel 5)
(engelsk huvuddokumentation)
Skötselinstruktion SIPLACE 80 S/F/G 3 Start
Utgåva 12/96 CE SWE fr.o.m. programversion SR.009.xx 3.2 Operatörsåtgärder vid start
3 - 5
3.2 Operatörsåtgärder vid start
3.2.1 Förutsättningar för start
●
Kontrollera att placeringsautomatens el- och tryckluftsmatning är anslutna.
●
Avsyna placeringsautomaten. Kontrollera speciellt att det inte finns några hinder inom portalaxlarnas rörel-
seområde.
●
Stäng skyddskåporna.
●
Kontrollera att
ingen
diskett med ett operativsystem finns i diskettchassit.
Placeringsautomaten får endast laddas med operativsystemet RMOS som finns installerat på hårddisken.
3.2.2 Påslagning
●
Starta maskinen med huvudströmbrytaren.
Placeringsautomatens program laddas (systemstart). Maskinens kontrollprogram initialiseras med maskin-
data som finns lagrade på hårddisken.
Under initialiseringen av kontrollprogrammet visas följande på skärmen.
Bild 3.2.1
SIPLACE 80 V 9.x
Cluster:
Set-up:
Component feeding Display errors
Confirm errors
Machine options
Error
State
Action
:
:
:
Waiting for data
