0 Inledning Skötselinstruktion SIPLACE 80 S/F/G 0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0 - 26 0.4.6 Översikt kretsk ortstransport Bild 0.4.6 Övers ikt kretskorts transport - Text til l Bi…
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.4 Maskinöversikt
0 - 25
0.4.5 Översikt portal

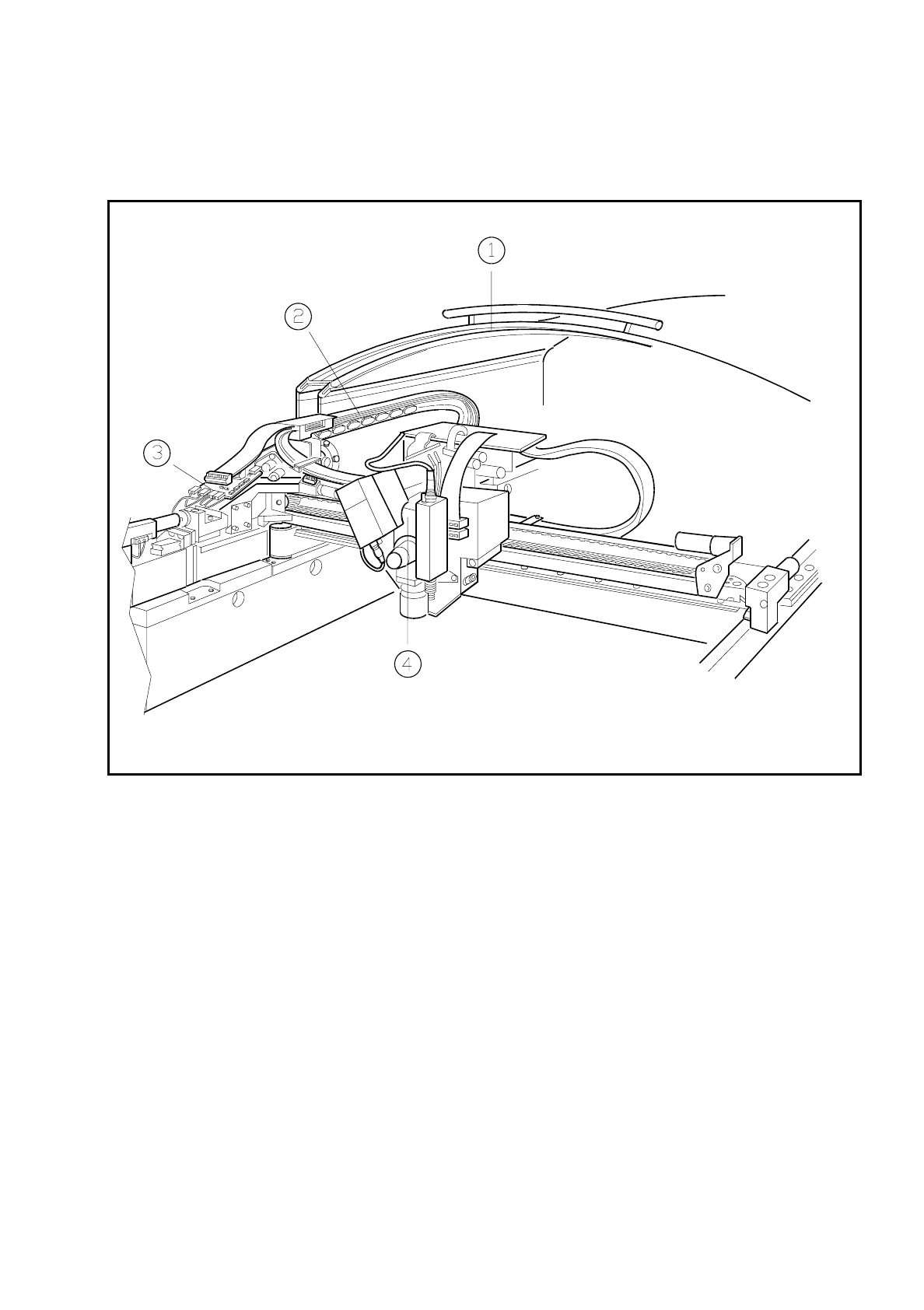

Bild 0.4.5 Översikt portal
- Text till Bild 0.4.5
1) Skyddskåpor 2) Släpkabel
3) Flyttkort portalaxlar 4) Revolverhuvud (stjärnhuvud)
0 Inledning Skötselinstruktion SIPLACE 80 S/F/G
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
0 - 26
0.4.6 Översikt kretskortstransport

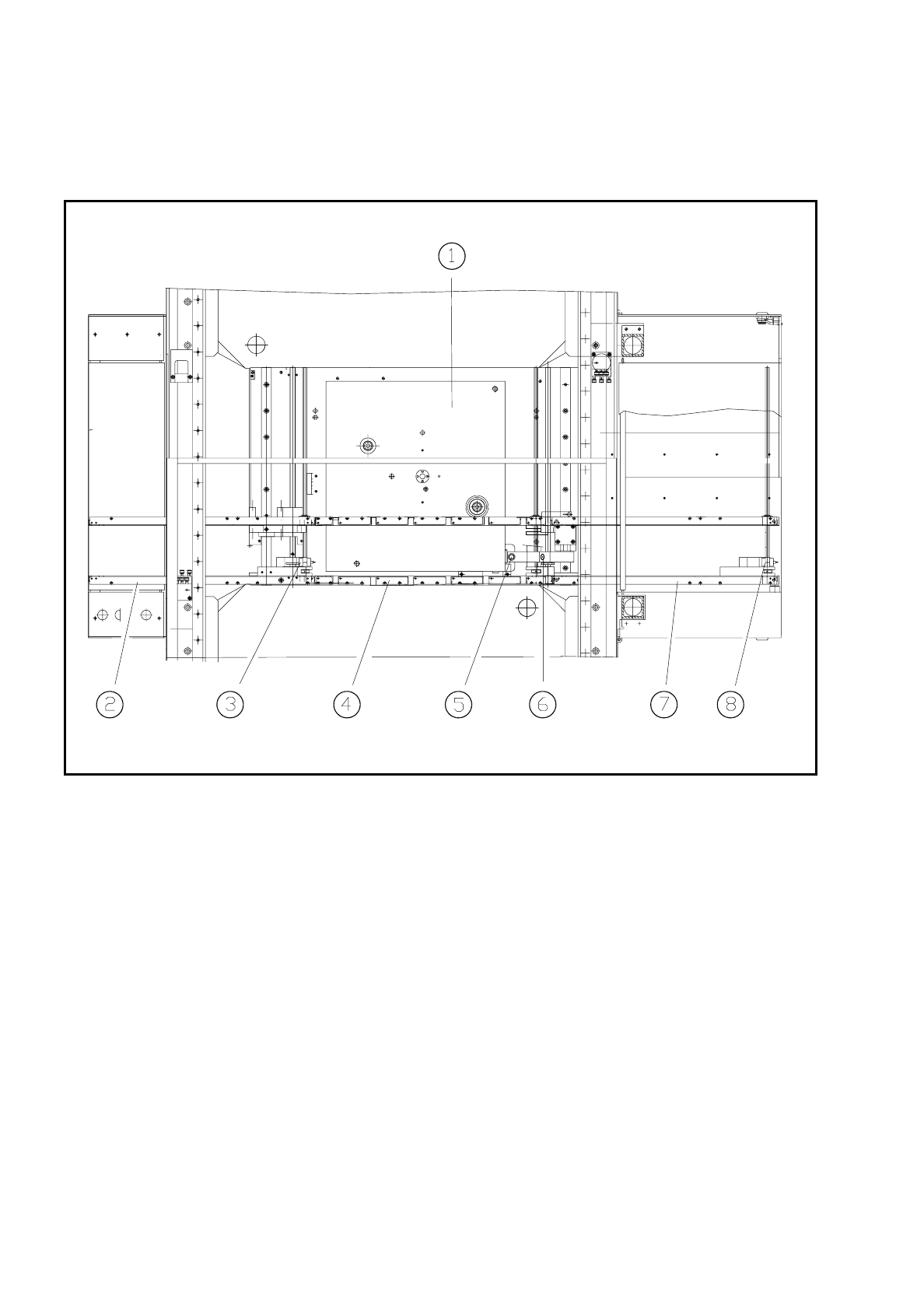

Bild 0.4.6 Översikt kretskortstransport
- Text till Bild 0.4.6
1)
Lyftbord
2) Inmatningsband
3) Givare för övervakning av inmatningsband 4)
Mittband
5)
Givare för övervakning av mittelband
6)
Kretskortstoppare
7)
Utmatningsband
8) Givare för övervakning av utmatningsband
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.4 Maskinöversikt
0 - 27
0.4.7 Totalvy SIPLACE G
Bild 0.4.7 Totalvy av SIPLACE G
- Text till Bild 0.4.7
1)
Doseringsenhet 1
2)
Doseringsenhet 2
3) Doseringsenhet 3 4)
Avstrykarrulle
