NPM-W 2 EJM7DC-MB-04M-04 工作 开始前 4-1-1 -5 调整气压 ( 清扫吹气压、选购件用气压、真空破坏 压 ) 使用工具 : 十字螺丝 刀 (No.2) 扳手 (10 mm) 所需时间 :5 分钟 ●清扫吹气压、选购件用气压、真空 破坏压在规定值以外时，请调整 。 维修保养篇 4-1-1 压力表的检查 3 1 3 安装本体前侧的安全盖 6 9 7 卸下交换台车 ( → P.3-2) 安装交换台车 ( → P.…
NPM-W2 EJM7DC-MB-04M-04
4-1-1-4
每
24
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-04M-04
工作
开始前
4-1-1-5

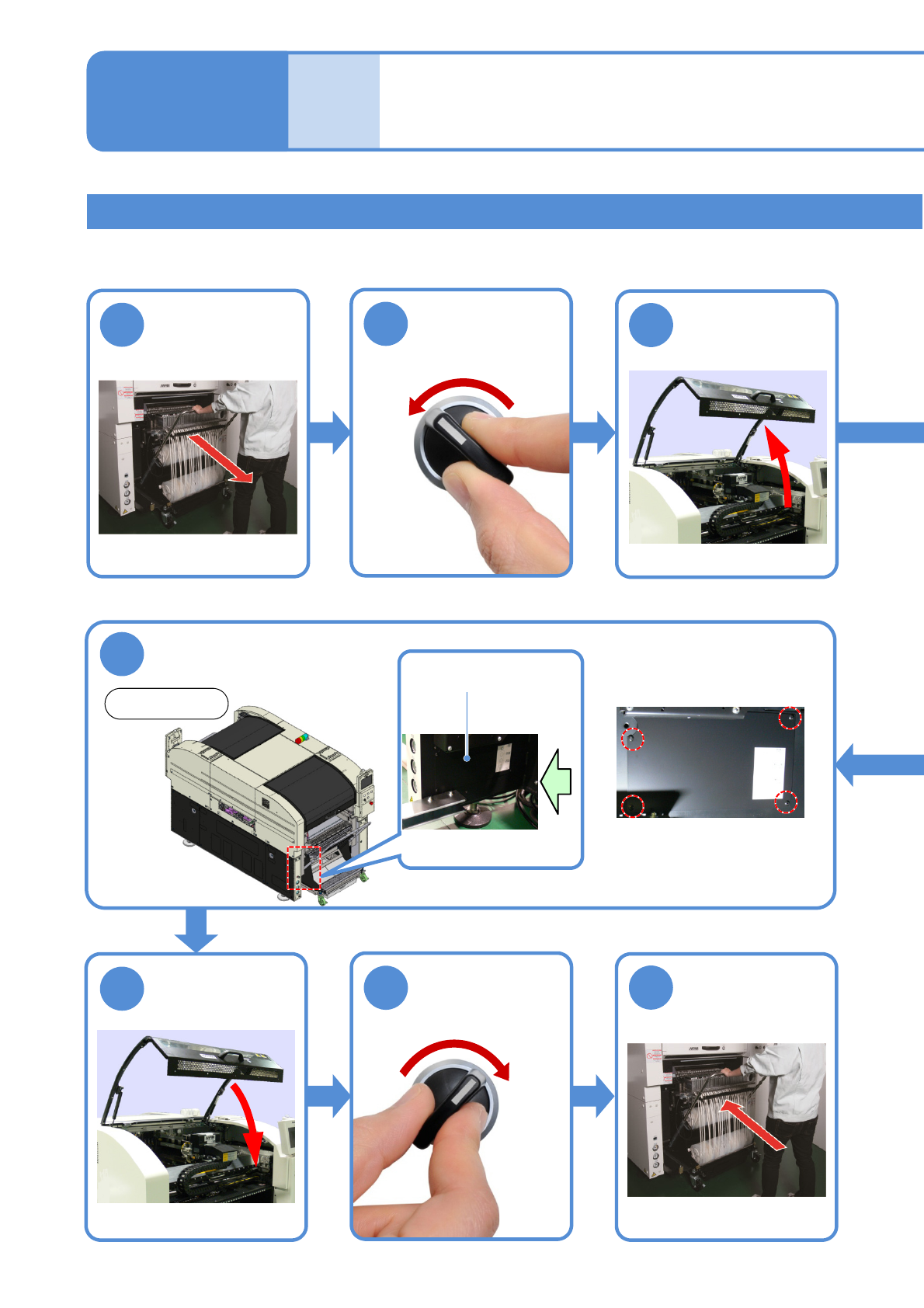

调整气压(清扫吹气压、选购件用气压、真空破坏压)
使用工具:十字螺丝刀(No.2) 扳手(10 mm) 所需时间:5 分钟
●清扫吹气压、选购件用气压、真空破坏压在规定值以外时，请调整。
维修保养篇
4-1-1
压力表的检查 3
1
3
安装本体前侧的安全盖
6
9
7
卸下交换台车
(→P.3-2)
安装交换台车
(→P.3-2)
OFF
SERVO
2
SERVO
ON
8
●拧紧螺丝
●螺丝:4个
安全盖
前侧
■从箭头方向所看到的照片
NPM-W2 EJM7DC-MB-04M-04

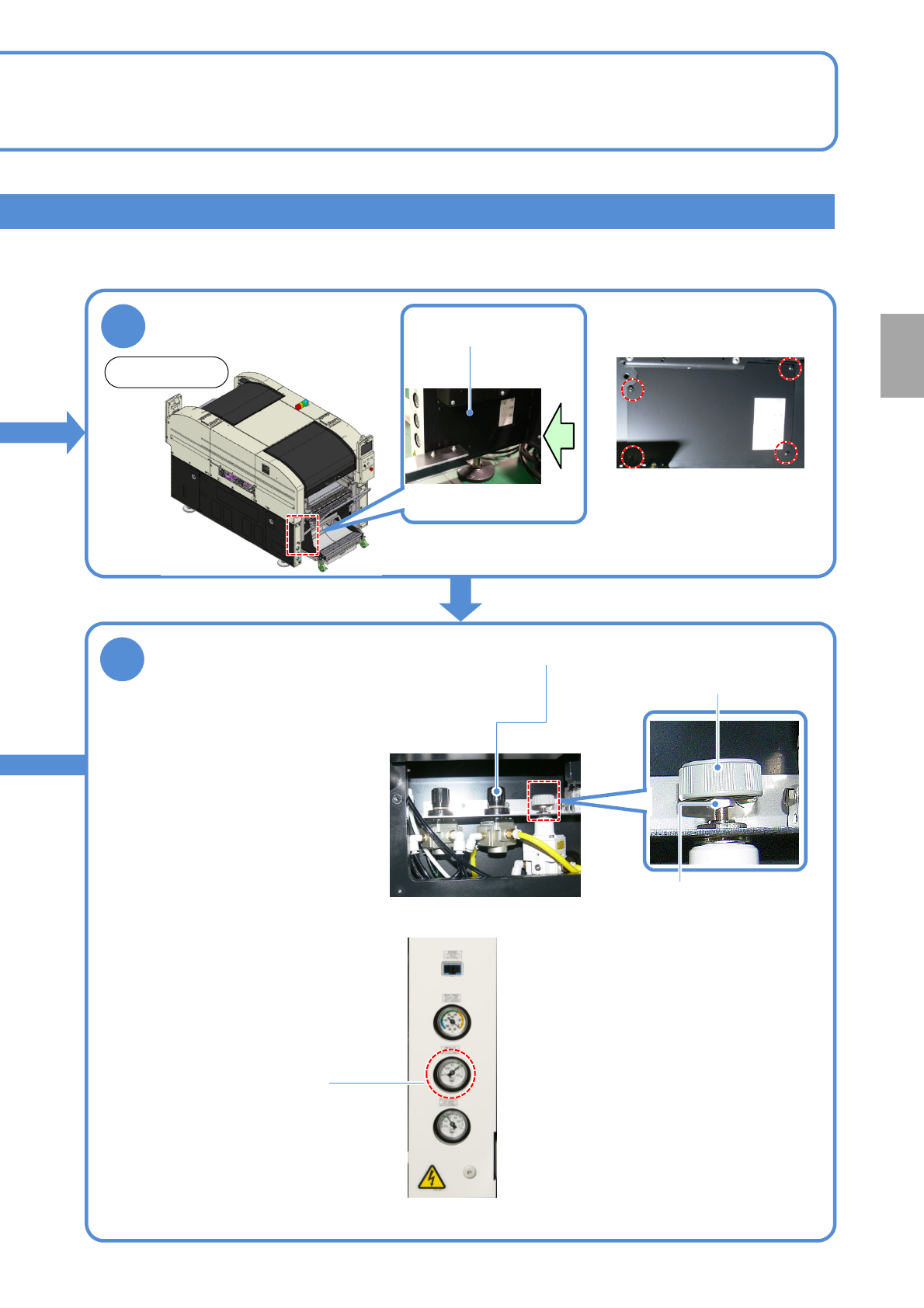

卸下本体前侧的安全盖
4
调整到规定值范围内
5
(b)清扫吹气压用
调节器旋钮
●调节器旋钮的操作方法
1 :解锁。
2 :调整。
3 :上锁。
（清扫吹气压）
4-1-1-6
每
24
小
时
保
养
定
期
检
查
●卸下螺丝
●螺丝：4 个
前侧
安全盖
■从箭头方向所看到的照片
真空破坏用
调节器旋钮
锁定螺帽
●调整真空破坏用调节器时，请拧松
锁定螺帽。调整后再拧紧锁定螺帽。
清扫吹气压
(0.13 ~ 0.14 MPa)
