NPM-W 2 EJM7DC-MB-06M-0 5 6-2 -4 10 11 顺序 每 5 6 0 小 时 保 养 定 期 检 查 12 擦去溢出的润滑脂 ●擦去从 X 轴、 Y 轴的线性导轨溢出的润滑脂和轨 道滑动面以外附着的润滑脂。 溢出的润滑脂 Y 轴线性导轨 ●从对面侧的轴用目视确认线性导轨 的轨道部的安装孔，如果有润滑 脂积存，请擦拭干净。 线性导轨 轨道部的安装孔 溢出的润滑脂 积存的润滑脂 X 轴线性导轨 检查润滑脂盘 ●…
NPM-W2
EJM7DC-MB-06M-05
6-2-3
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-2
8

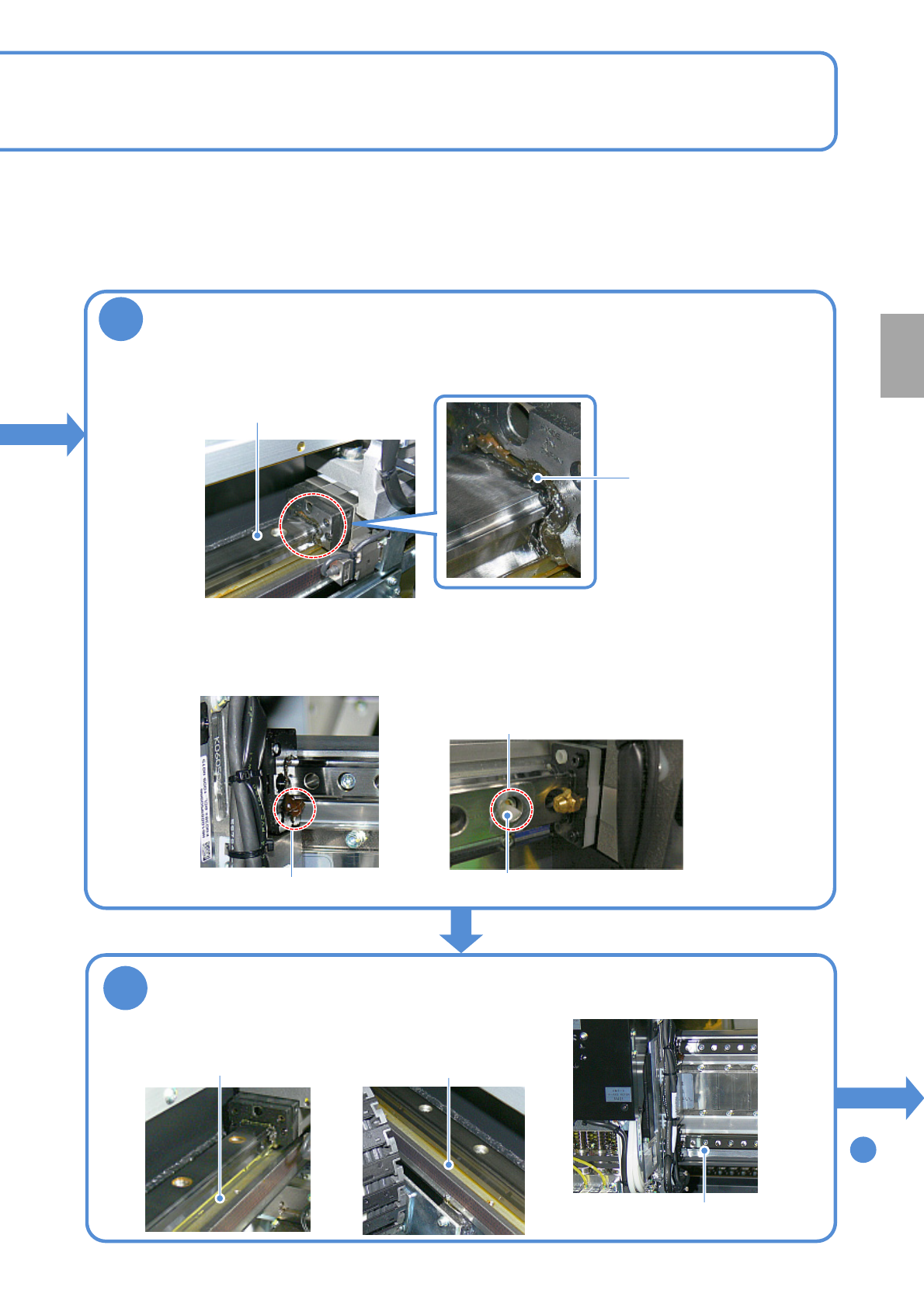

对Y轴线性导轨添加润滑脂
●使用润滑脂:LCG100
●按照以下顺序，在左右两侧的上下2处润滑脂注入口进行润滑脂
添加。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的同时
紧固。(参照步骤 的图1)
②②执行1/2抽吸。(約0.5 cm
3
)
③ 用手使Y轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。
(参照步骤 的图2)
⑥在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
线性导轨的
润滑脂注入口
复数次移动X轴、
Y轴
●在整个行程范围内移动，
使润滑脂融合于整个导轨。
9
●润滑脂注入口位置
上下2处
7
7
NPM-W2
EJM7DC-MB-06M-05
6-2-4
10
11
顺序
每
5
6
0
小
时
保
养
定
期
检
查
12
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
溢出的润滑脂
Y轴线性导轨
●从对面侧的轴用目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
线性导轨
轨道部的安装孔
溢出的润滑脂 积存的润滑脂
X轴线性导轨
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
Y轴下面的润滑脂盘(左侧)
Y轴下面的润滑脂盘(右侧)
X轴下面的润滑脂盘
NPM-W2
EJM7DC-MB-06M-05

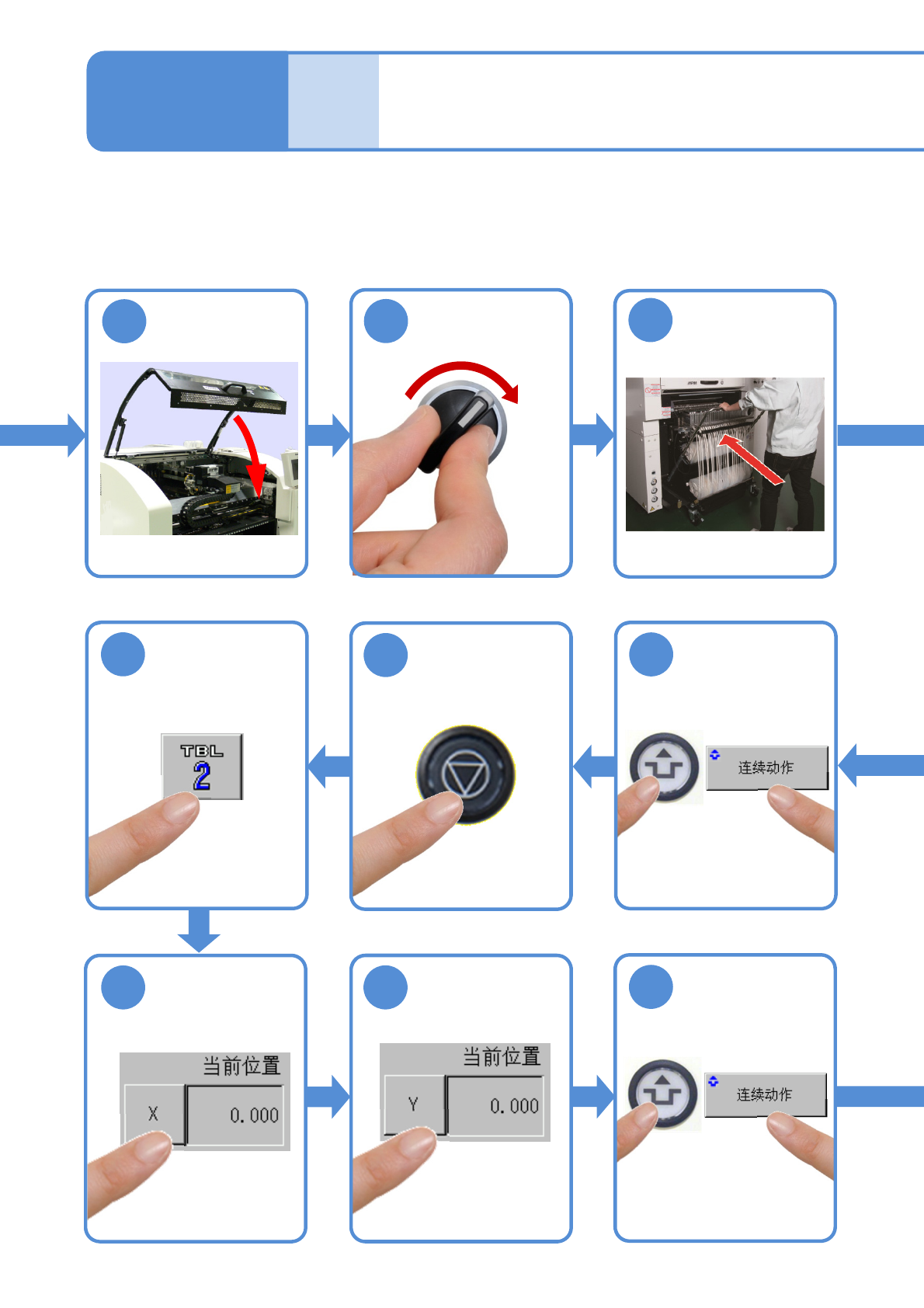

ACTIVATION
选择X轴
XY轴线性导轨的润滑脂添加
3
6-2-5
维修保养篇
6-2
往返10次
12
13
(前侧、后侧)
SERVO
ON
14
21
22
23
24 25
26
选择Y轴
选择工作台
STOP
安装交换台车
(→P.3-2)
往返10次
ACTIVATION
