NPM-W2
EJM7DC-MB-06M-05
θ轴皮带的检查
(贴装头(选购件))
对12吸嘴贴装头的θ轴皮带的检查方法进行说明。轻量16、8吸嘴贴装头的检查方法相同。
使用工具:六角扳手(尺寸:对边2.0 mm(球型)和2.5 mm）
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，1台贴装头大致需要时间分别为
10 分钟、10 分钟、20 分钟。

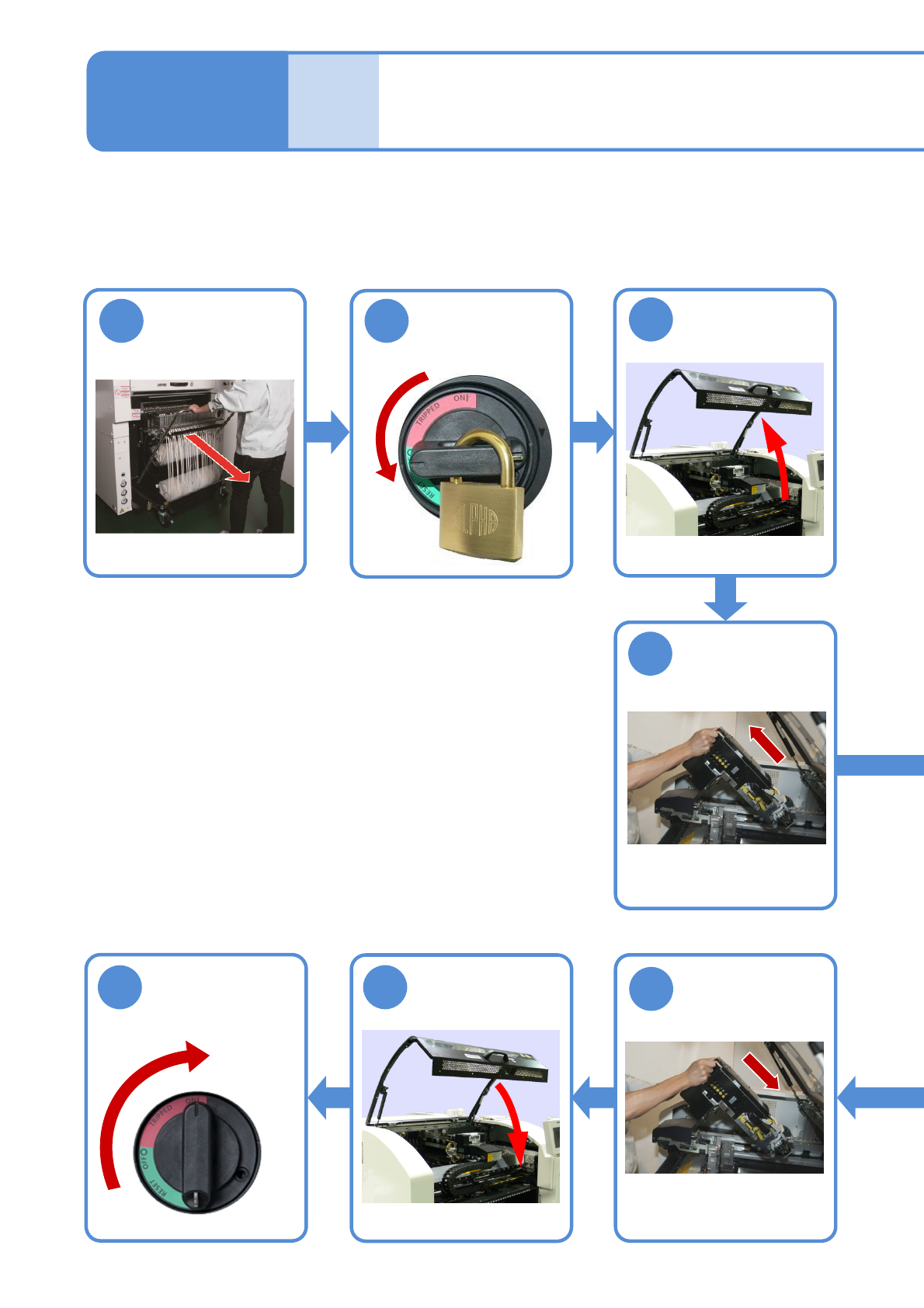

6-11-1
卸下交换台车
(→P.3-2)
1
4
卸下贴装头
6
安装贴装头
●拆卸方法
(→P.11-1-1)
3
7
●安装方法
(→P.11-1-3)
维修保养篇
6-11
4
2
主电源开关置于
OFF，上锁
OFF
8
解锁
ON
NPM-W2
EJM7DC-MB-06M-05
6-11-2
5

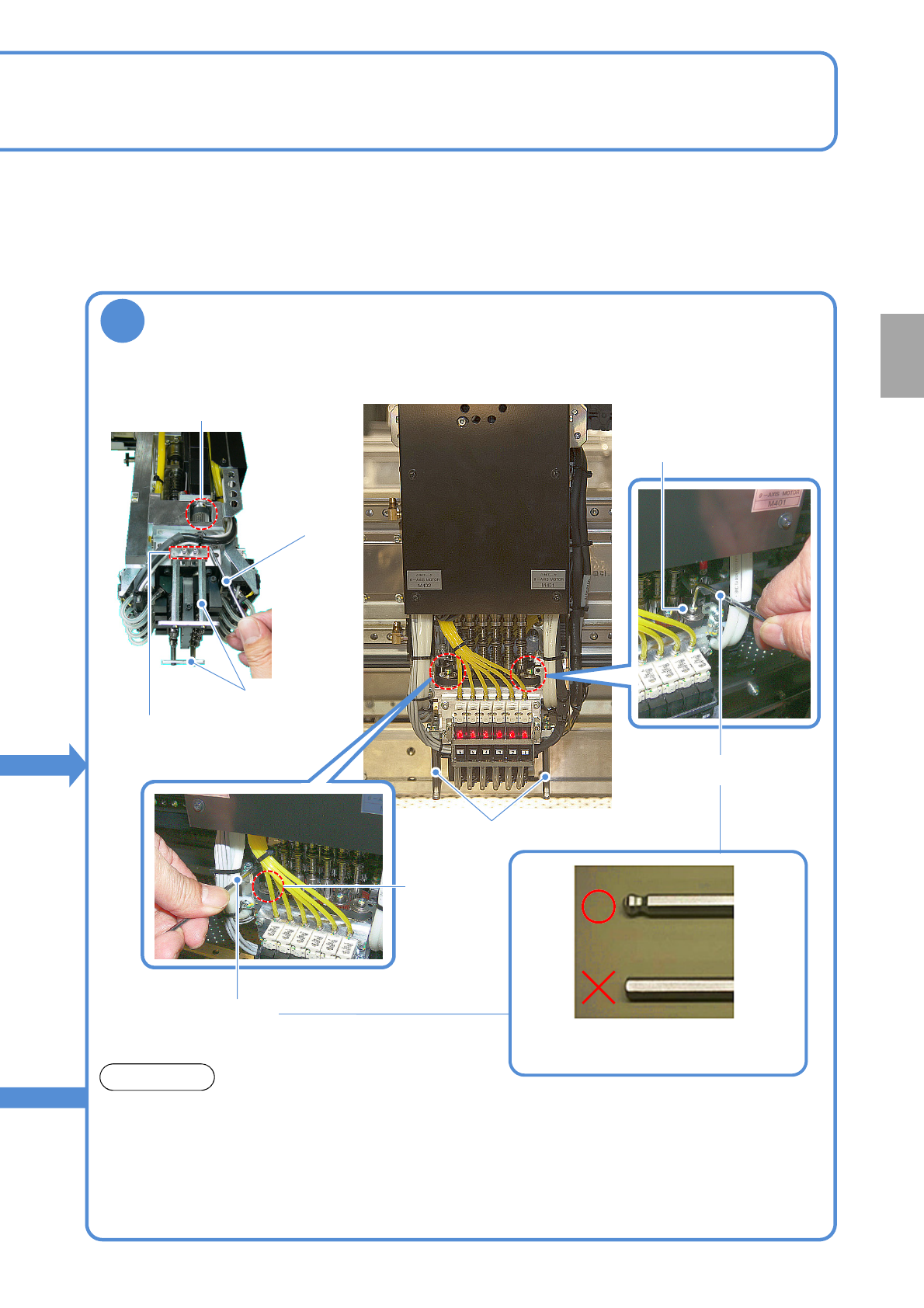

将六角扳手插入贴装头的θ轴滑轮端部，然后旋转10次以上
●请确认扭矩旋转是否顺畅 。
●扭矩旋转不顺时(旋转有时不顺畅、有时顺畅) ，请与本公司联络。
●θ轴马达左右有2处。 2处都请进行检查。
●8吸嘴贴装头时，请卸下吸嘴保护块再进行操作。
(轻量16、12吸嘴贴装头时，吸嘴保护块不用卸下也可以进行操作)
*请使用尖端部为球型(照片上侧)的六角
扳手。
■12吸嘴贴装头■8吸嘴贴装头
θ轴贴装头
六角扳手
注意
卸下螺丝
(左右各2个)
θ轴贴装头
六角扳手
θ轴贴装头
六角扳手
吸嘴保护块
吸嘴保护块
每
5
6
0
小
时
保
养
定
期
检
查
NPM-W2
EJM7DC-MB-06M-05
1
2
擦去传送皮带的表面、元件检测传感器周围的灰尘
元件排出传送带(选购件)
的清扫
对元件排出传送带的清扫方法进行说明。
使用工具:棉纱布 所需时间:2 分钟
元件排出传送带设置在从设备卸下的
交换台车或者供料器放置台
●使用棉纱布。
●也可从设备把设置有元件排出传送带的交换台车卸下。
传送皮带
元件检测传感器
6-12-1
●装卸元件排出传送带时，请注意勿碰撞尖端的辊子部。
