NPM-W 2 EJM7DC-MB-10M-02 SERVO ON 4 拧松压住弹簧的螺栓 螺栓 5 更换弹簧 ●请注意不要让弹簧飞散。 弹簧 10-3 -3 螺旋单元支架 ●旋转螺旋单元支架，更换 剩余的弹簧。 ●螺栓的拧紧距为 0.3 N ･ m 。 6 剩余的弹簧也按照 同样的方法来更换 7 8 每 1 8 0 0 0 小 时 保 养 定 期 检 查
NPM-W2 EJM7DC-MB-10M-02
ACTIVATION
OFF
SERVO
弹簧的更换 2
(点胶头(选购件))
10-3-2
使用工具:扳手 所需时间:15分钟
●消磨零部件请一定按照更新周期来更换。
●请事先卸下螺旋单元。(→P.4-2-5)
●点胶头安装在后侧，从前侧来操作的情况为例子来做说明。
维修保养篇
10-3
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
1
2
3

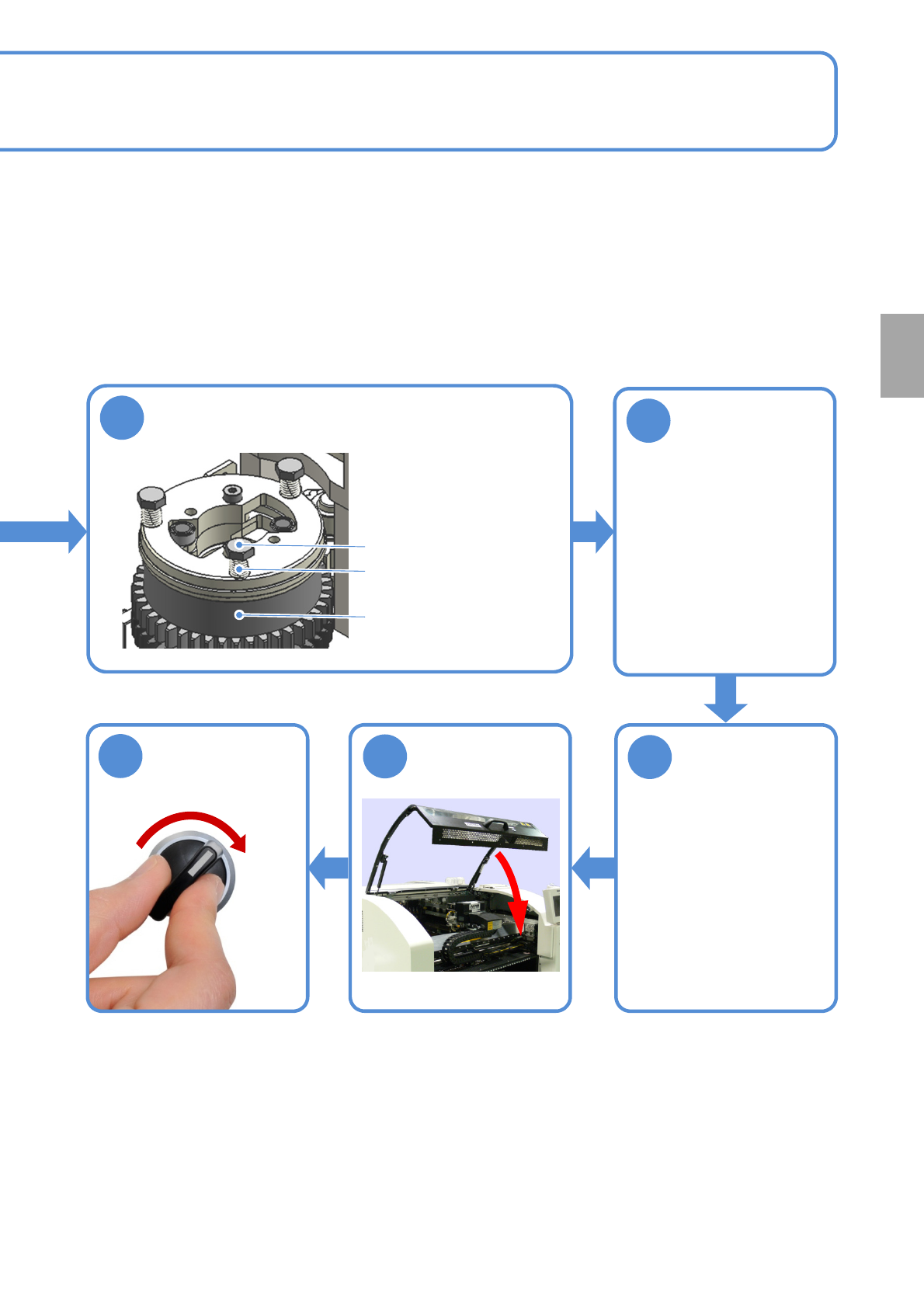

●把点胶头移动到更换位置。
NPM-W2 EJM7DC-MB-10M-02
SERVO
ON
4
拧松压住弹簧的螺栓
螺栓
5
更换弹簧
●请注意不要让弹簧飞散。
弹簧
10-3-3
螺旋单元支架
●旋转螺旋单元支架，更换
剩余的弹簧。
●螺栓的拧紧距为0.3 N･m。
6
剩余的弹簧也按照
同样的方法来更换
7
8
每
1
8
0
0
0
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-10M-02
ACTIVATION
SERVO
ON
OFF
SERVO

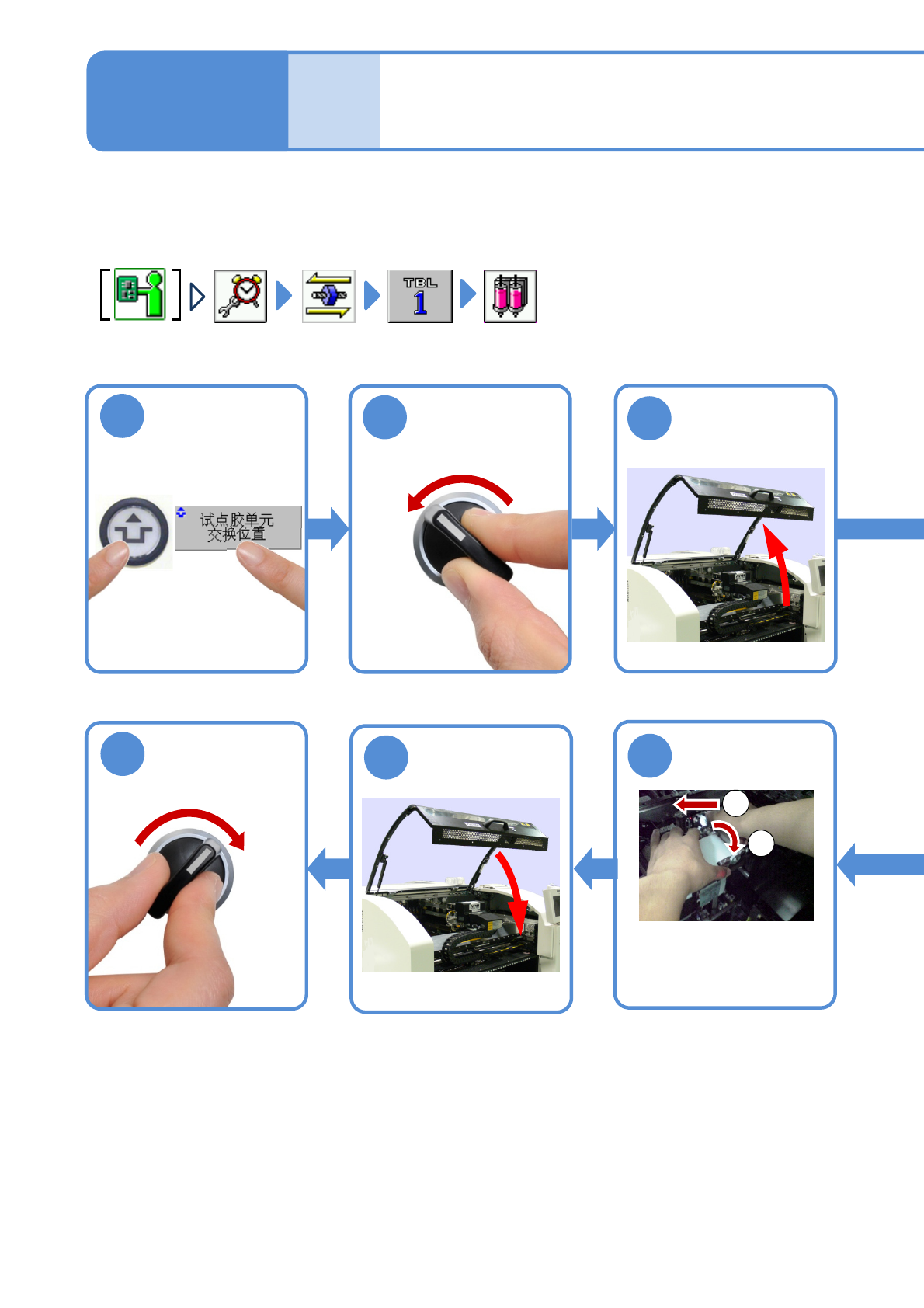

弹簧的更换 3
(点胶头(选购件))
10-3-4
使用工具:六角扳手 所需时间:10 分钟
●消磨零部件请一定按照更新周期来更换。
维修保养篇
10-3
安装试点胶单元
10
11
12
3
1
2
●把点胶头移动到更换位置。
1
2
①向左扳倒安装杆。
②安装试点胶单元。
