NPM-W2 EJM7DC-MB-14M-03
14-3-4
●必须保管拆卸下来的固定支架。
●支架 6个
3

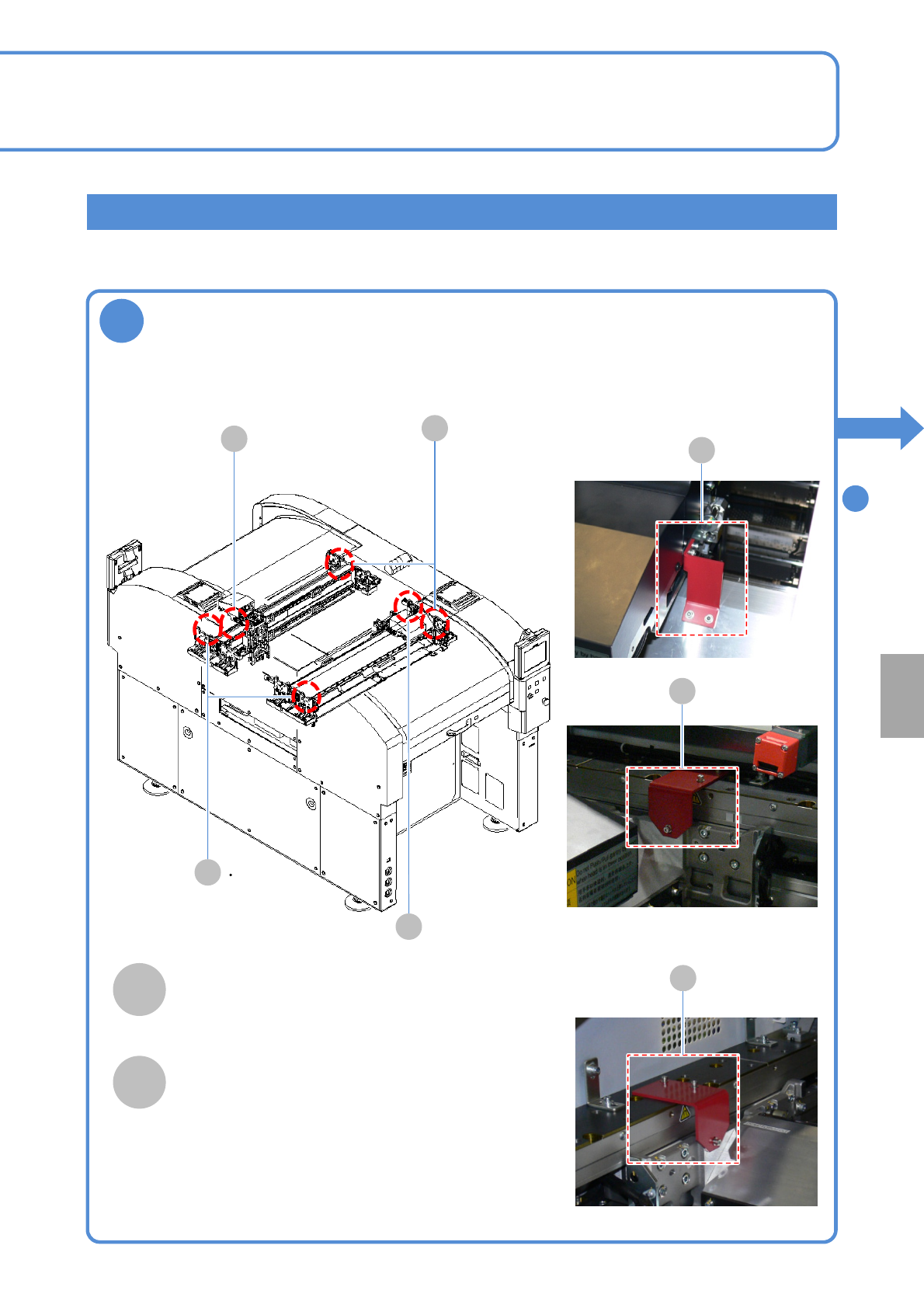

卸下固定固定用支架(红色)
X轴固定用支架
Y轴固定用支架
A
B
共同点
顺序
4
(4个)
(2个)
设
置
A
A
B
B
B
B
A
NPM-W2 EJM7DC-MB-14M-03
维修保养篇
14-3
设置 3
14-3-5
4

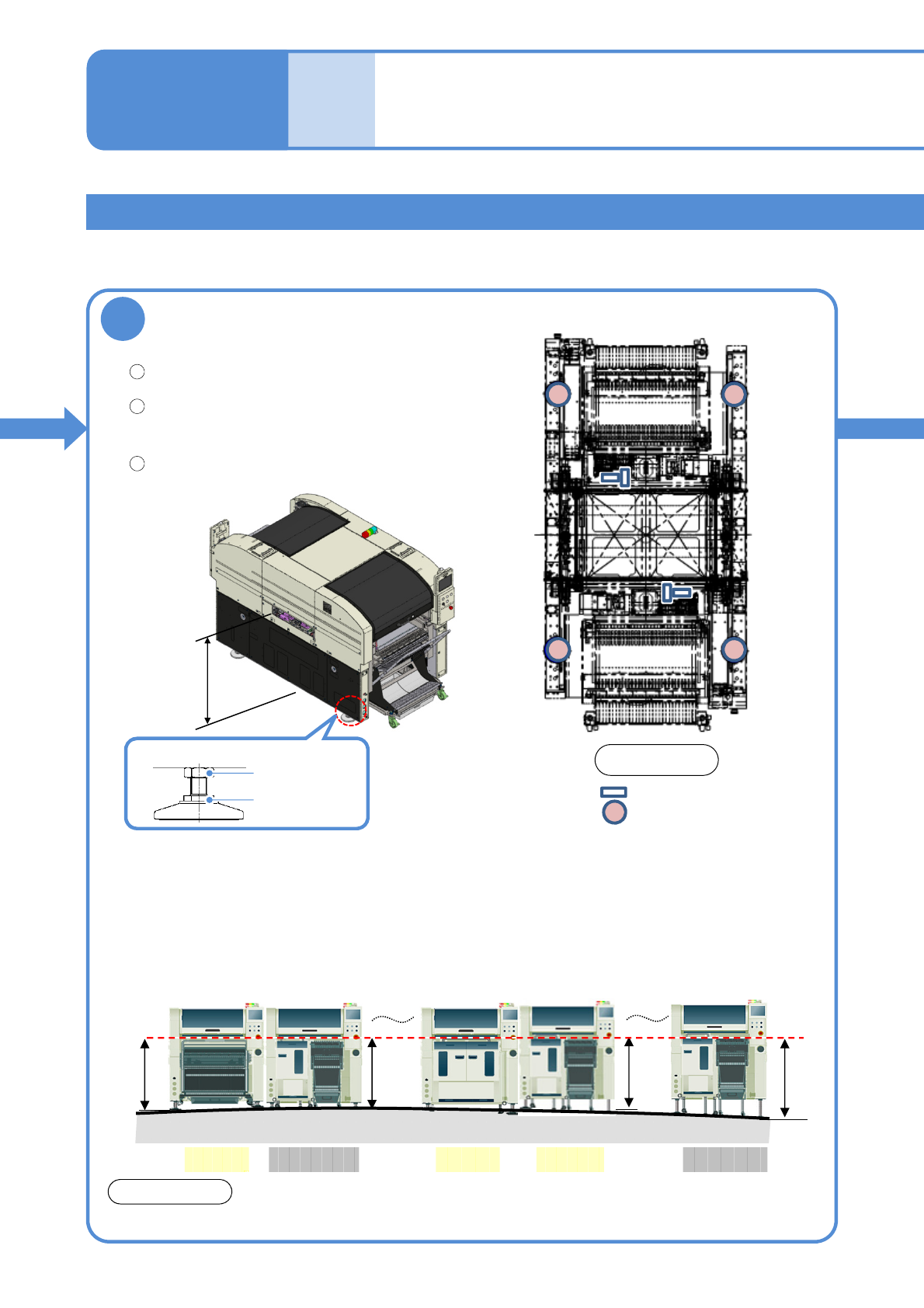

保持水平
按右图位置设置水平测量器。
●水平测量器:4个
通过调整螺栓进行水平调整。
●调节到3个单位(0.06 mm/m)以下。
●调整螺栓:4个
用螺母固定。
设置后，建议半年进行一次水平确认。
注意
水平测量器的设置位置
调整螺栓的位置
基板传送高度
900～920 mm
1
2
3
前侧
共同点
螺母
调整螺栓
■有关基板传送高度
●NPM-W2 的标准基板传送高度是900～920 mm。
●一条生产线中所有的NPM-W2 的基板传送高度如果不是 900～920 mm的情况，请事先联络销售担
当或者服务部门。
●根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化，下图#2和#15 ，交换台车
会有不能正常连接的可能性。
900
mm
885
mm
920
mm
床面
基板
传送高度
#1 #2 #7 #8 #15
940
mm
不可连接 不可连接可连接 可连接 可连接
NPM-W2 EJM7DC-MB-14M-03
14-3-6
5
调整信号塔的角度
设
置
调整角度，拧紧调整用螺栓
●建议拧紧扭矩为 :3.0 N・m
用六角扳手(3 mm)
拧松调整用螺栓
调整用螺栓
1
2
通知
在出厂时，信号塔为
横放方式。
后侧
