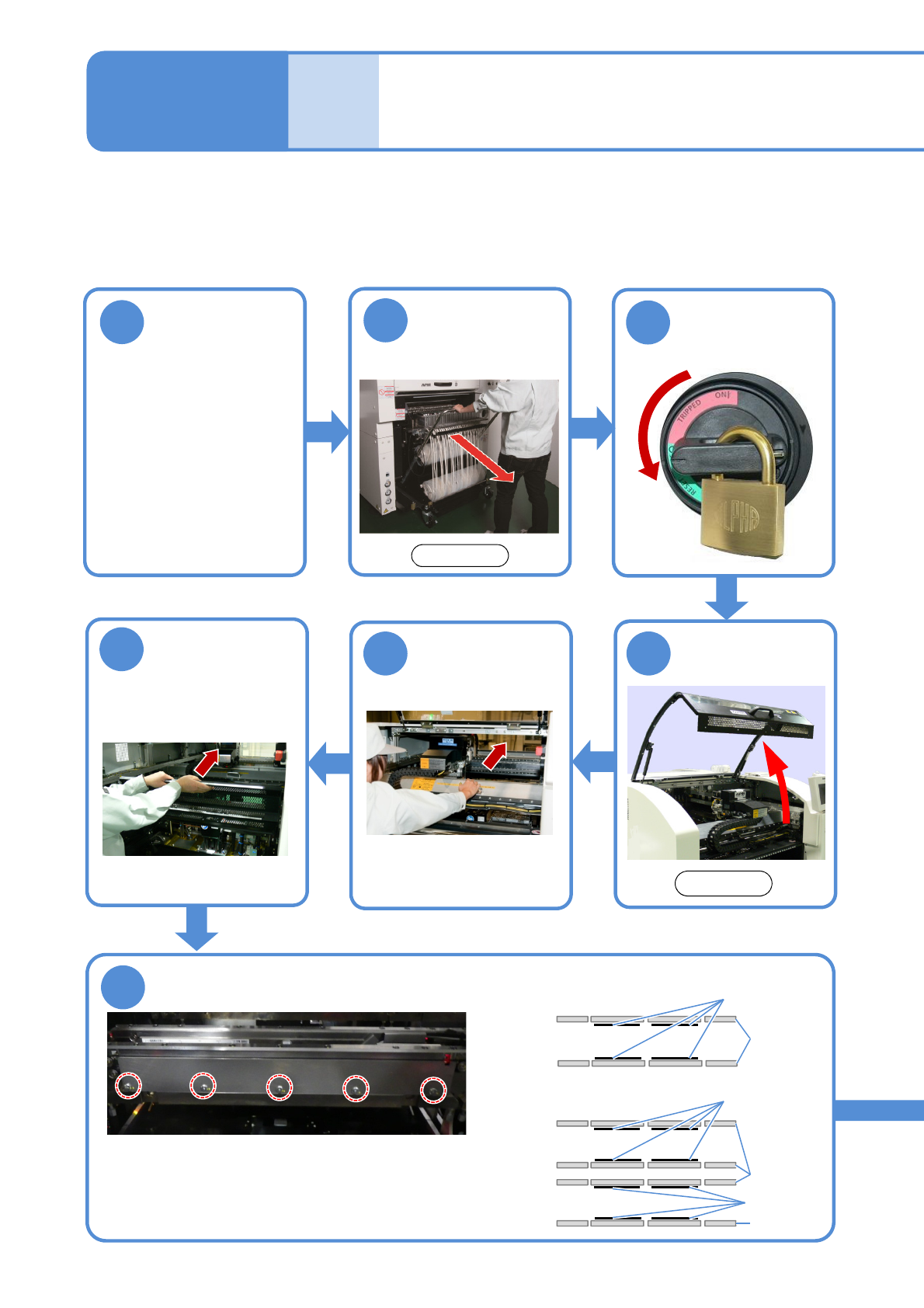

NPM-W 2 EJM7DC-MB-12M-07 基板传送带的 传送皮带的更换 1 维修保养篇 12-1 12-1 -1 1 传送带宽度需要 150 mm( 为了更有 利于操作 ) ( → 『 操作篇 』 P.2-5-4) 2 前侧 卸下交换台车 ( → P.3-2) 4 3 OFF 4 5 前侧 6 7 主电源开关置于 OFF ，上锁 卸下供料器工作台 盖 ( → P.3-3) 以前侧的操作对在下游工序上存在延 长传送带时的更换方法进…
12 易耗零部件的更换
NPM-W2 EJM7DC-MB-12M-07
基板传送带的
传送皮带的更换 1
维修保养篇
12-1
12-1-1
1
传送带宽度需要
150 mm(为了更有
利于操作)
(→『操作篇』P.2-5-4)
2
前侧
卸下交换台车
(→P.3-2)
4
3
OFF
45
前侧
6
7
主电源开关置于
OFF，上锁
卸下供料器工作台
盖
(→P.3-3)
以前侧的操作对在下游工序上存在延长传送带时的更换方法进行说明。
使用工具:六角扳手(2 mm、2.5 mm) 所需时间:30~60分钟
●前基准时请在前侧操作，后基准时请卸下托盘供料器后，在后侧操作。(→P.14-8)
把X轴往内推
●5个螺丝
可动侧
固定侧
■单轨传送带:4条
■双轨传送带:8条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
传送带
传送带
夹具
夹具
夹具
传送带
卸下夹具
●小心防止螺丝脱落
8
卸下皮带
皮带
可动侧
固定侧
■单轨传送带:8条
■双轨传送带: 各轨道上8条
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸
下。
顺序
9
12-1-2
