NPM-W 2 EJM7DC-MB-05M-05 基板支撑 块的清扫 基板支撑块 ( 双传送带规格 ) 的清扫 1 5-3-2 -1 如果错误地安装了 C 、 D 的基板支撑块，则无法变更到单轨模 式的配置。 维修保养篇 5-3-2 ●单轨模式的配置 ●双轨模式的配置 ■基板支撑块 ( 标准 ) 时 前侧 前侧 后侧 后侧 D C D C C C C C 基板 支撑块 型号 基板支撑块的概略图 备注 背面 正面 C N61 013…
NPM-W2 EJM7DC-MB-05M-05
5-3-1-4
每
1
4
0
小
时
保
养
定
期
检
查
11

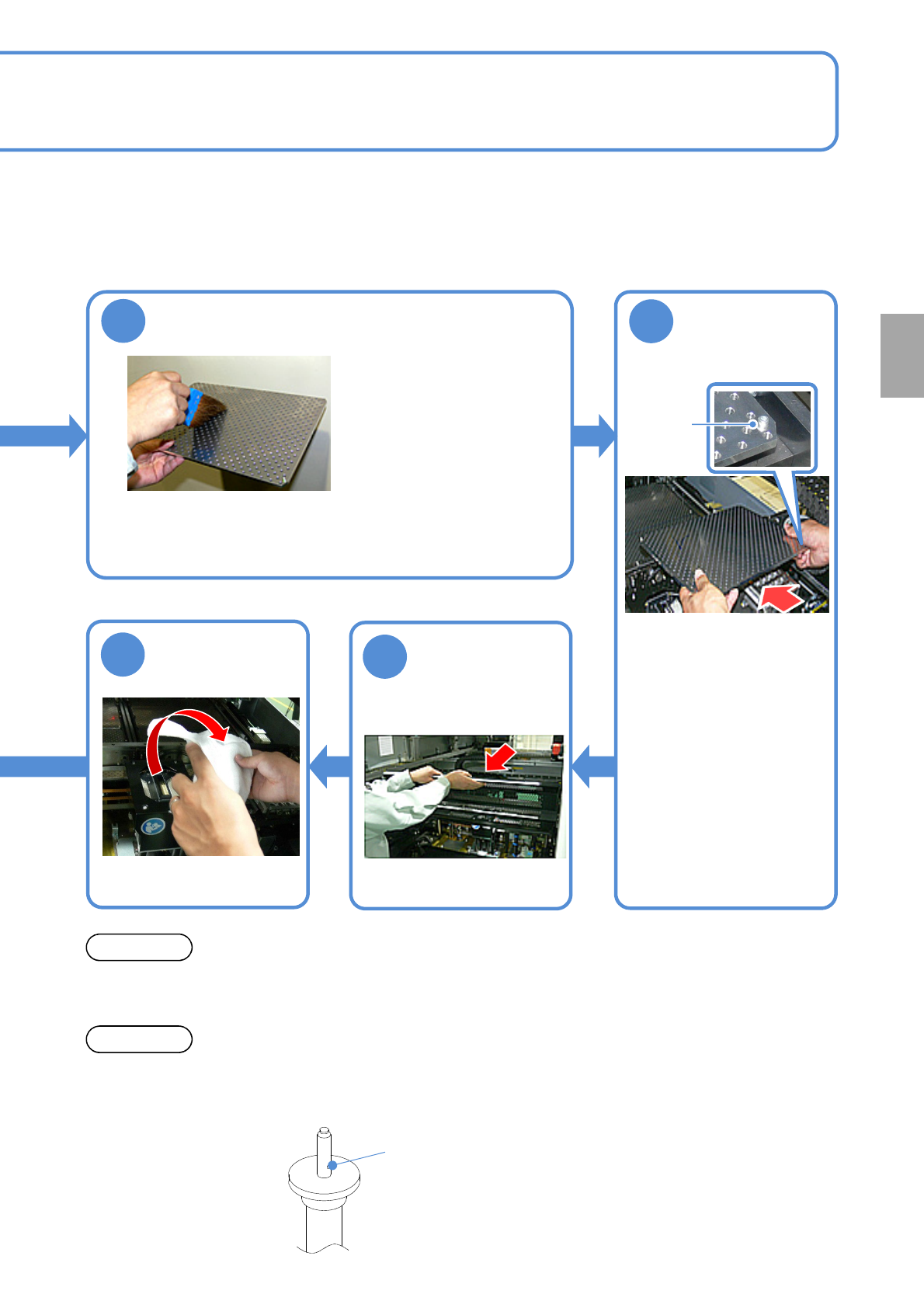

清扫基板座和基板支撑块
●使用棉纱布、毛刷等。
●基板支撑块(自动更换用)的
上面，请用蘸了清洗剂的棉
纱布擦拭。
●请勿用锋利勿损伤基板支撑
块(自动更换用)上面的涂料。
10
平稳(无倾斜)地安
装基板支撑块
●基板支撑块：4枚
13
12
把供料器工作台盖
返回原位
取下棉纱布
螺栓
●清扫基板支撑块时，请确认支撑销的状态。支撑销的尖端粘有助焊剂时，请使用棉纱布擦拭。
注意
●对支撑销自动更换用的支撑销，请勿发生落下等或者施加压力。可能会变形。
另外，请勿使用变形的支撑销。
●请注意不要使支撑销自动更换用的支撑销的吸引孔发生堵塞情况。
注意
吸引孔
●按照与原来相同的方向(如
照片所示，螺栓位于前方
的右侧)进行安装。
●如果基板支撑块发生倾斜，
将有可能产生与轨道相干
涉的危险。
NPM-W2 EJM7DC-MB-05M-05
基板支撑
块的清扫
基板支撑块 (双传送带规格)
的清扫 1
5-3-2-1
如果错误地安装了C、D的基板支撑块，则无法变更到单轨模式的配置。
维修保养篇
5-3-2
●单轨模式的配置●双轨模式的配置

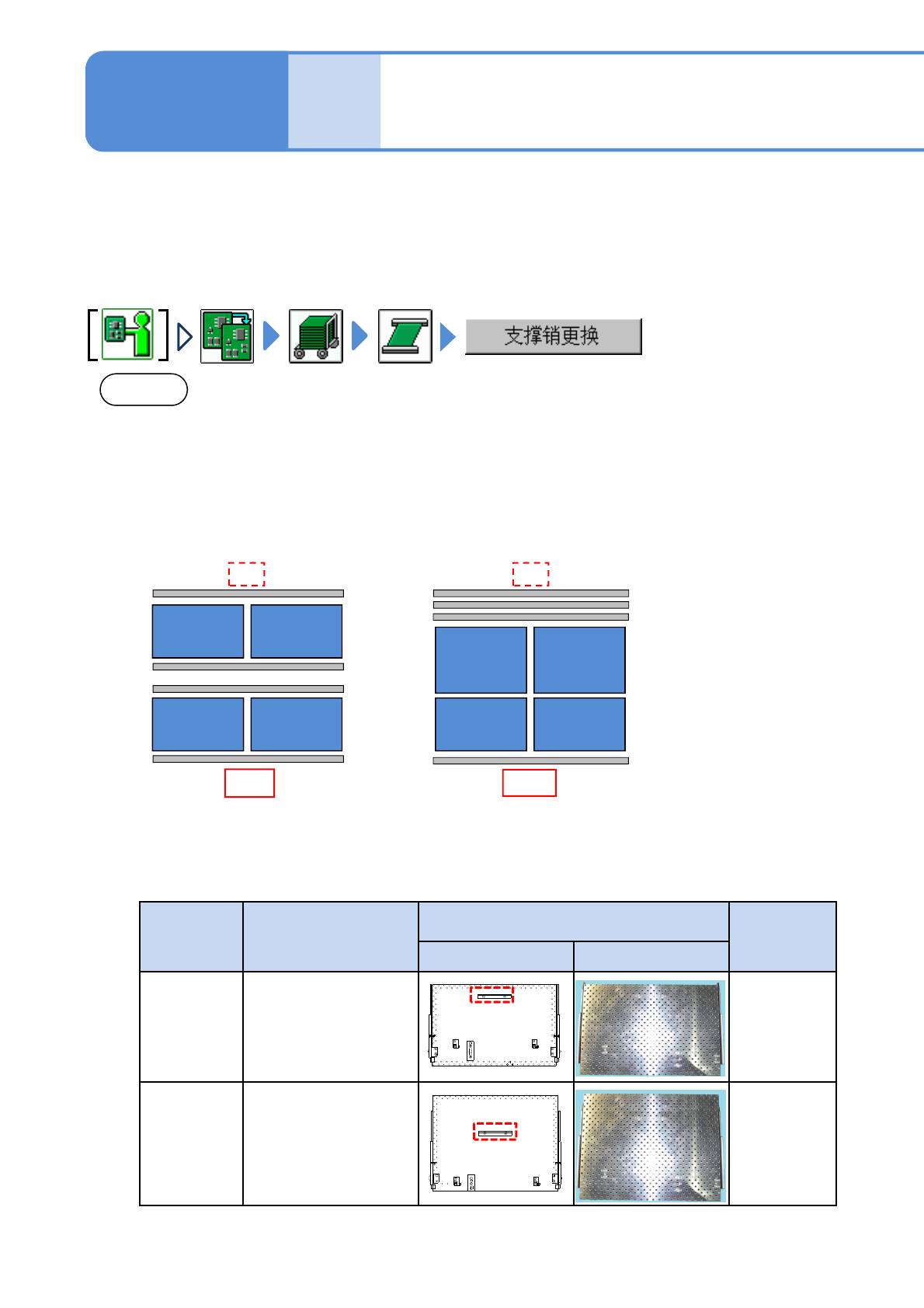

■基板支撑块(标准)时
前侧
前侧
后侧 后侧
D
C
D
CCC
CC
基板
支撑块
型号
基板支撑块的概略图
备注
背面 正面
C N610134595AB
标准
D N610134594AB
选购件
在这里对基板支撑块(标准/自动更换用(选购件))的清扫步骤加以说明。
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
●从接近基板支撑块的附近起执行清扫作业。在后侧存在托盘供料器的设备上，则从前侧开始作业。
使用工具: 棉纱布、刷子等 所需时间:1 0分钟
注意
在单轨模式与双轨模式下，后侧基板支撑块的配置有所不同。(参照下图)
在变更轨道模式时，一定需要变更支撑块的配置。
请注意，如果没有使用与各个轨道模式相符的支撑块，将无法正常动作。
NPM-W2 EJM7DC-MB-05M-05
5-3-2-2
每
1
4
0
小
时
保
养
定
期
检
查

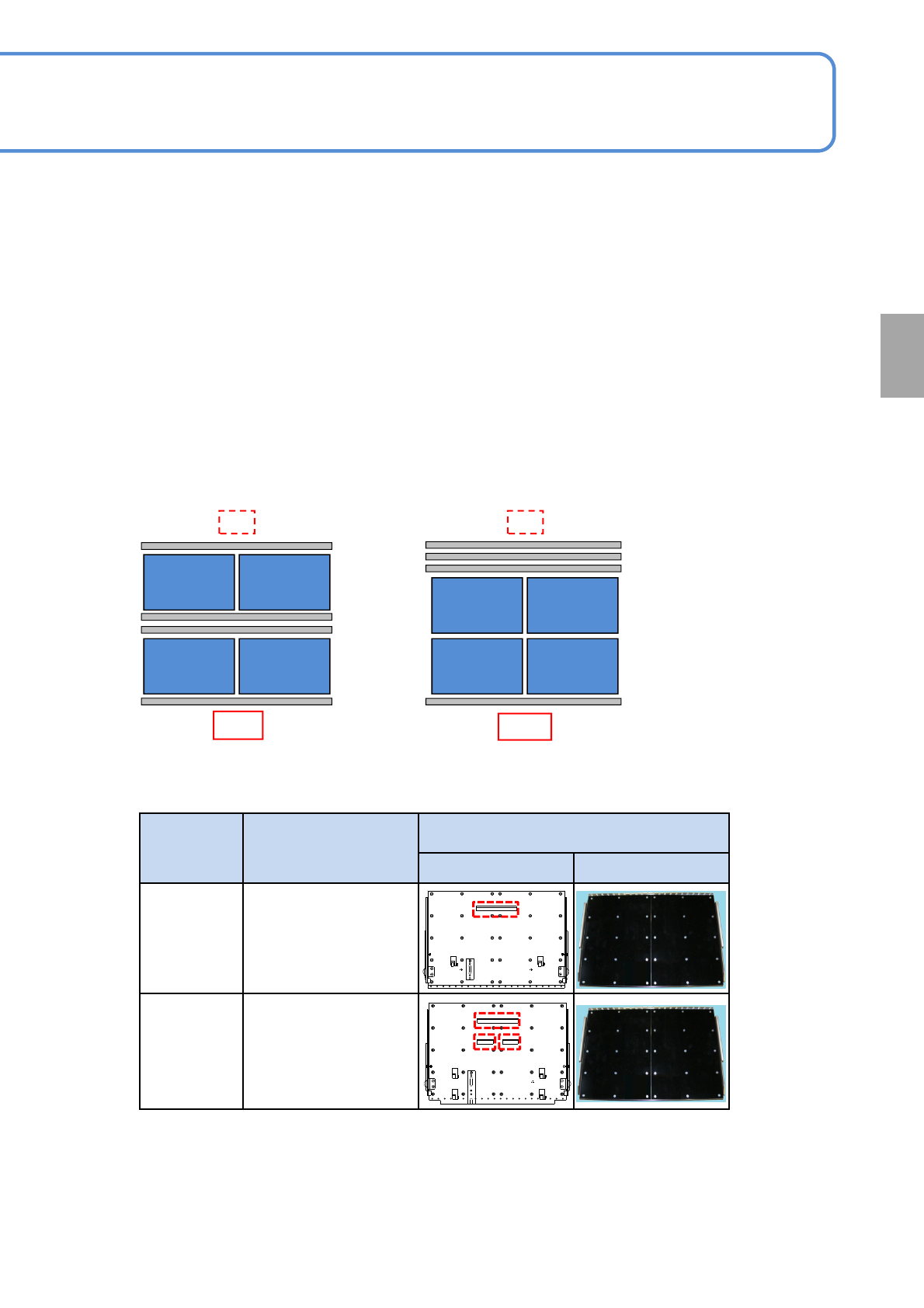

■基板支撑块(自动更换用)时(选购件)时
●单轨模式的配置●双轨模式的配置
前侧
前侧
后侧 后侧
如果错误安装基板支撑块E、F，不可变更为单轨模式的配置。
EE
FF
EE
FF
基板
支撑块
型号
基板支撑块的概略图
背面 正面
E N610145010AB
F N610145011AB
