NPM-W 2 EJM7DC-MB-10M-02 每 1 8 0 0 0 小 时 保 养 定 期 检 查 弹簧的更换 1 ( 点胶头 ( 选购件 )) 10-3 -1 使用工具 : 六角扳手 所需时间 :10 分钟 ●消磨零部件请一定按照更新周期来 更换。 ●请事先卸下螺旋单元。 ( → P.4-2-5) 维修保养篇 10-3 1 拧松螺丝单元的固定螺丝后，卸下螺旋桨 ●如果不能取下螺旋桨部时，请用 钳子固定螺旋轴的中央部分，来 分解。…
NPM-W2 EJM7DC-MB-10M-02

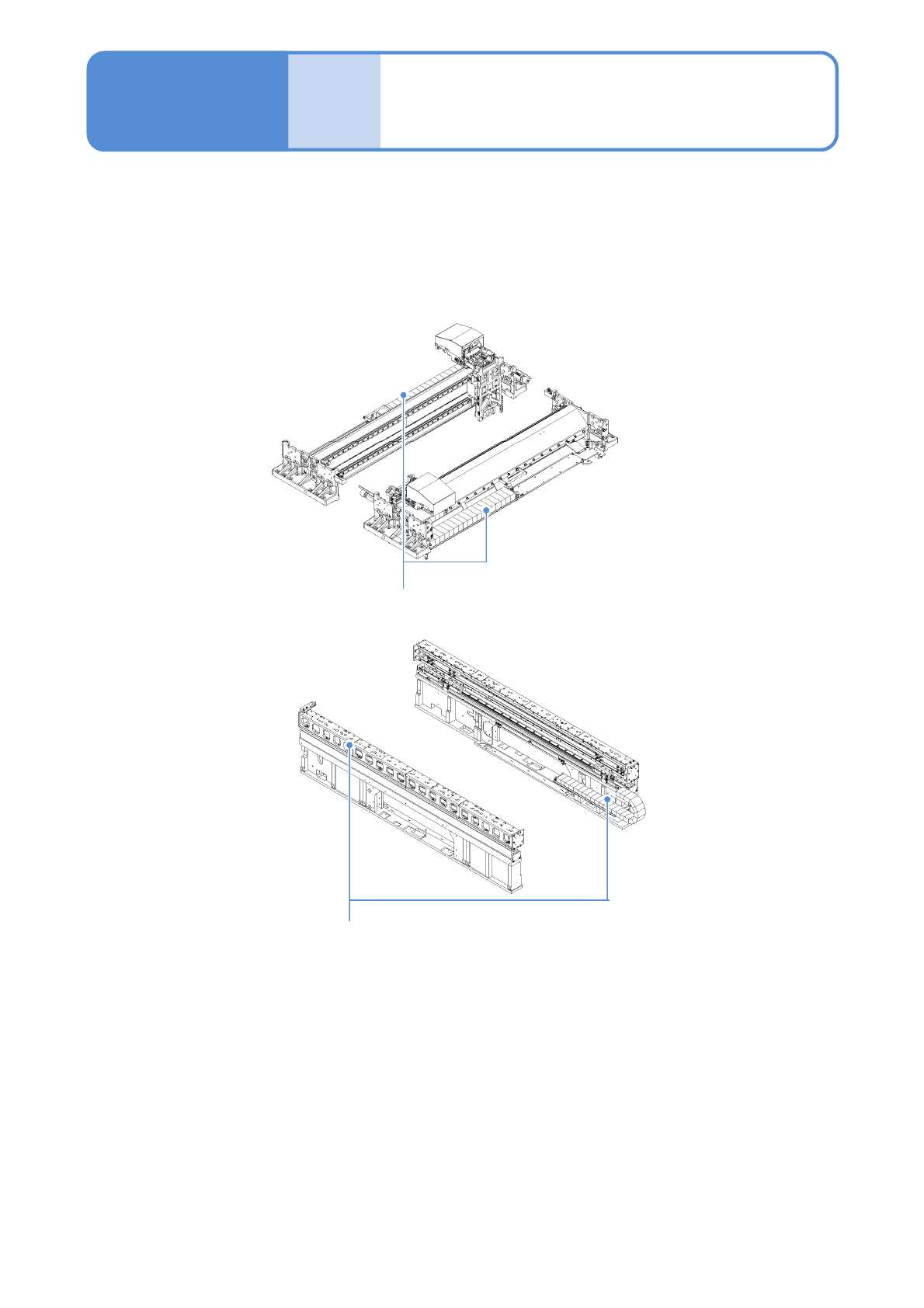

电缆支架的检查
(XY单元)
10-2
维修保养篇
10-2
使用工具:不要 所需时间:5分钟
X轴电缆支架
Y轴电缆支架
●电缆支架如果有磨损，在动作时声音会变大，是造成配线、配管断线的原因。每18000小时左右请检查一次
元件。如有磨损请进行更换。
●元件更换时，请与本公司联络。
NPM-W2 EJM7DC-MB-10M-02
每
1
8
0
0
0
小
时
保
养
定
期
检
查

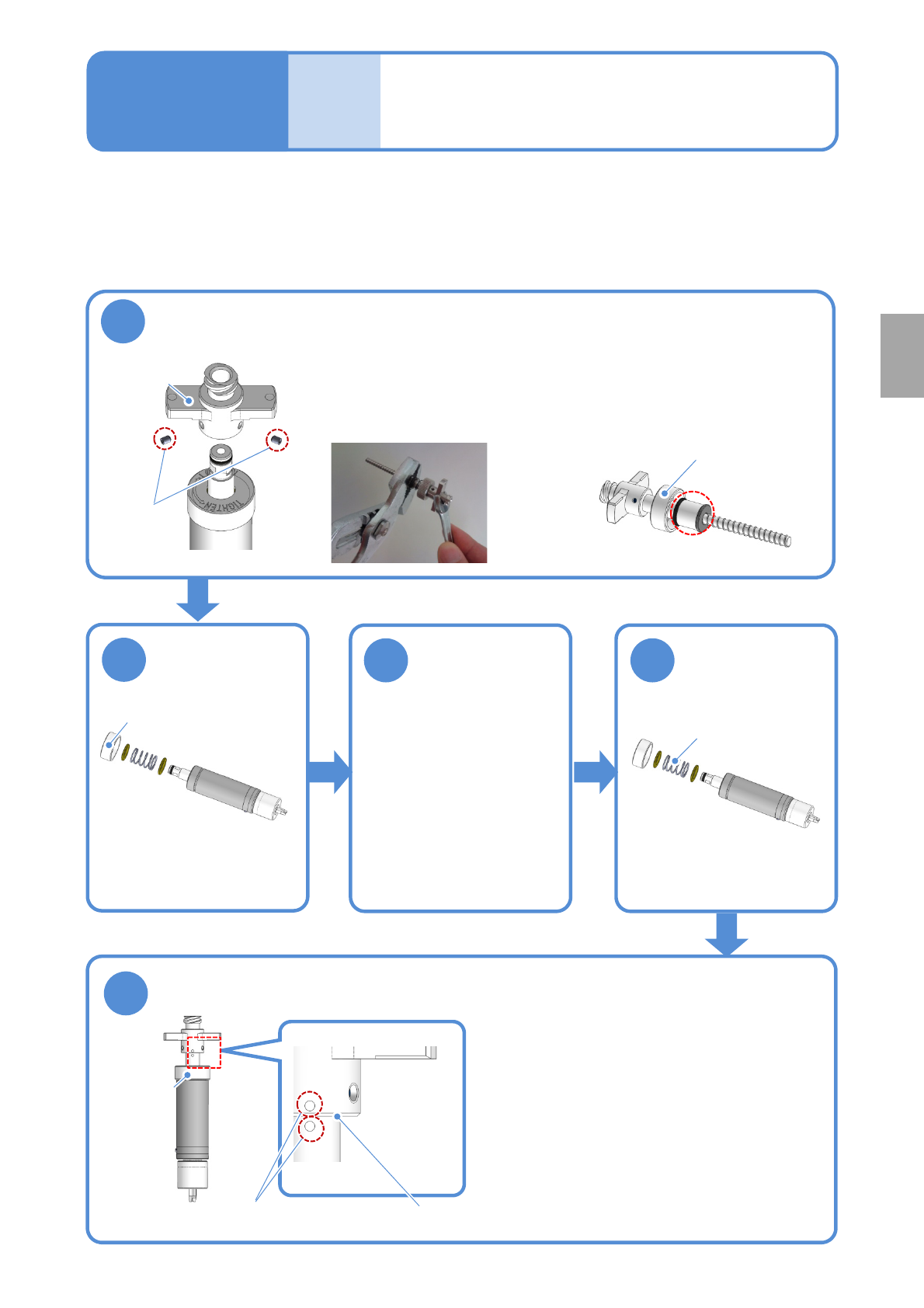

弹簧的更换 1
(点胶头(选购件))
10-3-1
使用工具:六角扳手 所需时间:10分钟
●消磨零部件请一定按照更新周期来更换。
●请事先卸下螺旋单元。(→P.4-2-5)
维修保养篇
10-3
1
拧松螺丝单元的固定螺丝后，卸下螺旋桨
●如果不能取下螺旋桨部时，请用
钳子固定螺旋轴的中央部分，来
分解。
●即使划伤螺旋轴的中央部，也没
有任何问题。
2
拧松上盖卸下(向
右旋转)
3
从螺旋单元上把螺
旋轴拔出约10 mm
左右
4
更换弹簧
●２个圈是同样的，没有正
反面。
5
组装螺旋单元复原
请小心不要有缝隙。浅槽
弹簧
上盖
固定螺丝
螺旋桨
上盖
上盖
●拧紧上盖(向左旋转)，固定螺旋轴后，安装
螺旋桨。
●固定螺丝请对准浅槽部分后拧紧。
NPM-W2 EJM7DC-MB-10M-02
ACTIVATION
OFF
SERVO
弹簧的更换 2
(点胶头(选购件))
10-3-2
使用工具:扳手 所需时间:15分钟
●消磨零部件请一定按照更新周期来更换。
●请事先卸下螺旋单元。(→P.4-2-5)
●点胶头安装在后侧，从前侧来操作的情况为例子来做说明。
维修保养篇
10-3
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
1
2
3
●把点胶头移动到更换位置。
