NPM-W2 EJM7DC-MB-12M-07
12-6-4
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-7

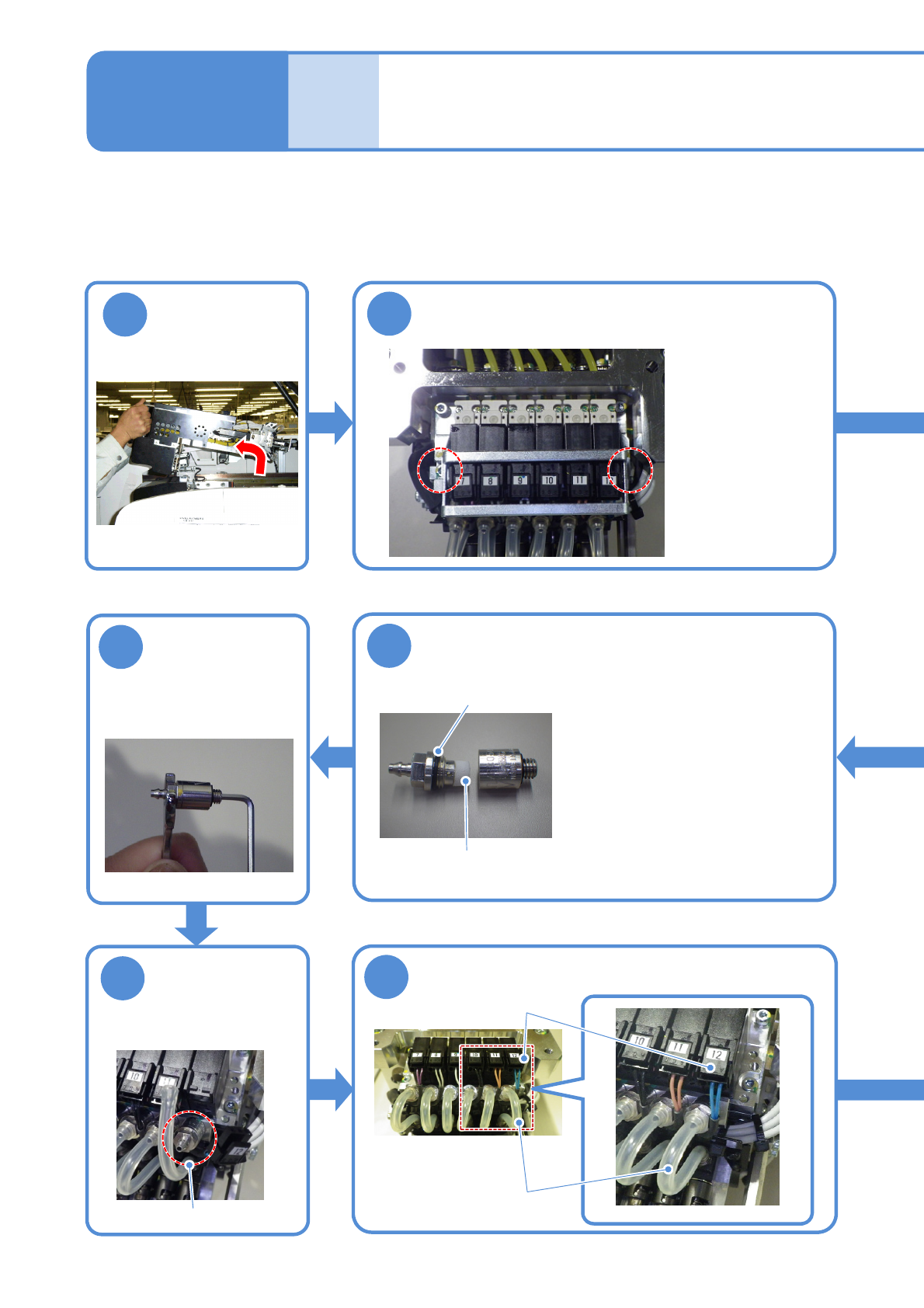

在这里，对贴装头 (12吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具：扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间：135 分钟 (1台贴装头) 寿命 (参考)：6000 [h]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具：六角扳手 ( 2.5 mm )
贴装头(12吸嘴贴装头)的
空气过滤器芯的更换
12-7-1
9
8
7
10

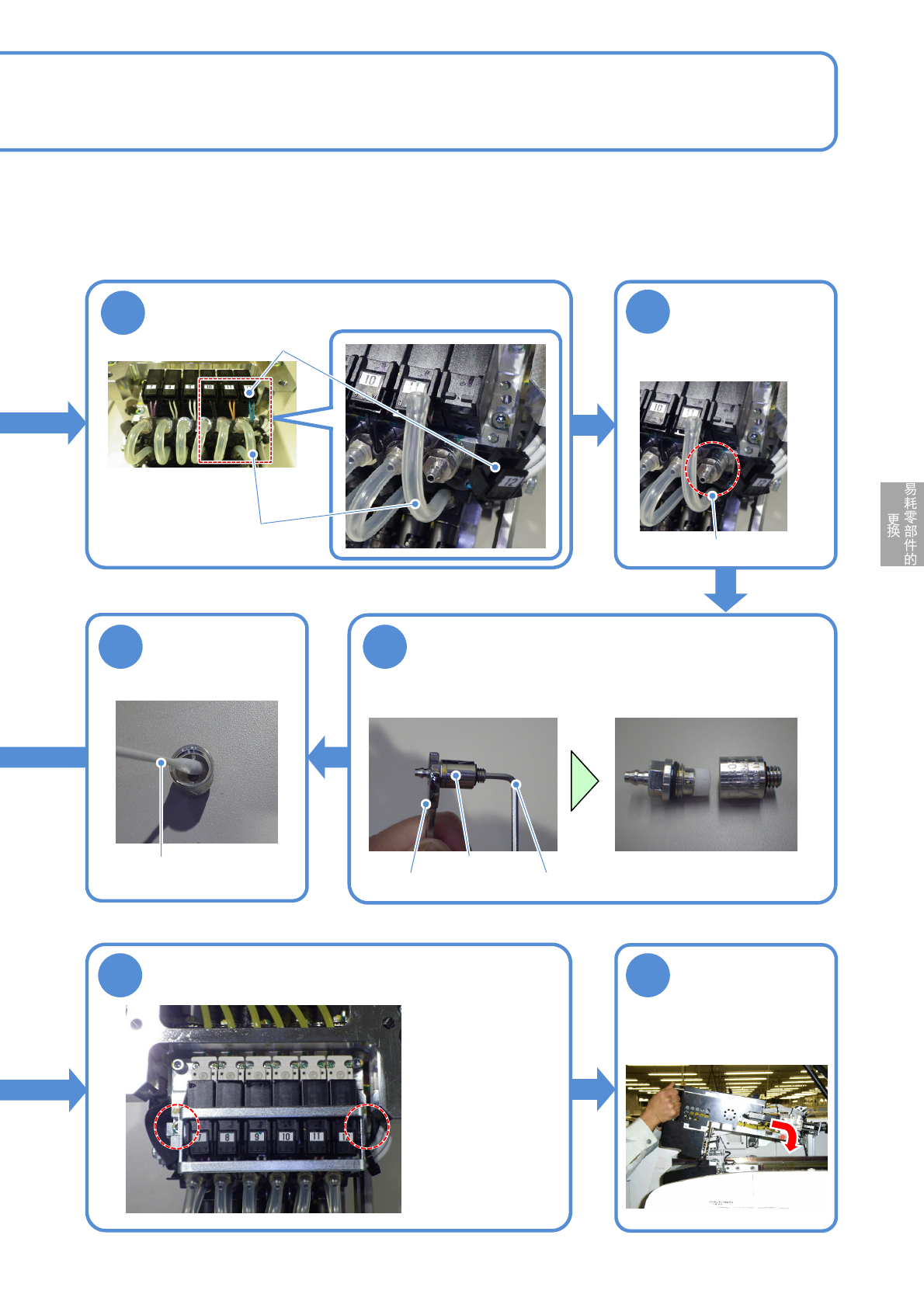

更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 ( 7 mm )
六角扳手 ( 2 mm )
安装过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
安装连接器、软管
●各12处
NPM-W2 EJM7DC-MB-12M-07
12-7-2
11 12
安装托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
安装贴装头后，进
行校准
(→P.11-1)
3
4
56
卸下过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
卸下连接器、软管
●各12处
分解过滤器
使用工具: 扳手 ( 7 mm )、六角扳手 ( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
用棉棒清扫过滤器
内部
棉棒
