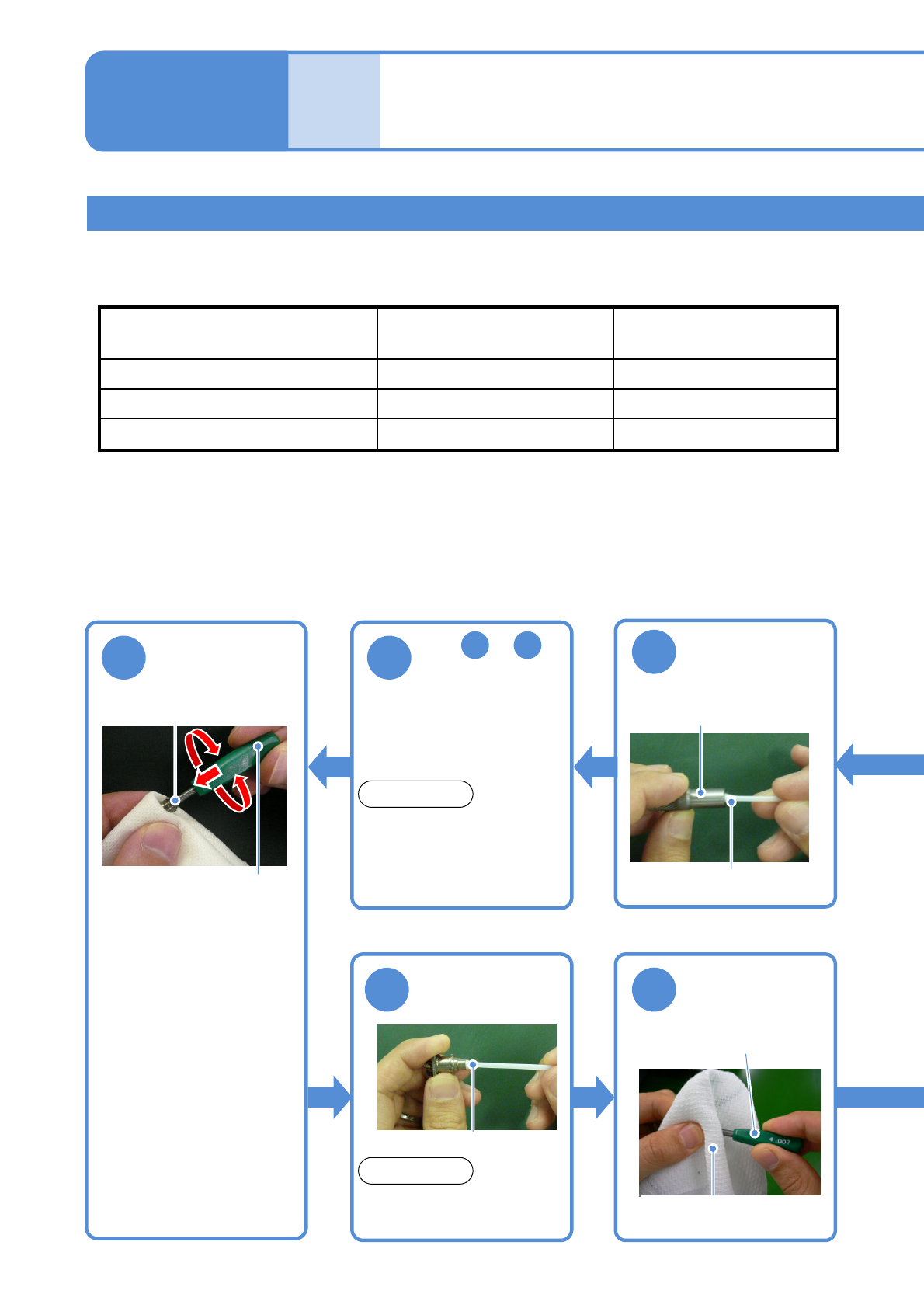

吸嘴座的清扫 6
(轻量16/12/8吸嘴贴装头(选购件))
7-1-11
清扫滑动面
在此对清扫贴装头的轴与吸嘴座上的附着物的方法进行说明。
使用工具:六角扳手(3 mm、4 mm)、棉纱布、棉棒、清洁纸
润滑油:FL100(N510059330AA) 、润滑脂：LCG100
7
清除轴上的附着
物
8
清扫吸嘴座
5
清扫恢复治具
吸嘴座轴清扫工具
蘸了清洗剂的棉棒
6
重复 ～
的操作
3 5
●执行上述操作，直到治具
能够顺畅插进。
●请不要强硬插进。否则会
导致治具因黏着而不能拔
出。
吸嘴座恢复治具
吸嘴座
●用手固定住吸嘴座后，在
按住吸嘴座恢复治具的状
态下，向左右旋转。
●使用棉纱布以防夹具卡爪
或弹簧脱落。
蘸了FL100的棉棒
●请先晃动后再打开FL100。
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，每台贴装头大致需要时间分别为
148 分钟、116 分钟、84 分钟。
●在此，以12吸嘴贴装头(选购件)为例进行说明。轻量16/8吸嘴贴装头(选购件)的步骤也相同。
●卸下12吸嘴座的方法(→P.7-1
-3）
●使用后的吸嘴座轴清扫工具与吸嘴座恢复治具，请涂抹润滑脂(LCG100)后放进专用盒内收藏。专用盒，请放
置在不潮湿的清洁场所并小心保管。
●请不要使用生锈的吸嘴座轴清扫工具或吸嘴座恢复治具。
●在清扫之前，请用棉纱布遮盖住多功能识别照相机，以防灰尘附着。
名称
8吸嘴贴装头
12吸嘴贴装头
轻量16吸嘴贴装头
吸嘴座清扫工具组件
N610133913AA N610133914AA
吸嘴座轴清扫工具
N210130779AA N210151617AA
吸嘴座恢复治具
N510055113AA N510058697AA
9
蘸了清洗剂的棉纱布
吸嘴座恢复治具
清扫吸嘴座清扫
工具
注意
注意
维修保养篇
7-1
NPM-W2 EJM7DC-MB-07M-04

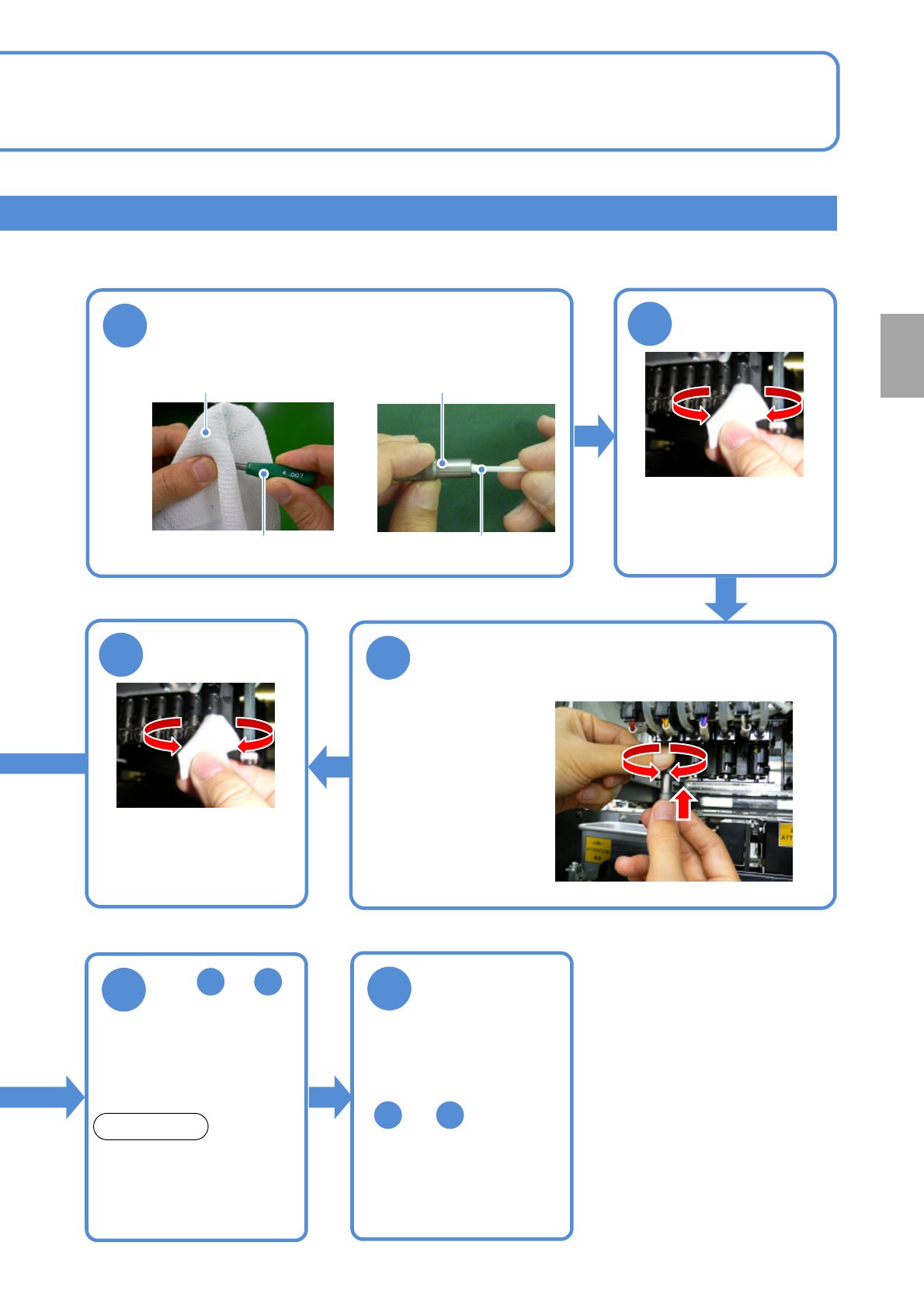

7-1-12
1
清扫恢复治具
3
清除轴上的附着物
11
确认吸嘴座的动作
2
清扫轴
●将清扫工具插进轴内后，向
吸嘴旋转方法拧转2、3 次。
●如果清洁纸脏污，则请更换。
●用手固定轴后，向上推动
吸嘴座轴清扫工具，然后
在此状态下向左右旋转。
4
清扫轴
●将清扫工具插进轴内后，向
吸嘴旋转方法拧转2、3 次。
●如果清洁纸脏污，则请更换。
10
●执行上述操作，直到治具
能够顺畅插进
●请不要强硬插进。否则会导
致治具因黏着而不能拔出。
●吸嘴座的安装方法
(→P.7-1
-8)
吸嘴座恢复治具
蘸了清洗剂的棉纱布
吸嘴座轴清扫工具
蘸了清洗剂的棉棒
重复 ～
的操作
7 9
注意
每
1
0
0
0
小
时
保
养
定
期
检
查
●动作不良时，反复、
～ 的操作。
1 10
