NPM-W 2 EJM7DC-MB-12M-07 8 9 卸下检查 BOX 的前 侧盖 前侧盖 10 11 FA 电脑 12 18 安装检查 BOX 的前 侧盖 19 FA 电脑 20 21 12-3 -16 FA 电脑 前侧盖 ● 螺丝 (2 个 ) ● 螺丝 (2 个 ) ● 螺丝 (8 个 ) ● 螺丝 (1 个 ) ● 螺丝 (8 个 ) ● 螺丝 (2 个 ) 顺序 拆下固定 FA 电脑 的螺丝 拆下固定 FA 电脑 的螺丝 …
NPM-W2 EJM7DC-MB-12M-07
6 7
1314
(→P.12-3-9~12)
15
16 17
FA电脑
12-3-15

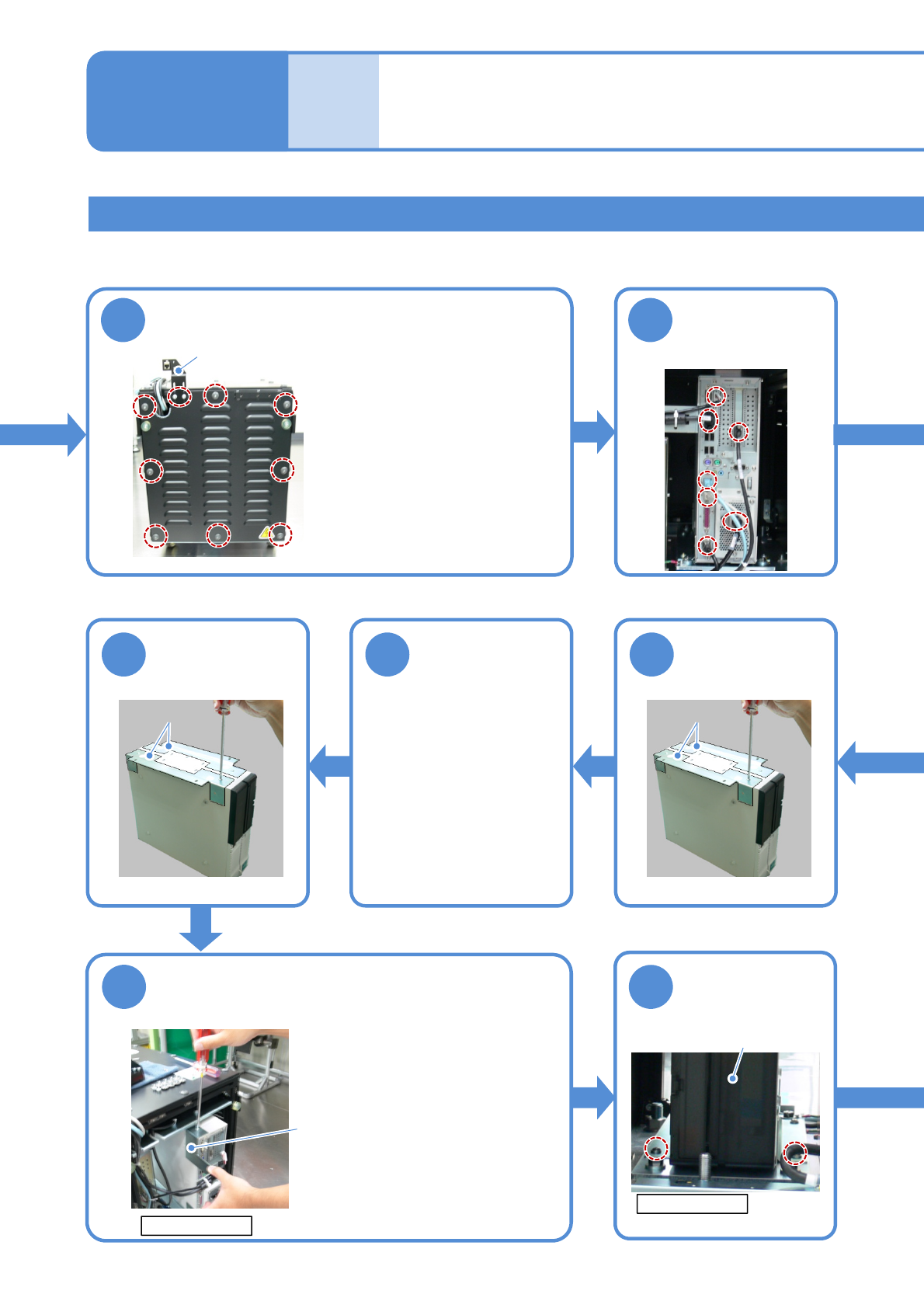

FA电脑(检查BOX)的UPS蓄电池的更换 2
●螺丝(4个) ●螺丝(4个)
●螺丝(1个) ●螺丝(2个)
蓄电池的更换 8
维修保养篇
12-3
拆下后侧的连接器托架和后侧盖
●连接器托架: 螺丝(2个)
●后侧盖: 螺丝(8个)
连接器托架
拆下FA电脑的连
接器(7处)
拆下FA电脑的托
架 (2个)
更换FA电脑的
UPS蓄电池
安装FA电脑的托
架 (2个)
托架 托架
将FA电脑放到检查BOX上后，安装连接器托架
检查BOX背面
●小心不要对缆线施加过大
的压力。
拧紧固定FA电脑
的螺丝
检查BOX前面
连接器
托架

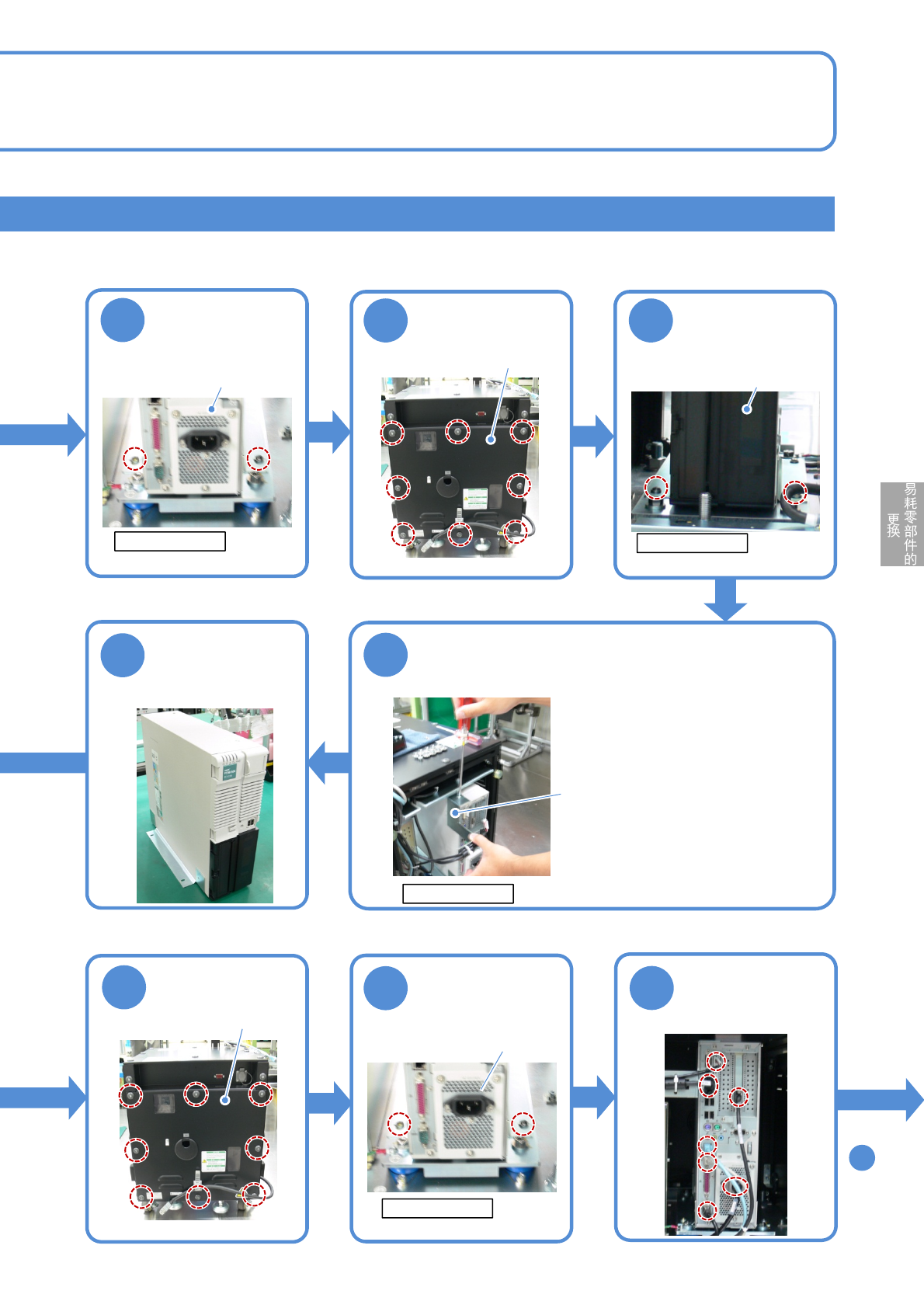

NPM-W2 EJM7DC-MB-12M-07
8
9
卸下检查BOX的前
侧盖
前侧盖
10
11
FA电脑
12
18
安装检查BOX的前
侧盖
19
FA电脑
20
21
12-3-16
FA电脑
前侧盖
●螺丝(2个) ●螺丝(2个)
●螺丝(8个)
●螺丝(1个)
●螺丝(8个)
●螺丝(2个)
顺序
拆下固定FA电脑
的螺丝
拆下固定FA电脑
的螺丝
检查BOX前面
检查BOX背面
拉出FA电脑背面的连接器托架，直到可完全看到，
然后拆下连接器托架
检查BOX背面
从检查BOX中取出
FA电脑
连接器
托架
●拆下时，小心不要对缆线施加
过大的压力。
拧紧固定FA电脑
的螺丝
检查BOX背面
连接FA电脑的连
接器(7处)

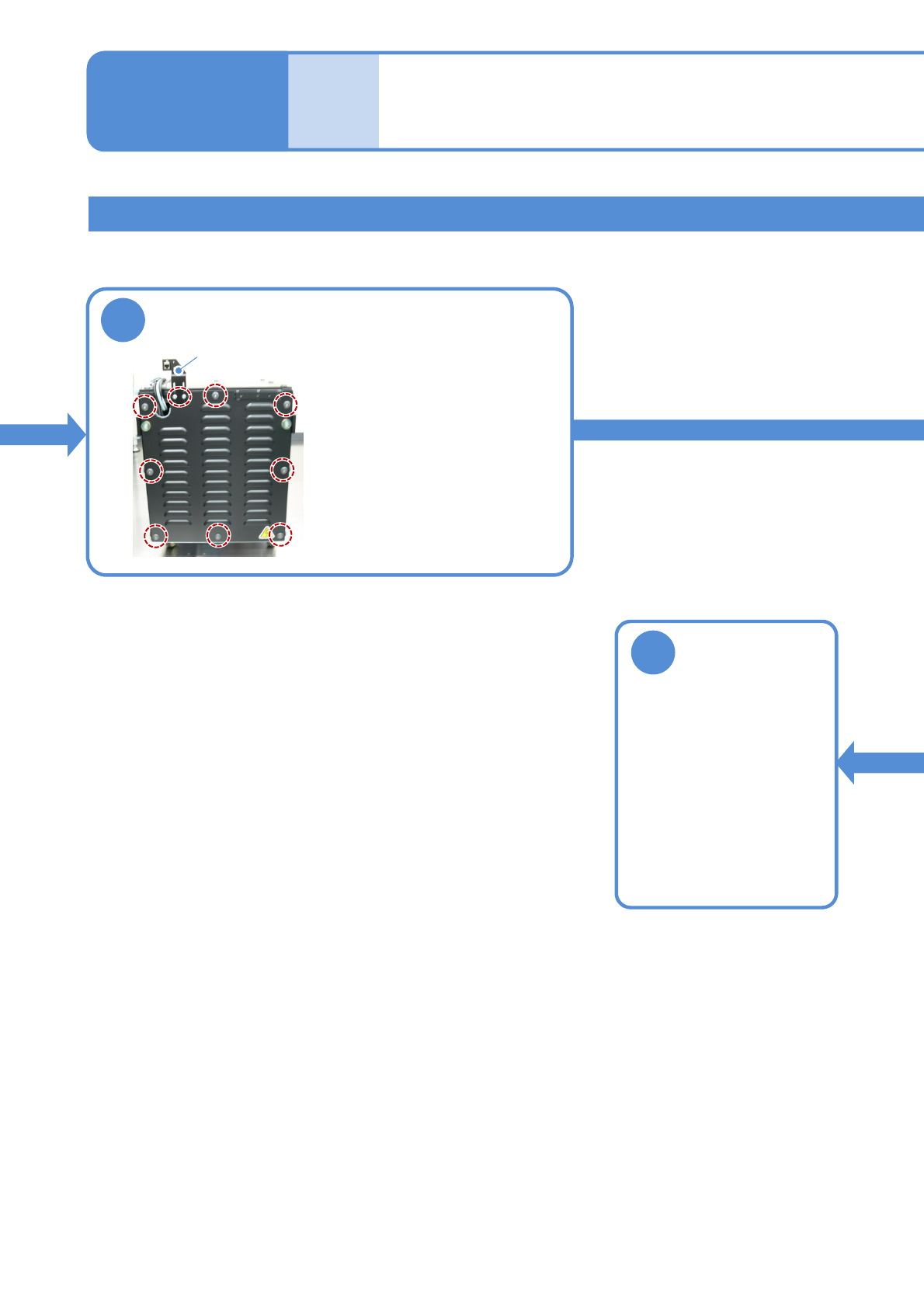

NPM-W2 EJM7DC-MB-12M-07
12-3-17
21
26
FA电脑(检查BOX)的UPS蓄电池的更换 3
蓄电池的更换 9
维修保养篇
12-3
安装后侧盖和后侧的连接器托架
●后侧盖：螺丝(8个)
●连接器托架：螺丝(2个)
接通检查BOX的
电源
连接器托架
