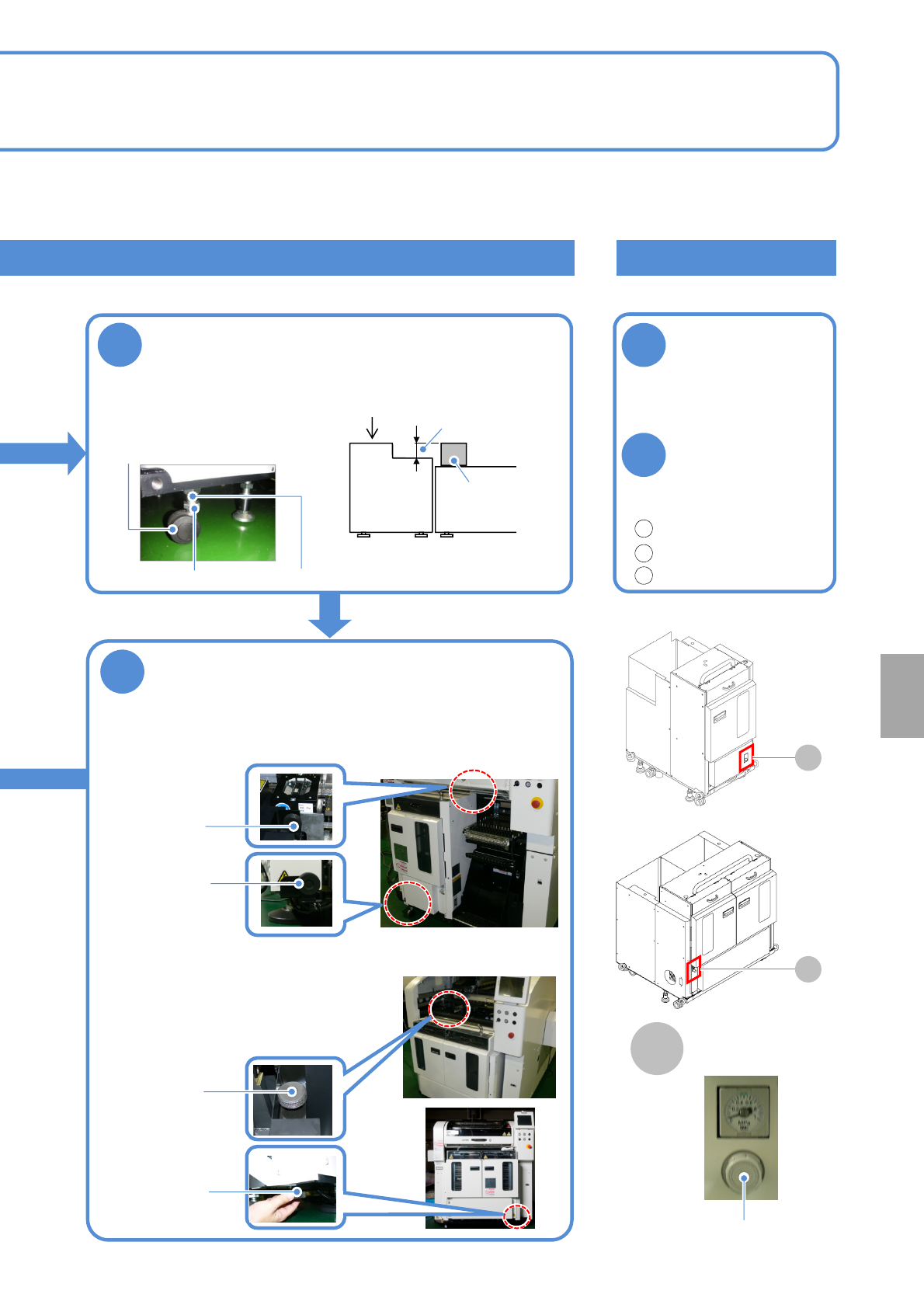

NPM-W2 EJM7DC-MB-14M-03
14-8-2
1
2
确认气压
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，
转动调节器进行调
整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
4
调整高度
1.拧松锁定螺母。
2.通过调整螺栓来调节高度。
3.拧紧锁定螺母。
●按照下图来调整高度。
调节器
锁定螺母
调整螺栓
1
2
3
■单式托盘供料器
■双式托盘供料器
A
A
A
气压检测器
●轮盘:4个
5
使用连接螺丝进行固定
●使用连接螺丝把AB、托盘供料器固定在设备主体上。
■双式托盘供料器时
■单式托盘供料器时
连接螺丝B
连接螺丝A
连接螺丝A
连接螺丝B
设
置
●调节到1个单位(0.1 mm/m)
以下。
托盘供料器
多功能识别
照相机
水平测量器
■单式托盘供料器时
19 mm 2 mm
■双式托盘供料器时
79.5 mm 2 mm

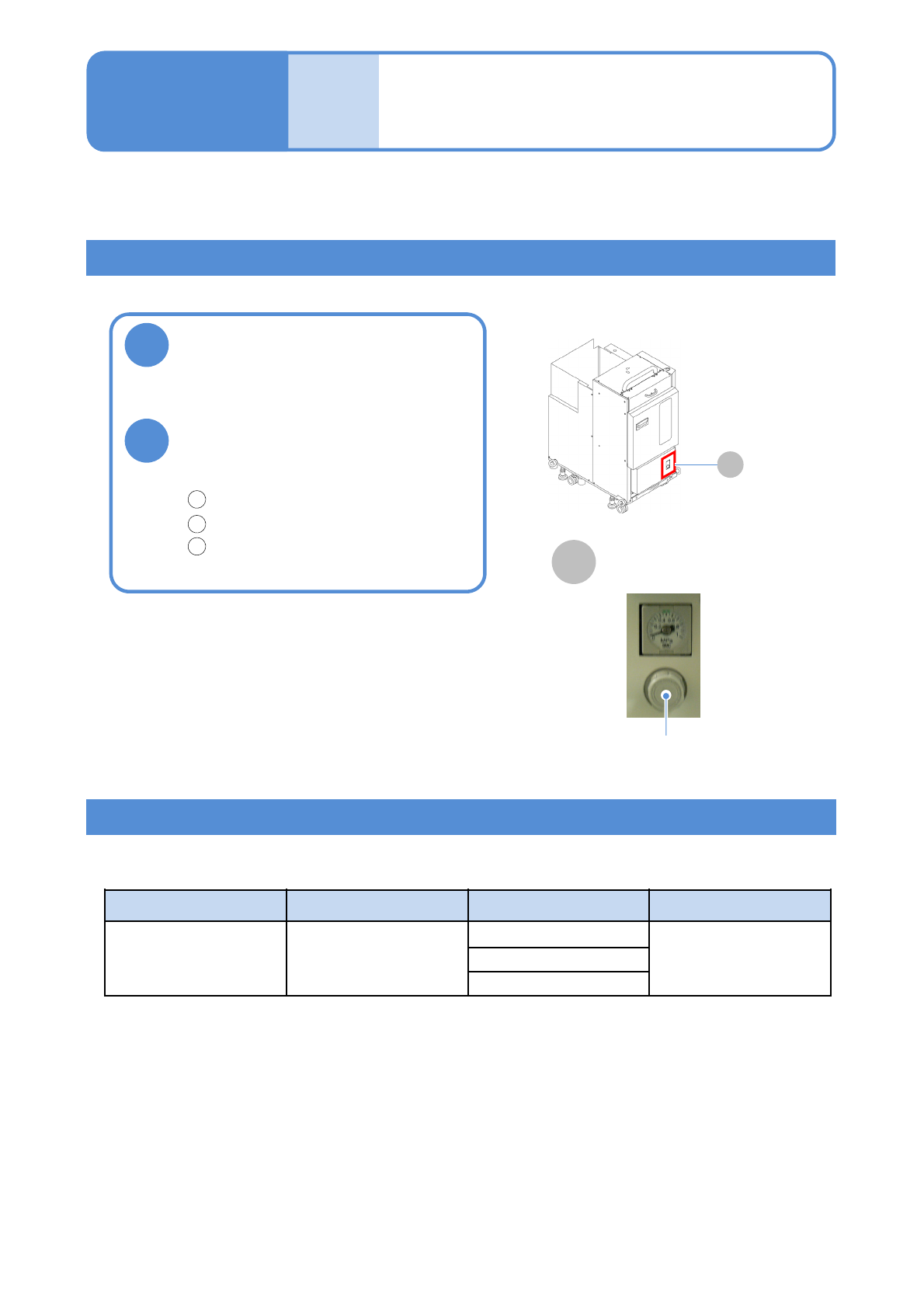

NPM-W2 EJM7DC-MB-14M-03
14-8-3
确认气压
校准
STEP
项目 动作 参阅
STEP4
托盘
吸着高度
(→P.13-1、13-19)
吸着位置1
吸着位置2
在进行拆卸、安装托盘供料器的作业时，请务必实施校准。
1
2
A
A
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，转动调
节器进行调整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
1
2
3
■托盘供料器
气压检测器
调节器
托盘供料器(选购件)
的使用方法 2
维修保养篇
14-8
NPM-W2 EJM7DC-MB-14M-03
设
置
14-9-1
周边装置的概要
对2D检查头上搭载的可以连接到机器上的周边装置进行说明。
●2D检查头、检查BOX、校正治具以及安全盖的安装、卸除，都由本公司负责处理，请与本公司联络。
2D检查头上搭载的机器，可以和以下的周边装置连接。
周边装置和连接线及电源请客户准备。
显示器 和检查BOX相连接，当基板的某个部分发生NG的时候，可以以NG图片的
形式显示出来。
键盘，鼠标 和检查BOX相连接，可以操作来确认显示器上显示出来的NG图片，以及有
关显示内容的操作。
如果同时连接键盘和鼠标，需要USB连接器，请另外准备。
网络 可以使检查BOX和LWS及NPM-DGS等运转的电脑构成网络连接，从检查
BOX可以发出被检查的基板的图像数据，送往LWS及NPM-DGS运转中的
电脑进行数据的制作和修改。
请勿连接没有LWS的网络。
2D检查头 1
(选购件)
维修保养篇
14-9
