NPM-W 2 EJM7DC-SF-01N-0 6 各部位 名称 操作开关部 1-9-2 -1 前侧 / 后侧 1-9-2 ST ART 开始生产。 ●暂时停止状态时， 再启动开始生产。 ●按住 键时，按 START 键。
NPM-W2 EJM7DC-SF-01N-06
1-9-1-2
操作单元

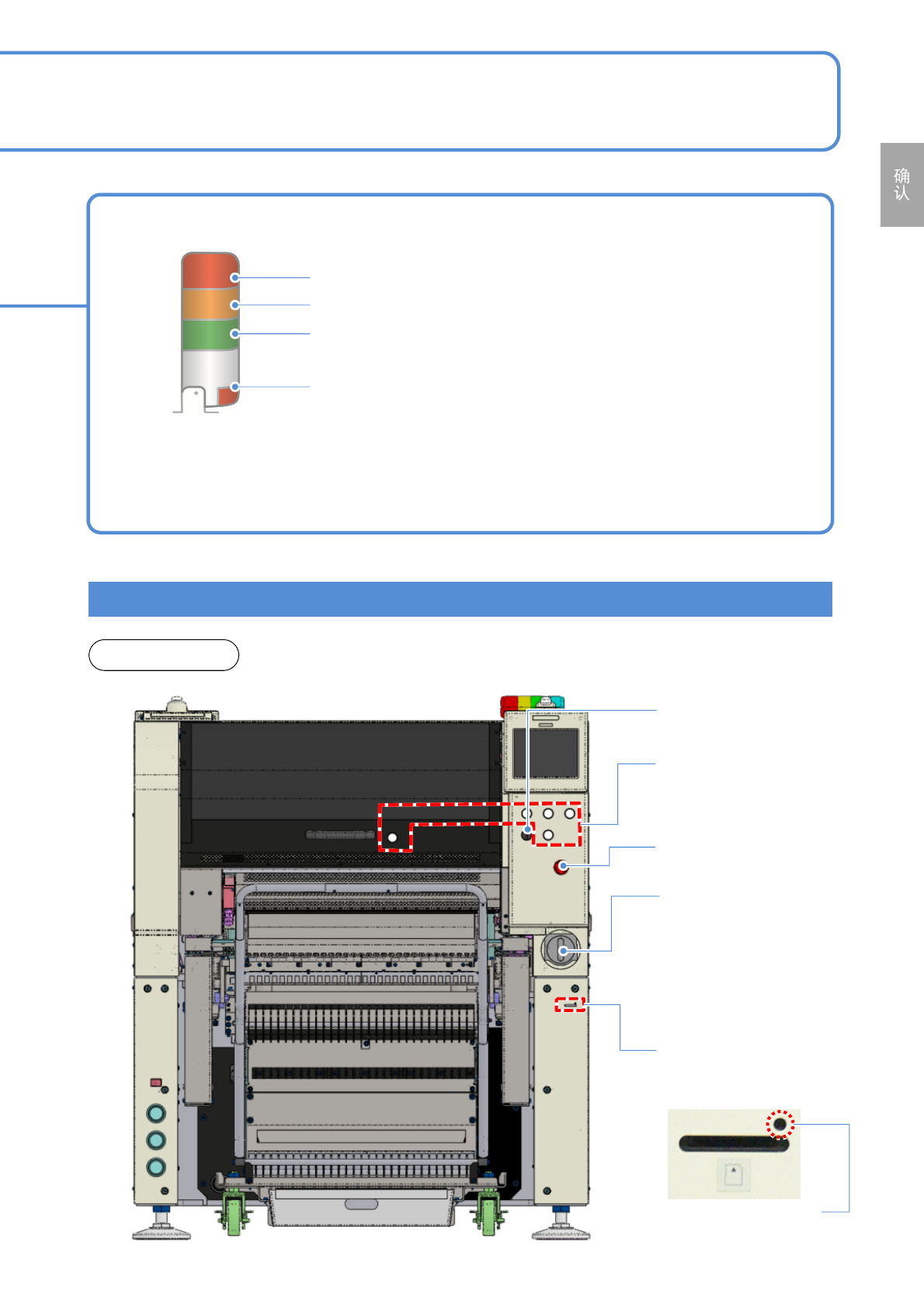

信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。 (→ 『操作篇』P.7-1-3)
●亮灯确认请参阅『操作篇』(→P.7-2-4)。
●设备出厂时是横放，设置时可以调整角度。

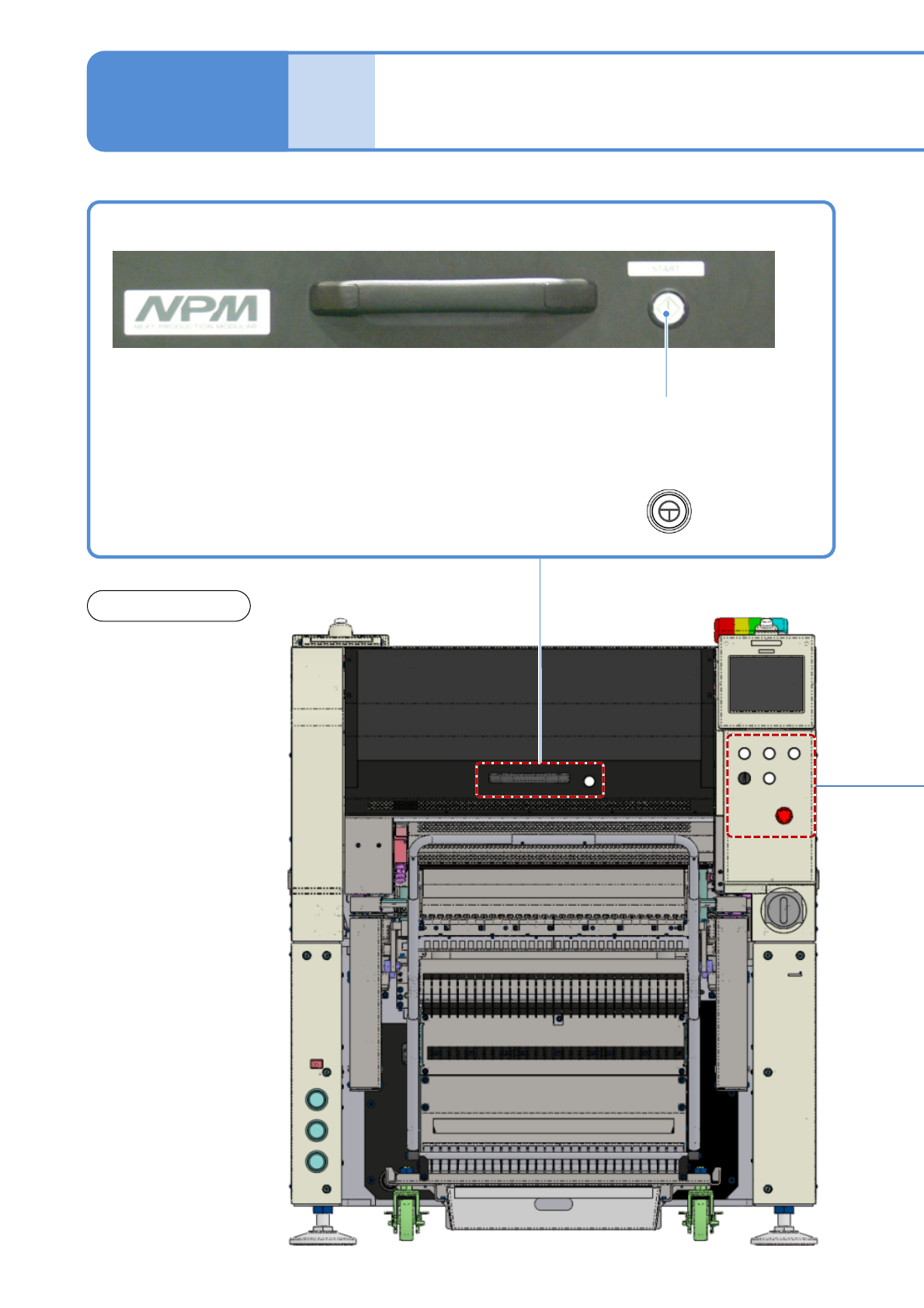

各种操作开关
进行运转开始和停止等操
作。
伺服开关
伺服系的动力为ON或者
OFF。
紧急停止开关
紧急停止运转。
主电源开关
(前侧)
电源以及空压源为ON或
者OFF。
(主电源开关为OFF时，会
联锁达到气压降低)
SD卡插槽
进行各种数据的读取和写
入。
存取指示灯
(绿色LED)
前側・後側
NPM-W2 EJM7DC-SF-01N-06
各部位
名称
操作开关部
1-9-2-1
前侧/后侧
1-9-2
START
开始生产。
●暂时停止状态时，
再启动开始生产。
●按住 键时，按START键。
NPM-W2 EJM7DC-SF-01N-06
1-9-2-2
紧急停止状态 解除状态
STOP
生产的暂时停止(中途停止)或
者停止操作。
紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
OPTION
追加功能时的预备。
●标准规格是未使用。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
※
ENABLING
ACTIVATION
(或ENABLING )
在按下这个开关的状态下，同时
按下启动设备的开关或者触摸屏
的操作键。
(以防发生危险)
●记载章节
《操作篇》
8/9 章以外的章节
《维护篇》
2/3/9/14-16 章以外的章节
※
