NPM-W2
EJM7DC-MB-06M-05

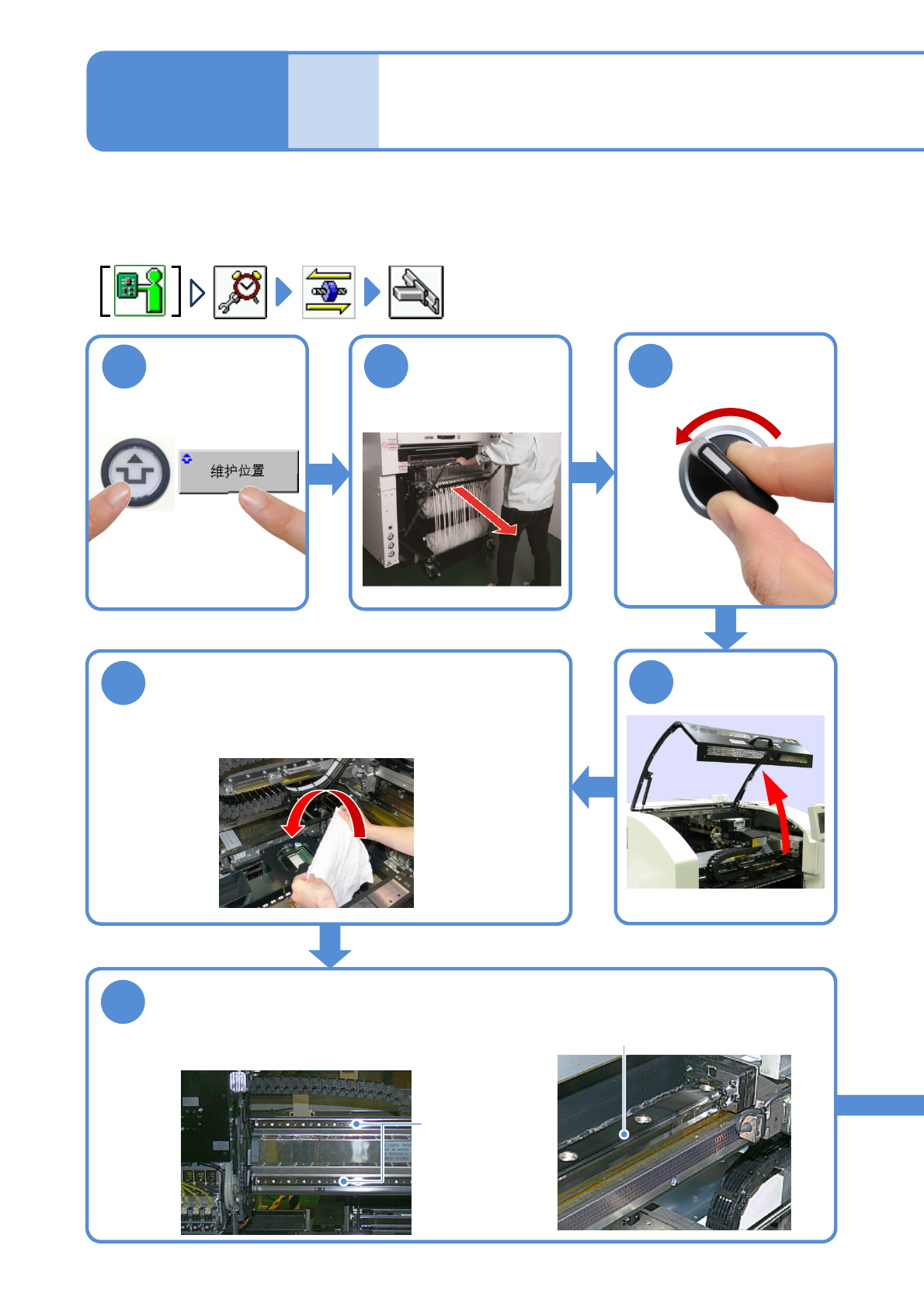

对XY单元的XY轴线性导轨的润滑脂添加方法进行说明。
使用工具:润滑脂枪、棉纱布 所需时间:20 分钟
●请对前侧、后侧添加润滑脂。
XY轴线性导轨的润滑脂添加
1
6-2-1
维修保养篇
6-2
OFF
SERVO
卸下交换台车
(→P.3-2)
擦去旧的润滑脂
X轴线性导轨
Y轴线性导轨
用棉纱布盖在多功能识别照相机上
●为了在作业中防止润滑脂滴漏在照相机镜片上。
(前侧、后侧)
1
2
3
5
4
6
●使用干净的棉纱布擦去X轴和Y轴的线性导轨上旧
的润滑脂。
ACTIVATION
NPM-W2
EJM7DC-MB-06M-05
6-2-2
顺序
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8

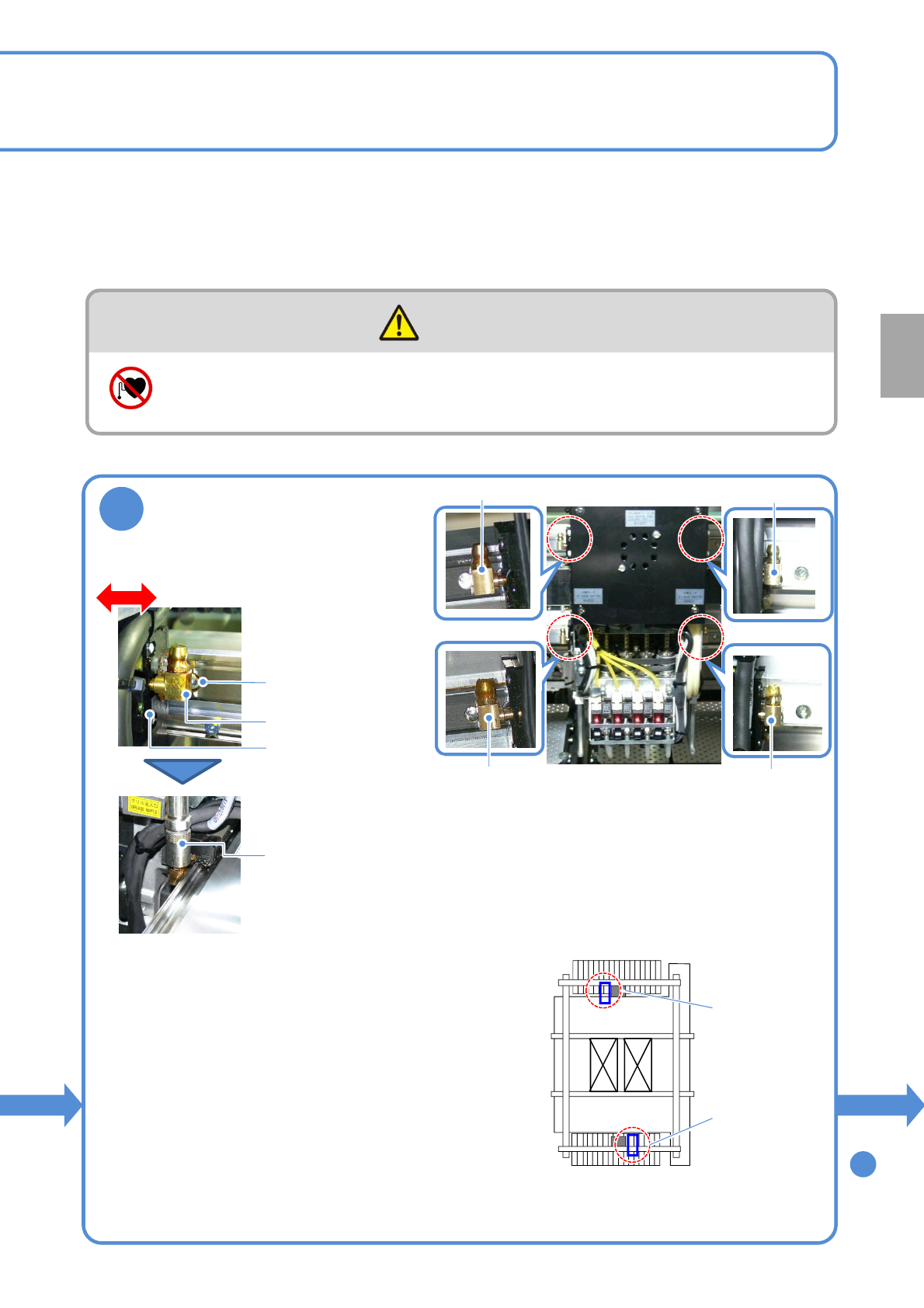

对X轴线性导轨添加润滑脂
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
①压出1/4。(约0.25 cm
3
)
②使X轴移动约100 mm。
③压出1/4。(约0.25 cm
3
)
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移
动到供给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●润滑脂注入口
位置
上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨
道孔中心附近
移动
②将卡口插进润滑脂
注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
●润滑脂注入口
位置
上下4处
NPM-W2
EJM7DC-MB-06M-05
6-2-3
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-2
8

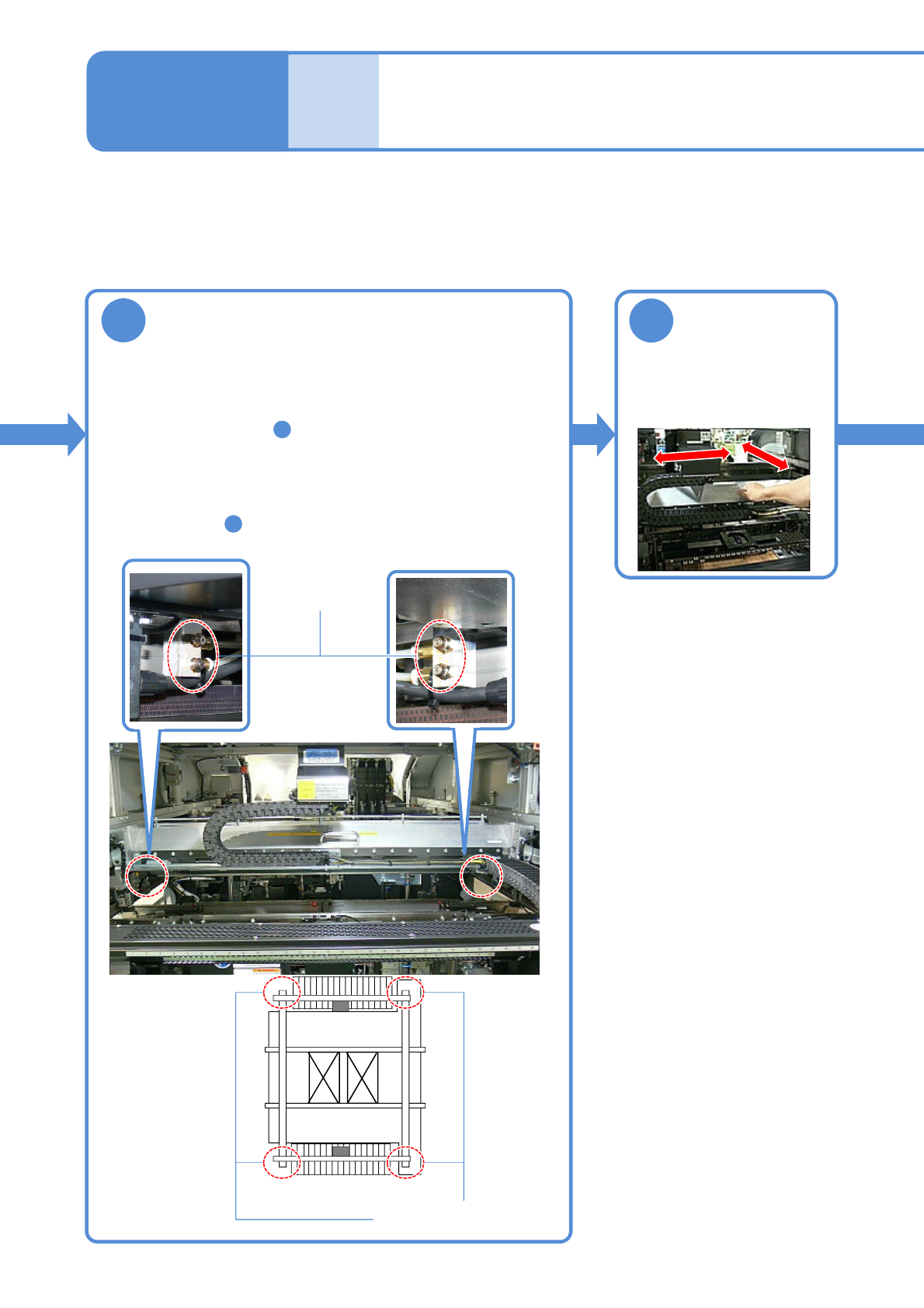

对Y轴线性导轨添加润滑脂
●使用润滑脂:LCG100
●按照以下顺序，在左右两侧的上下2处润滑脂注入口进行润滑脂
添加。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的同时
紧固。(参照步骤 的图1)
②②执行1/2抽吸。(約0.5 cm
3
)
③ 用手使Y轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。
(参照步骤 的图2)
⑥在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
线性导轨的
润滑脂注入口
复数次移动X轴、
Y轴
●在整个行程范围内移动，
使润滑脂融合于整个导轨。
9
●润滑脂注入口位置
上下2处
7
7
