NPM-W2
EJM7DC-MB-06M-05
6-20-2
每
5
6
0
小
时
保
养
定
期
检
查
5
用干净的纱布把黏在线性导轨剂栅栏及小齿轮上的
旧润滑剂擦掉。
4
卸下试点胶单元
线性导轨
栅栏及小齿轮
6
在线性导轨和栅栏剂小齿轮上涂抹润滑脂
●试点胶单元上的线性导轨上没有油孔，因此直接向栅栏的轨道部
分，直接涂抹适量的润滑脂。
●使用润滑脂：LCG100
7
在整个过程中，用
手多次滑动，让润
滑脂融合。
1
2
①向左扳倒安装杆。
②卸下试点胶单元。
NPM-W2
EJM7DC-MB-06M-05
6-21-1
支撑销用吸嘴各部位的名称和作用
A
B
D
E
C
E
吸嘴锥形面
是被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘是造成空气
泄漏、不易夹住的原因)
吸嘴反射面
与元件贴装头用不同，与凸缘部相同材料。
反射来自多功能识别照相机的LED照明光
并对吸嘴是否正确安装进行确认。
(如果有灰尘，是造成识别错误的原因)
吸嘴尖端部(吸嘴部)
是与支撑销的凸缘部直接吸着部分。
(吸着孔内如果有灰尘，是造成吸着错误
的原因)
●为了是支撑销稳定进行吸着，附有吸
着垫圈。
吸嘴内部
(吸嘴内部如果有灰尘，支撑销的吸着、
配置、真空压的各种检测功能将无法正
常进行)
吸嘴凸缘上面
吸嘴的种类和制造序号No.的信息通过
2D代码显示。通过贴装头照相机识别2D
代码部。
(这部分如果有灰尘或损伤，是造成识别
错误的原因)
支撑销用吸嘴交换器
这是存储支撑销用吸嘴的单元。机种切换时自动更
换支撑销之际，贴装头可以自动更换吸嘴。
对支撑销用吸嘴和支撑销用吸嘴交换器的清扫方法进行说明。
A
D
B
C
吸嘴交换器上盖
●手动放置或取出吸嘴时，逆时针方向旋转，使吸
嘴凸缘不碰到上盖的孔的位置后，往上方向取出。
吸嘴交换器上面
(吸嘴交换器上面如果有灰尘，是
造成吸嘴反射板也会有灰尘、识
别错误的原因)
清扫方法与元件吸着用吸嘴相同。
(→P.6-5)
(没有必要使用超声波洗净装置)
支撑销用吸嘴(选购件)和吸嘴交换器
(选购件)的清扫 1
维修保养篇
6-21
NPM-W2
EJM7DC-MB-06M-05
每
5
6
0
小
时
保
养
定
期
检
查
6-21-2

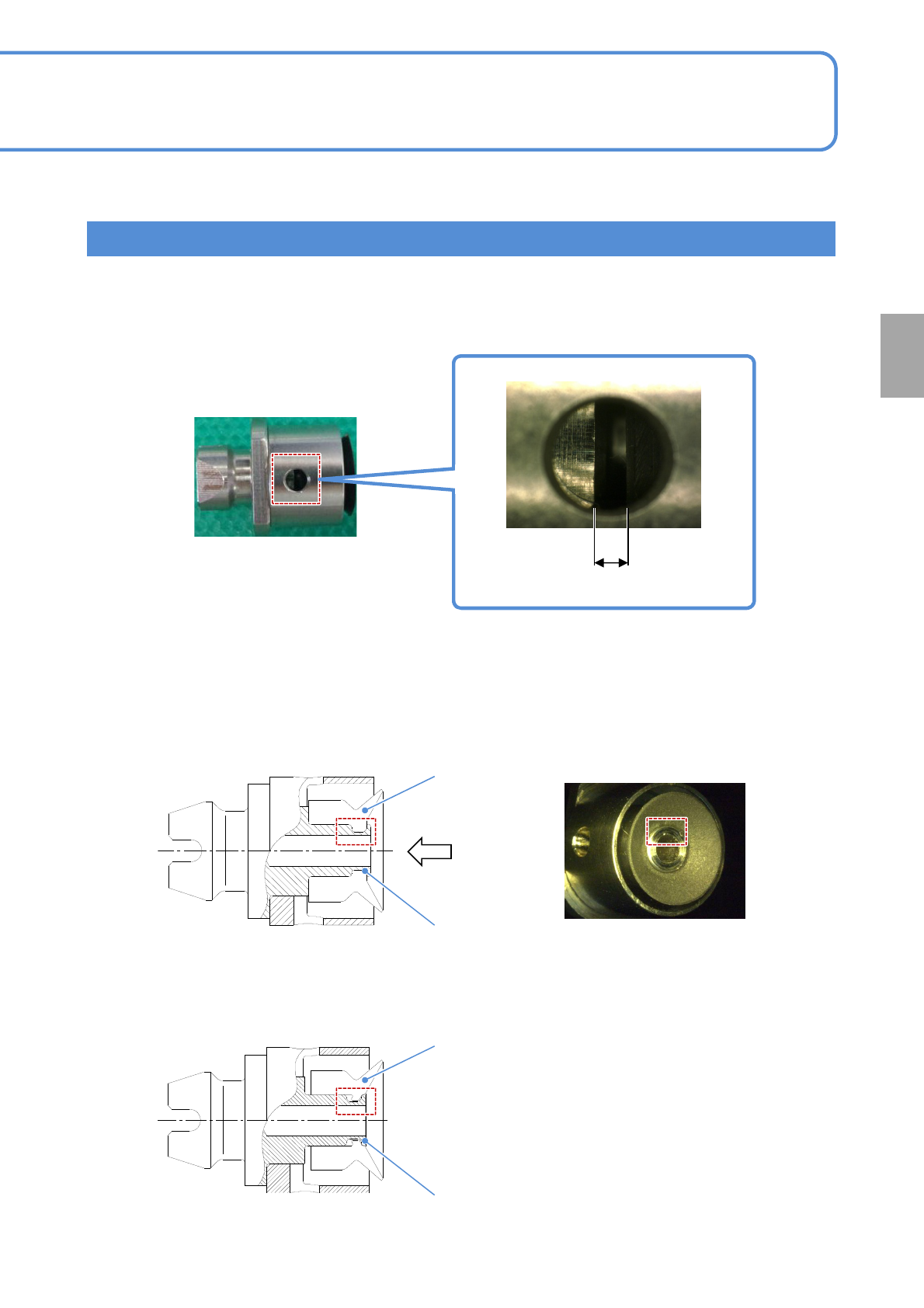

更换支撑销用吸嘴的吸着衬垫时的注意事项
吸着衬垫的插入不足，会导致支撑销配置位置的精度恶化，并有可能引起支撑销更换错误。在更换吸着衬垫时，
请务必确认吸着衬垫的插入状况。在安装时，请注意不要产生如下图所示的缝隙。
存在缝隙
吸着衬垫的插入状况，还可从吸着面上进行确认。请确认吸着衬垫是否已确实安装到金属凸缘的内侧。
■当安装正确时
吸着衬垫
金属凸缘
A
A箭头
■当插入不足时
吸着衬垫
金属凸缘
