NPM-W2 EJM7DC-MB-13M-02
精度验证
概略工序
精度验证以及每个角度偏移量的登录，使
用专用的MCDATA (生产程序)。
当反映了每个角度的偏移量时，将改写设
备内的机器参数。
●为了安全，建议在实施前保存现有数
据。
■作业工序
13-21-1-3
(→ 『操作篇』P.2-3-4)
概要 2
(贴装头)
维修保养篇
13-21-1
1.生产准备
・将校准DATA (DVD-ROM) 保存
进SD卡
・贴装准备、确认吸着位置、吸嘴
偏移量
3.精度验证结果的确认
・选择MCDATA (生产程序)
・贴装
・确认贴装结果
2)
2.贴装的确认和反映
1)
(偏移值登录)
・选择MCDATA (生产程序)
・贴装
・确认和反映贴装结果
2)
1) (→ P.13-21-1-2‘■验证的顺序’)
2) 请对轨道1/轨道2都进行确认。
在这里，对设备的贴装精度的测量以及使用这个测量结果登录每个角度偏移量的方法进行说明。
关于贴装头与检查头相组合设备的精度验证，请参照P.13-21-1
-7。
关于贴装头与点胶头相组合设备的精度验证，请参照P.13-21-1
-10。

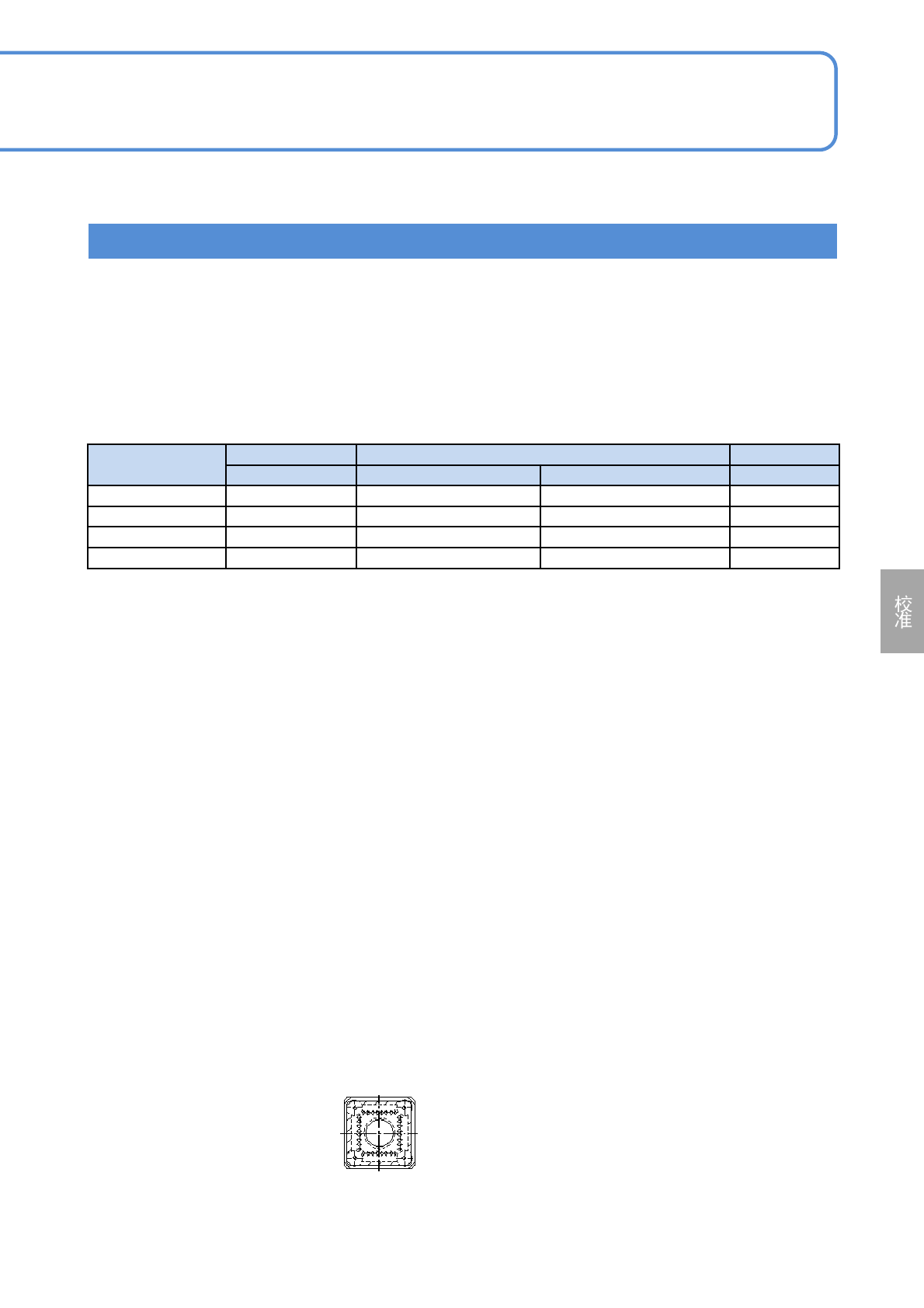

NPM-W2 EJM7DC-MB-13M-02
贴装头的种类与作业内容及元件
13-21-1-4
●的贴装头样式不同实施作业而有不同。
●每个角度的偏移量将反映进芯片、微小、通用的3处。
芯片 : 1005JIG芯片(反映进轻量16/12/8吸嘴的贴装精度)
微小 : 0402元件专用偏移量 (反映进轻量16/12/8吸嘴贴装头的贴装精度)
1)
(03015元件共用)
通用 : JIG_BGA (反映进3/8吸嘴贴装头应对元件 (□12 mm以上))
贴装头
芯片 微小 通用
1005治具芯片
0402R
03015R
1)
JIG_BGA
轻量16吸嘴贴装头
230CS：16个 203ZS／256CS：16个 276S：16个
1)
---
12吸嘴贴装头
230CS：12个 203ZS／256CS：12个
--- ---
8吸嘴贴装头
230CS：8个 203Z／256C ：8个
---
184：2个
3吸嘴贴装头
--- --- ---
1005：2个
■元件精度
● 芯片元件的贴装确认，要使用本公司指定的治具元件。
● 该治具元件是使用与实际元件相同的陶瓷材料，并对其加以特殊镀金加工制成。
● 形状稳定是其优点，是正确获取每个角度偏移量所需的项目。
治具元件 型号 ERJJ02AAAAAV
元件形状 1.0 0.5 mm
厚度0.14 mm
● 用治具元件进行的精度确认是必须进行的作业。
●进行0402元件的贴装时，优先使用0402专用的每个角度偏移量。(03015共用)
●进行0402元件的贴装时，请通过0402R登录每个角度的偏移量，并实施贴装精度的验证。
● 03015元件的贴装精度验证，请使用03015R (吸嘴 276S )实施。
■通用精度
● 使用专用的JIG_BGA 。
● 将正确形成BGA形状图形的金属板固定在树脂箱上。
● 对各箱分别进行贴装，并计测精度。
JIG_BGA 型号N610087876AA
■在进行各贴装头作业时所使用的吸嘴、元件、贴装头的组合
1) 03015贴装(选购件)只应对轻量16吸嘴贴装头
03015元件的每个角度偏移量通过0402R(吸嘴: 203ZS／256CS)获取，贴装精度则通过03015R(吸嘴: 276S)进
行确认。
NPM-W2 EJM7DC-MB-13M-02
精度验证
MCDATA(生产程序)
● 贴装头有4种。(轻量16吸嘴贴装头，12吸嘴贴装头， 8吸嘴贴装头， 3吸嘴贴装头)
● 供给部位于前侧与后侧。
前侧:编带/杆式供料器
后侧:编带/杆式供料器(F) 、单式托盘供料器 (FT)
*4)
或者双式托盘(TT) 。
●以贴装头式样为例， 8-8F表示前侧: 8吸嘴，后侧: 8吸嘴、编带/杆式供料器供给部。同样的3-3FT是表示前
侧: 3吸嘴，后侧: 3吸嘴、托盘供给部。
●设备搭载轻量16吸嘴贴装头、12吸嘴贴装头及8吸嘴贴装头时，为了作业效率使用两侧的贴装头进行操作。
●除了这里记载的内容以外，还存在与‘没有贴装头’的组合，以及与点胶头、检查头的组合。
主要的贴装头以及供给部的构成(代表性的例子)
:前后贴装头进行贴装
贴装头指定 :只用指定贴装头进行贴装
13-21-1-5
维修保养篇
13-21-1
概要 3
(贴装头)
偏移值 芯片 微小 通用
应对±0.025 mm
(选购件)
应对03015贴装
(选购件)
*1)
使用元件
1005治具芯片
0402R
JIG_BGA
1005治具芯片
03015R
贴装头式样 前侧 后侧 前侧 后侧 前侧 后侧 前侧 后侧 前侧 后侧
LW16-LW16F --- --- 
LW16-12F --- --- LW16 --- LW16 ---
LW16-8F --- 8 LW16 --- LW16 ---
LW16-3F LW16 (3)
1)
LW16 --- --- 3 LW16 --- LW16 ---
LW16-8FT(TT) LW16 (8)
2)
LW16 (8)
2)
--- 8 LW16 --- LW16 ---
LW16-3FT(TT) LW16 (3)
1)
LW16 --- --- 3 LW16 --- LW16 ---
12-12F --- --- --- --- --- ---
12-8F --- 8 --- --- --- ---
8-8F 8 8 --- --- --- ---
12-3F 12 (3)
1)
12 --- --- 3 --- --- --- ---
8-3F 8 (3)
1)
8 --- 8 3 --- --- --- ---
3-3F (3)
1)
(3)
1)
--- --- 3 3 --- --- --- ---
12-3FT(TT) 12 (3)
1)
12 --- --- 3 --- --- --- ---
8-3FT(TT) 8
1)
(3)
1)
8 --- 8 3 --- --- --- ---
3-3FT(TT) (3) (3)
1)
--- --- 3 3 --- --- --- ---
12-8FT(TT) 12 (8)
2)
12 (8)
2)
--- 8 --- --- --- ---
8-8FT(TT) 8 (8)
2)
8(8)
2)
8 8 --- --- --- ---
1)使用3吸嘴贴装头吸着芯片时请实施。但是，双式托盘(TT)时除外。
2)8吸嘴贴装头芯片(0603以上)或者0402吸着时请实施。但是，双式托盘(TT)时除外。
3) 03015元件用每个角度偏移量的登录使用微小(0402R)的MCDATA。
4) FT: 安装了13站供给单元 +:单式托盘供料器的规格。
LW16: 轻量16吸嘴贴装头
F:编带/杆式供料器规格
FT:单式托盘供料器规格
*4)
TT: 双式托盘供料器规格
