NPM-W2 EJM7DC-MB-08M-06
8-4-2

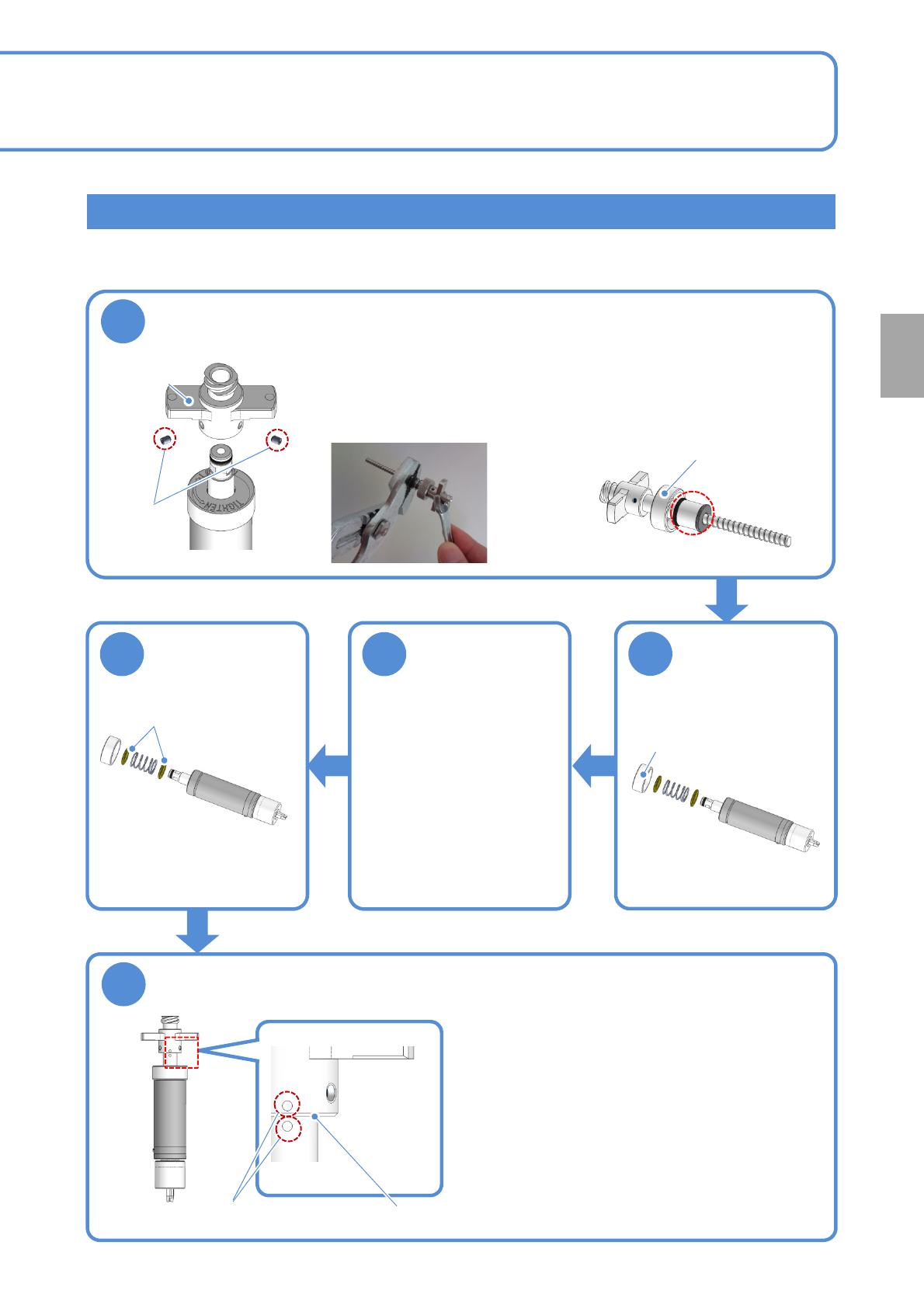

上圈的更换
1
2
拧松固定螺丝后，卸下螺旋桨
拧松上盖来卸除
(向右旋转)
●如果不能取下螺旋桨部时，请用
钳子固定螺旋轴的中央部分，来
分解。
3
从螺旋单元上把螺
旋轴拔出约10 mm
左右
4
更换上圈(2枚)
●圈没有正反面。
5
组装螺旋单元复原
●拧紧上盖(向左旋转)，固定螺旋轴后，安装螺旋
桨。
●固定螺丝请对准浅槽位置后拧紧。
请小心不要有缝隙。浅槽
●即使划伤螺旋轴的中央部，也没
有任何问题。
每
3
0
0
0
小
时
保
养
定
期
检
查
上圈
固定螺丝
螺旋桨
上盖
上盖
NPM-W2 EJM7DC-MB-08M-06
8-5
维修保养篇
8-5
本调整为检查头所需的调整。
检查头使用通过彩色相机所拍摄图像的颜色与明亮度信息进行检查判定。
所谓的白平衡调整，是指为了使检查头可正确进行检查，而将相机校正到标准状态的功能。
进行白平衡调整，需要使用校正板与用户主板。在设备上使用校正板对相机的颜色与明亮度进行校正。另外，
校正板自身也会因表面的脏污或历时变化等原因导致颜色或明亮度发生变化，因此在这种情形下可通过用户
主板进行校正。
因此，在进行白平衡调整时，请同时执行获取校正板目标值的操作。本项操作只属于检查头的操作。
●关于调整的详细内容与步骤，请参照 (→P.13-13 ‘白平衡(2D检查头)’)
白平衡的调整
(2D检查头(选购件))
9 定期检查
每6000小时保养
