- 8 - AVK3 2005. 11 0 1 4. 机器构成 4.1 整体图 液晶彩色监控器 下板部 元件供给部 编带废料盒 上板部 主开关 图是 NM-AA30 。
- 7 -
AVK3 2005.1101
项 目 内 容
• 1.5±0.3 mm (基准尺寸1.5 mm)※
15° ~ 30°
1.5±0.3 mm
(
插入弯曲长度
)
※ 上述的数值范围是，插入元件的引脚线直径和材质以及印刷基板的孔直径的差等所引起的偏
差。
※ 插入弯曲长度的变更 (基准尺寸的变更)，需要交换铁砧部的元件。
(个别对应)
注) 1. 切割、弯曲时的扭曲标记残留在引脚线先端。
扭曲标记根据插入元件的引脚线的直径和材质而不同。
插入弯曲长度
2. 弯曲部的水平方向 (参照右图) 根据印刷基板的孔径或孔位置精
度最大±10°左右产生倾斜。
±10°
- 8 -
AVK3 2005.1101
4. 机器构成

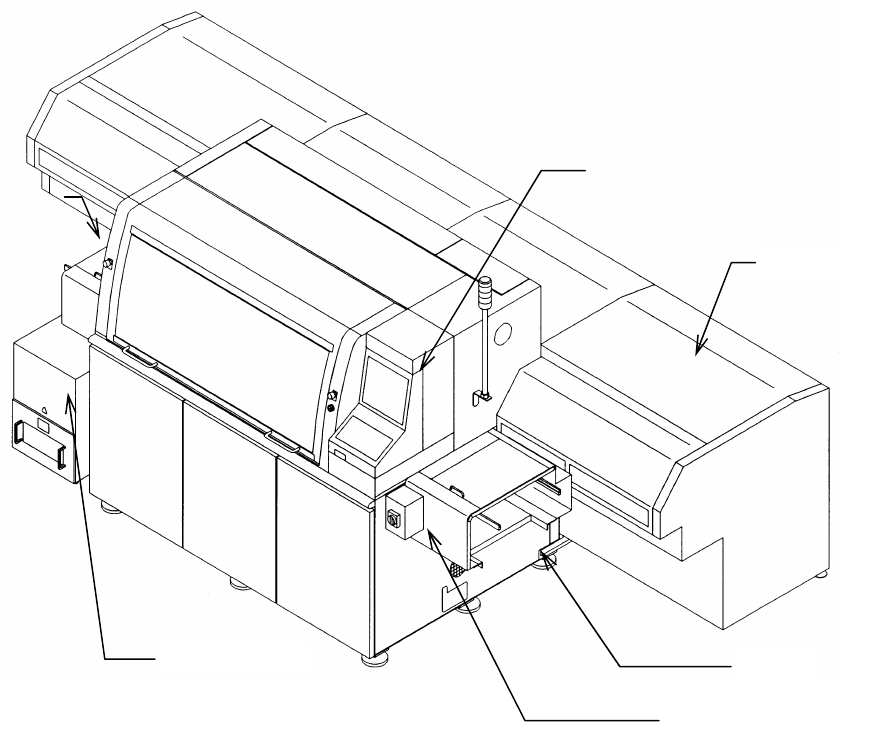

4.1 整体图
液晶彩色监控器
下板部
元件供给部
编带废料盒
上板部
主开关
图是NM-AA30。
- 9 -
AVK3 2005.1101
4.2 缓冲器式编带切刀装置
由于编带切刀一侧2.5 mm，左右5 mm的缓冲功能，万一编带切刀夹住异物时可减少编带切刀的损伤。
编带切刀通常开闭
动作驱动轴
缓冲器
缓冲器动作方向
缓冲器动作时
编带切刀
通常动作时编带切刀关闭状态
在编带切刀关闭状态下缓冲器动作时
4.3 插入单元
通过采用摆动式折弯模，由于1个插入单元 (编带切刀装置) 能够插入的元件规格是，引脚线从0.4 mm至
0.8 mm，插入间距从5 mm至26 mm ，无需更换插入单元。
Spring
摆动式
Bending die
Component lead
Insertion Guide
线直径 Ø0.4 线直径 Ø0.8
无浮起
[AVK 系列]
固定式
Bending die
有浮起
[旧模型 (AE, AV, AVB)]
