5.3 编带元件的包装

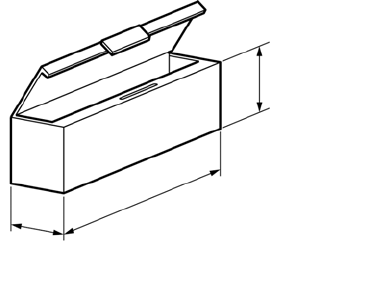

J 扁平包装
Max. 120 mm
Max. 255 mm
Max. 51 mm
(80mm)
※ ( ) 内是52 mm编带元件。
另外，编带箱宽度超过80 mm时，请与本公司联络。
(参照「4.6 元件供给部的构成例」)
1个扁平包装最大重量在1kｇ内，1个盒能搭载的扁平包装总重量在4.5kｇ内。
- 22 -
AVK3 2005.1101
5.4 跳线的规格
跳线单元从插件头看安装于右侧。
(因此与元件供给部的规格无关) (选购件)
(1) 跳线
跳线直径: ø0.6 ± 0.02 mm
材质: 软铜线
表面处理: 镀锡 (含锡量95 %以上。)
(2) 包装
•

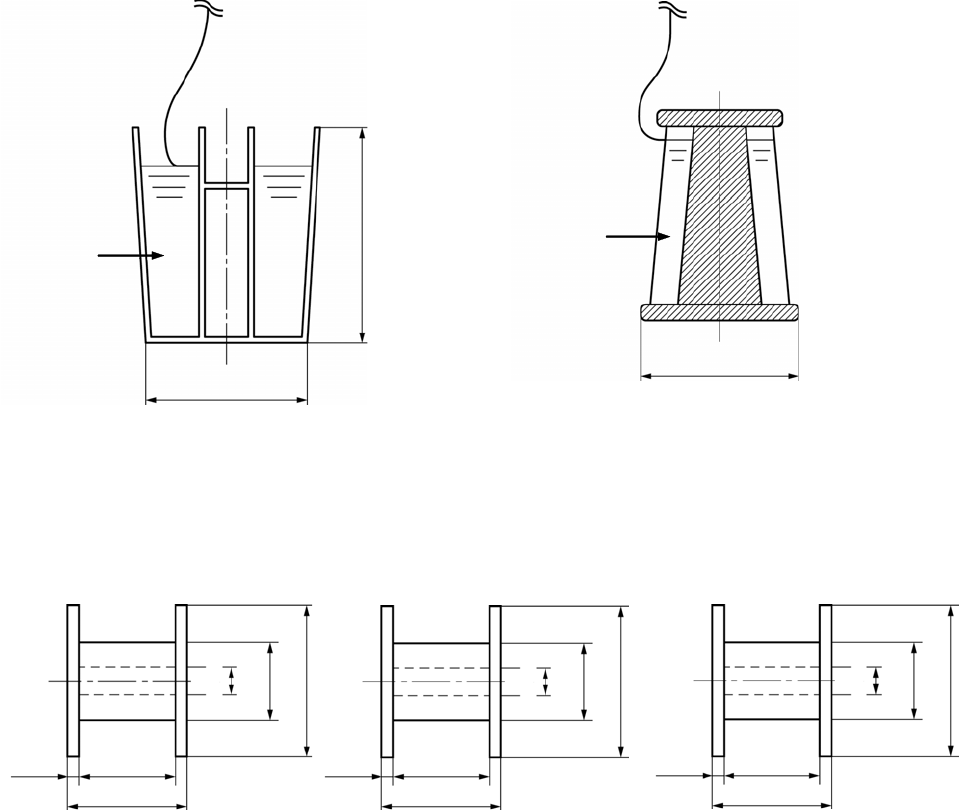

落地式线筒 (基本规格)
地面直径: ø300 mm以下
高度: 400 mm以下
请使用不妨碍跳线从顶端拉出的落地式线筒。
跳线
Ø300 以下
400 以下
ø
跳线
Ø300
○ ×
※ 有关上述以外的尺寸、形状，请另行与本公司联络。
•
卷盘 (以JIS P-3为准)
<卷盘对应1 (基本规格) > <卷盘对应2> <卷盘对应3>
90 ± 0.2 mm
Ø20 ± 0.5 mm
110 ± 0.6 mm
10 ± 0.2 mm
60 ± 0.3 mm
Ø130 ± 0.5 mm
(90 mm)
Ø16 ± 0.5 mm
(110 mm)
(10 mm)
(60 mm)
Ø130 mm ~ Ø200 mm
(90 mm)
Ø32 ± 0.5 mm
(110 mm)
(10 mm)
(60 mm)
Ø130 mm ~ Ø200 mm
※ 有关上述以外的尺寸、形状，请另行与本公司联络。
- 23 -
AVK3 2005.1101

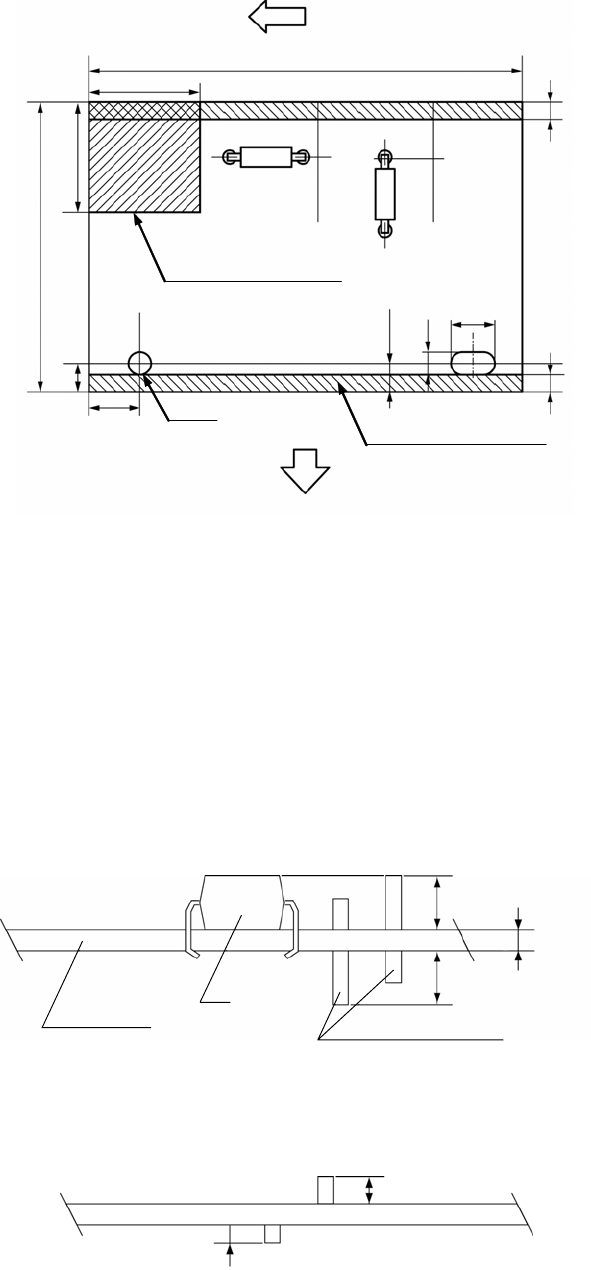

6. 印刷基板设计基准
6.1 印刷基板规格概要
印刷基板的输送方向
50～508
30
缺口的最大尺寸
不允许存在元件的范围
机器前侧
5 ± 0.1
※
5 ± 0.1
※
50～381
Min. 5
Min. 5
5
3 3
30
5 ± 0.1※
Ø4
+0.1
0
Ø4
+0.1
0
注 1. ※印的5 mm为标准尺寸。其他尺寸为特殊规格。
2. 其他基板有缺口等时，需要具体商讨。
6.2 插入前印刷基板上・下面的制约条件
根据上游设备已插入的元件，以及本机器的插入元件高度，可选择XY工作台的速度内的移动量。(多重联锁
功能)
(1) 速度内XY工作台移动量 (X=30 mm、Y=34 mm时)
(选择联锁1时)
(单位 : mm)
IC
印刷基板
方形销、圆形销等
Max. 6 Max. 6
1.6
(2) 速度内XY工作台移动量 (X=35 mm、Y=39.5 mm时)
(选择联锁2时)
Max. 3
Max. 2
※ 通过画面设定可更换。
