- 27 - AVK3 2005. 11 0 1 7. 标准功能 7.1 程序功能 (1) 步进重复 在多面基板，顺次插入同一位置的元 件程序 (2) 图形复制 在多面基板，设定一个图形后，在其 他位置上插入同一图形的程序方法。 (3) 极坐标变换程序 在多面基板， 设定一个图形后， 在其他位置上将其 按照 90° 、 180° 、 270° 和将图形旋转进行插件的程序方 法。 (4) 交替元件供给功能 (Z 交替 ) 预先将设置了同一…
- 26 -
AVK3 2005.1101

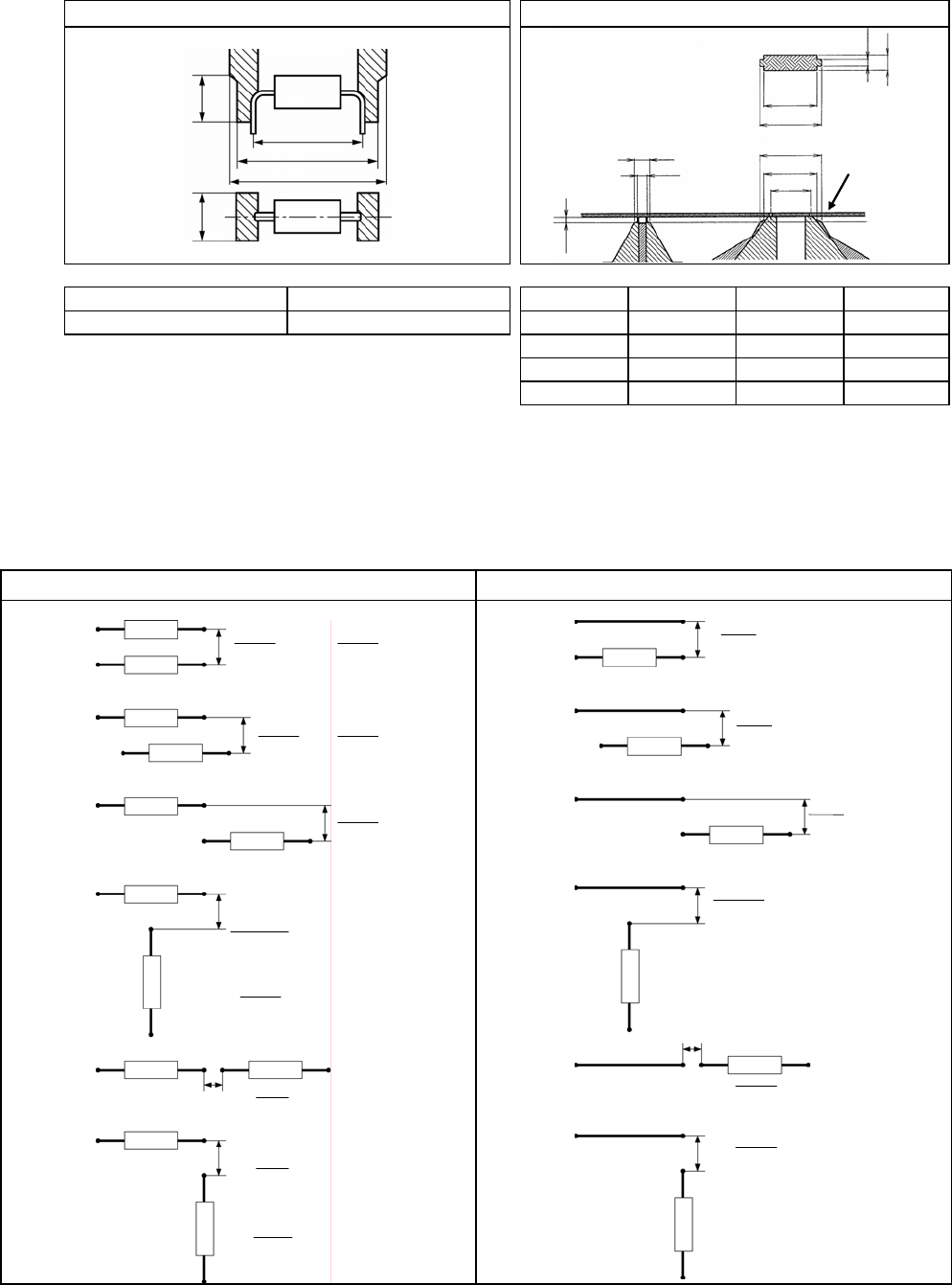

6.5 插入工具的死角
插入工具 (印刷基板上面的插入单元和下面的铁砧)，插入时下图的斜线部分与邻接元件之间必须留出空间。
插入单元死角 铁砧死角
P (插入间距)
L1
3
6
L2
L3
2.5
L5
L4
L4
L3
P
L5
3.6
印刷基板
H
L1 L2 H L3 L
4
L
5
P + 2.0 P + 7.5 0 P + 2.2 P + 2.2 3.6
1 P + 4 P + 4 3.6
2 P + 5.6 P + 9 6
6 P + 12 P + 14 11
6.6 与邻接元件必要间距的计算式
以下数值需要0.2 mm距离。
JW跳线直径：d、预插入元件的引脚线直径：d1、
预插入元件的本体直径：D1、插入元件的本体直径：D2
但是，引脚线与插入孔的中心点相同。
轴向元件和轴向元件之间 轴向元件和跳线JW (预插入JW时)
3.6 + d1
2
D1 + D2
2
或是
3.6 + d1
2
先 行
(取数值较大值)
先插入 A
L1- P + d1
2
A
B
先插入 B
3.6 + d1
2
4 + d1
2
先插入 A
A
B
先插入 B
3.6 + d1
2
或是
3 + D1
2
3.6 + d1
2
4 + d1
2
3.6 + d
2
L1 - P + d
2
4 + d
2
3.6 + d
2
3.6 + d
2
4 + d
2
- 27 -
AVK3 2005.1101

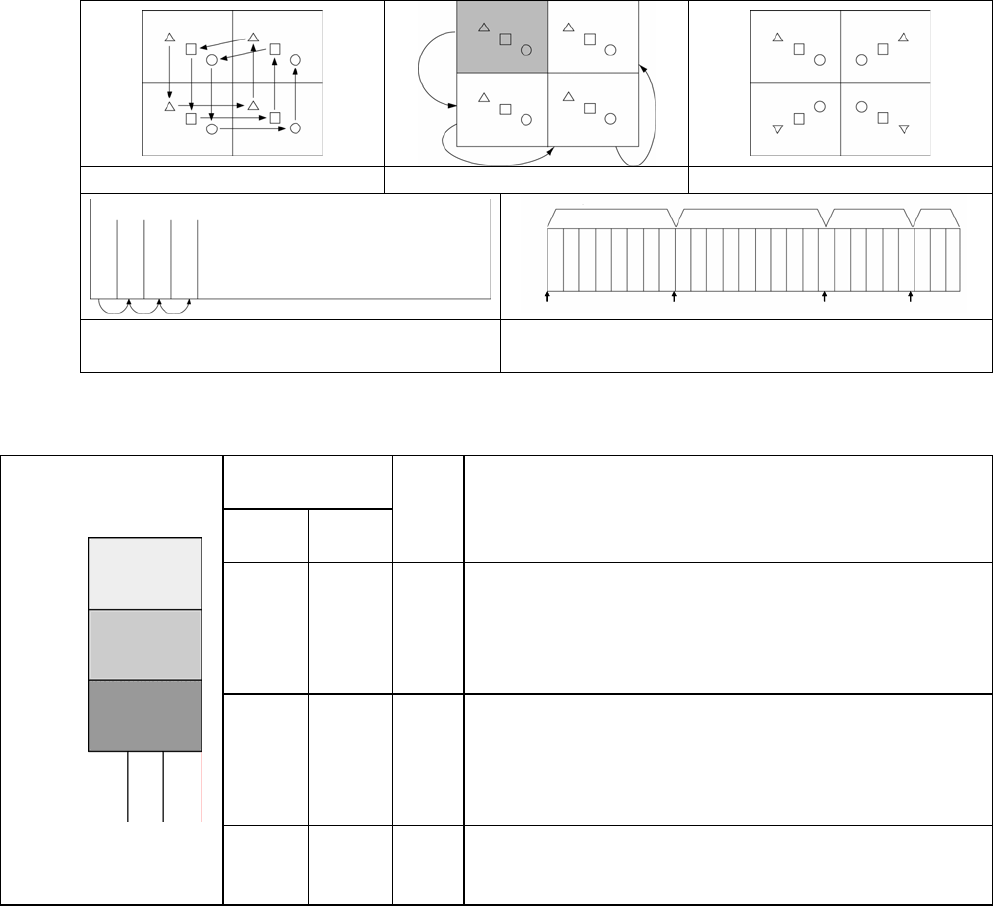

7. 标准功能
7.1 程序功能
(1) 步进重复
在多面基板，顺次插入同一位置的元件程序
(2) 图形复制
在多面基板，设定一个图形后，在其他位置上插入同一图形的程序方法。
(3) 极坐标变换程序
在多面基板，设定一个图形后，在其他位置上将其按照90°、180°、270°和将图形旋转进行插件的程序方
法。
(4) 交替元件供给功能(Z交替)
预先将设置了同一元件的复数料架安装于元件供给部上,当某料架上的元件用完时,可以自动地从预先设
置好的其他的料架进行插入的运转方式。
(5) 多原点功能
通过指定表示料架的位置Z编号，可按各程序设定元件供给部Z轴的原点，便于更换元件的准备。
步进重复 图形复制 极坐标变换程序
Z1 Z2 Z3 Z4
Z1
A 生产 B 生产 C 生产 D 生产
Z
120
多种原点 多种原点 多种原点 多种原点
交替元件供给功能
(Z交替)
多原点功能
7.2 三色信号塔
信号灯的颜色与亮灯标准
信号灯的
显示颜色
日本
国内
日本国
以外
分类 亮灯标准
红色 黄色 错误
停止
发生错误，机器停止时亮灯
• 发生吸着、上板、识别错误时亮灯
• 元件用完停止时，闪烁
机器停止，需要操作员的操作，无法自动恢复
错误解除后，通过复位，灯灭
黄色 白色 预告 在机器运转中，预告停机时亮灯
• 发生元件用完预告信息时闪烁
• 发生基板到达等待信息时亮灯
设备继续运转，需要操作员的操作(补充元件)
通过解除预告条件会自动灯灭、或者通过复位灯灭
红色
(日本国以外: 黄色)
黄色
(日本国以外: 白色)
绿色
(第一灯)
(第二灯)
(第三灯)
绿色 绿色 运转中 在AUTO状态下生产运转中亮灯
• 机器停止时灯灭
• 信号灯红灯亮时，绿灯灭
※ 亮灯／闪烁模式同时发生时，亮灯优先。
- 28 -
AVK3 2005.1101

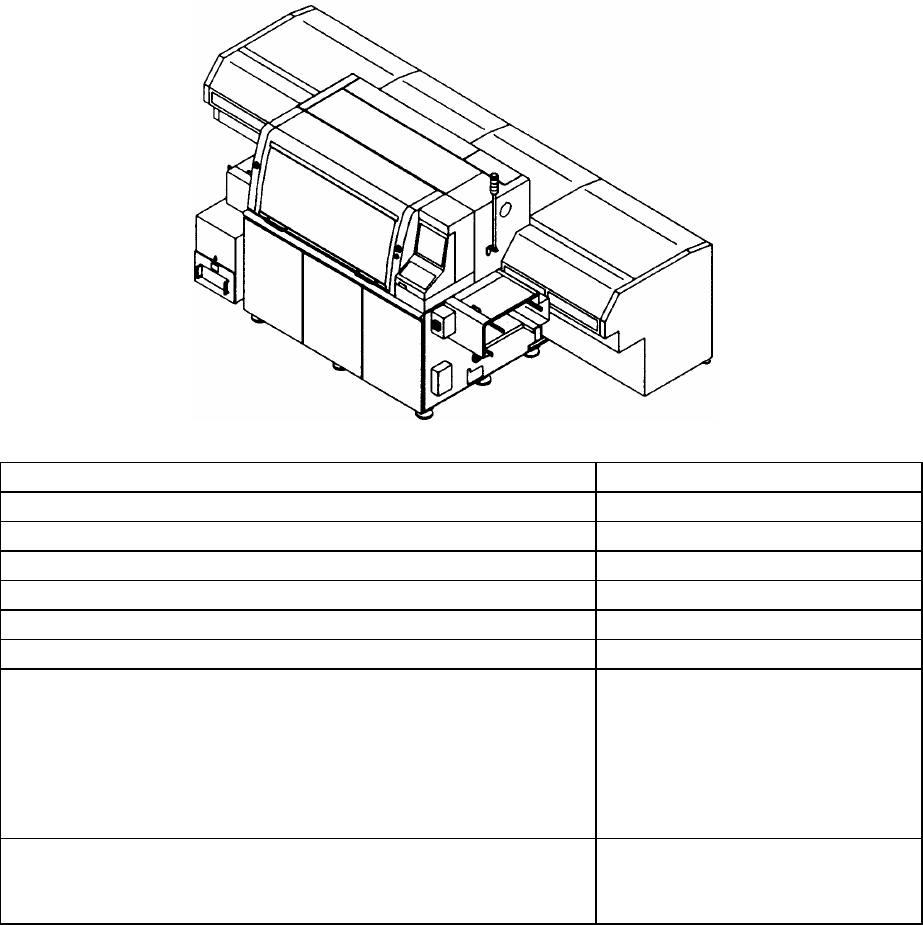

8 标准主体构成
J 主体
J 附属品
项目 数量
轴固定零件 (搬送机械用) 1套
调整螺栓用扳手 2个
元件检测传感器用工具 1个
元件盒用支架 6个
除销用工具 1个
伺服锁、维护开关用键 1套
使用说明书 1套
• 操作手册
• 程序手册
• 维护手册
• 参考手册
• 元件一览表
系统磁盘 1套
• 机器参数磁盘
• 辅助信息磁盘
