- 13 -
AVK3 2005.1101

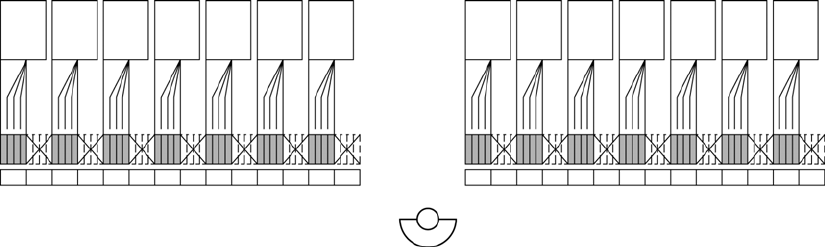

(3) 52 mm编带扁平包装 (包装宽度 Max. 85 mm) (28站 + 28站)
(使用AVK盒时)
52mm
(
N85
)
1234567891011121314 16171819202115 22 23 24 25 26 27 28
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
<ZL> <ZR>
※1: 6层盒(26 mm/52 mm编带共用，1个盒能够供给6个扁平包装(AMMO包装) 。
※2: 26 mm/52 mm共用盒的扁平包装 (AMMO包装) 宽度最大为80 mm。
※3: 26 mm/52 mm共用盒是AVK2、AVK2B、AVK3专用，AVK无法搭载。
但是，AVK的4站盒，也可在AVK2、AVK2B、AVK3搭载。
- 14 -
AVK3 2005.1101
4.7 元件供给部 (NM-AA31)
J 概要
元件最多可对应60品种 (26 mm、52 mm元件带式) 。
另外，也搭载了元件用完的EOP整体对应功能 (画面选择)，提高机器的运转率。
4.8 元件供给部的构成例 (NM-AA31)
26/52 mm 共用盒
(包装宽度 80 mm)
26 mm 盒 (AVK)
料架设置位置
(6 料架/1 盒): AV2, AVK2B, AVK3
(4 料架/1 盒): AVK
26
mm
1
(包装台 4 层)
52 mm 盒
(包装宽度 85 mm)
26
mm
26
mm
26/52 mm
(N80-6)
26/52 mm
(R80-6)
52 mm
(N80)
52 mm
(R80)
52 mm
(N85)
23456789 10
15 14 13 12111098765432 1
26 mm、52 mm 料架
可任选其一
26 mm 料架 52 mm 料架
盒设置位置
(10 处): AVK2, AVK2B, AVK3
(15 处): AVK
26 mm 和 52 mm 共用，对应 N80
和 R80 最多可搭载 60 站料架
(包装台 6 层)
52 mm 盒 (AVK)
(包装宽度 80 mm)
对于 N80 和 R80
使用 3 个 26 mm 盒的空间。
(包装台 4 层)
使用 2 个 26 mm 盒的空
间。
(包装台 4 层)
(1) 新开发的6层盒 (26 mm/52 mm共用盒)
26 mm编带扁平包装 (60站)
52 mm编带扁平包装 (60站) (扁平包装宽度80 mm以下) 时
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
123154679810
(2) 52 mm编带扁平包装 (包装宽度 Max. 80 mm) (40站) 时
(使用AVK盒时)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
- 15 -
AVK3 2005.1101
(3) 52 mm编带扁平包装 (包装宽度 Max. 85 mm) (28站)
(使用AVK盒时)
52mm
(
N85
)
1234567891011121314
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
※1: 6层盒(26 mm/52 mm编带共用，1个盒能够供给6个扁平包装(AMMO包装) 。
※2: 26 mm/52 mm共用盒的扁平包装 (AMMO包装) 宽度最大为80 mm。
※3: 26 mm/52 mm共用盒是AVK2、AVK2B、AVK3专用，AVK无法搭载。
但是，AVK的4站盒，也可在AVK2、AVK2B、AVK3搭载。
