- 3 - AVK3 2005. 11 0 1 搭载中心化功能 通过搭载电子元件的中心偏移补正功 能， 编带的中心偏移较大时， 可回避电子元件和插入推杆的干扰， 实现了可靠 性高的插件。 缓冲器式编带切刀装置 由于编带切刀一侧 2.5 mm ，左右 5 mm 的缓冲功能，万一编带切刀夹住异物时可减少编带切刀的损伤。 编带切刀通常开闭 动作驱动轴 缓冲器 缓冲器动作方向 缓冲器动作时 编带切刀 通常动作时编带切刀关闭状态 在编带切刀关闭状…
- 2 -
AVK3 2005.1101
4方向插入速度
插入单元的的小型、通过采用轻量化和中空电机的直接驱动方式，改善了插件头旋转时的损失。另外，与以往相比
能够反方向旋转，通过4方向插入而大幅度改善了生产率。
以前
90°插入
(0.15 秒)
0°插入
(0.18 秒)
270°插入
(0.27 秒)
180°插入
(0.3 秒)
逆时针旋转
<原点>
AVK3
中空电机
插入单元
直接驱动方式
180°插入
(0.15
秒)
90°
插入
(0.12
秒)
0°
插入
(0.15
秒)
270°
插入
(0.24 秒)
顺时针旋转 逆时针旋转 <原点>
元件供给部2分割
由于元件供给部2分割，根据生产状况可选择供给部的动作条件，提高了运转率。
(动作条件有5模式)
由于是随机存取方式，只需按钮操作插入错误就可恢复，插入错误时的修复可立即进行。
随机存取方式
可靠性高
消耗元件长寿命化
• 通过编带切刀、引脚切刀 (固定侧) 的两用化，实现了消耗元件的长
寿命化。
• 插入引导销/推杆/使用超硬材质，实现了长寿命化。
两用化
切割芯片
编带切刀
基座
采用圆弧状扁平电缆
• 插件头、铁砧旋转部采用圆弧状扁平电缆，实现了可动部配线的长寿
命化。
圆弧状
扁平电缆
(2芯)
- 3 -
AVK3 2005.1101
搭载中心化功能
通过搭载电子元件的中心偏移补正功能，编带的中心偏移较大时，可回避电子元件和插入推杆的干扰，实现了可靠
性高的插件。
缓冲器式编带切刀装置
由于编带切刀一侧2.5 mm，左右5 mm的缓冲功能，万一编带切刀夹住异物时可减少编带切刀的损伤。
编带切刀通常开闭
动作驱动轴
缓冲器
缓冲器动作方向
缓冲器动作时
编带切刀
通常动作时编带切刀关闭状态
在编带切刀关闭状态下缓冲器动作时
标准搭载全体自己补正功能
识别插入位置的所有孔 (2孔) 的位置，最佳的补正插入位置实现了稳定插入。
而且通过旋转补正、插入间距补正能够高精度的定位补正 (XY、θ、W) ，实现了高插入率。
灵活性
统一插入单元
• 通过摆动式折弯模，使用1种工具对应直径为ø 0.4～ø 0.8，插入间距为5～26 mm，提高了灵活性。
• 由于对象元件不需更换插入单元，飞跃地提高了生产率。
Spring
摆动式
Bending die
Component lead
Insertion Guide
线直径 Ø0.4 线直径 Ø0.8
无浮起
[AVK 系列]
固定式
Bending die
有浮起
[旧模型 (AE, AV, AVB)]
- 4 -
AVK3 2005.1101

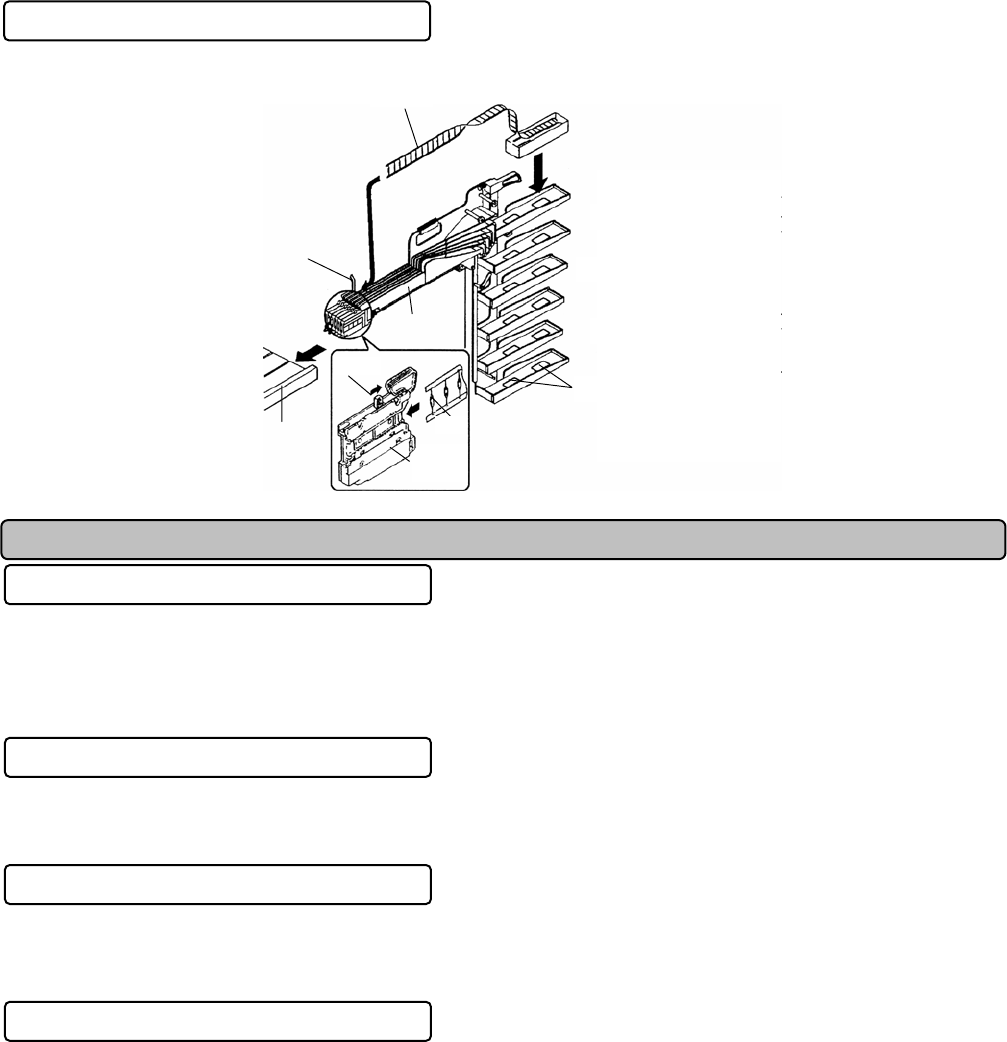

混载26/52料架
通过6连纵型元件盒，可混载26 mm、52 mm的料架，能够确保NM-AA30最大120连数， NM-AA316最大60连数。
扁平包装
元件
元件
盒
料架
脱卸杆
元件
料架
杆
元件供给
部位
爪
爪
间隔板
操作性维护性的提高
3国语表示
机器操作的内容显示在彩色液晶画面上，可以对话方式操作。
另外可在画面上简易进行日、英、中的语言选择。
而且，操作员和生产管理所必须的信息可在画面、软盘、打印机(选购件) 输出。(3国对应)
全球对应变压器的采用
内藏可对应200、220、380、400、420、480V的全球对应变压器无需外接变压器。
NC数据的互换性
本公司既成机种 (AV、AVB、AVF、AVG、AVP、AVK、AVK2、AVK2B) 的NC数据可直接使用。
另外跳线NC数据可在JVK、JVK2、JVK3 、JVK3B的数据中输出。
推荐补修元件的共通共用化
与以往机器 (AVK系列) 使用的推荐补修元件具有共用性。
(注: 不含引脚切刀 (固定侧) )
