- 18 -
AVK3 2005.1101
J 第一孔识别补正
通过识别基板上的第一插入点补正基板整体的偏移之功能。
步进&重复数据时，识别各图形的第一插入点，补正每个图形的偏移。
※ 基准孔识别和第一孔识别两者都选择时，第一孔识别为有效。
第一孔识别概念图
第一插入点
实际的基板位置
NC 数据上的第一
插入点
Δ
Y
Δ
X
Δ
Y
Δ
X
插入点 A
NC 数据上的基板位置
插入点 A’
(
Δx, Δy) 基板偏移量
在全插入点加上 (Δx, Δy)进行插入
步进重复数据时的第一孔识别概念图
图形 1 的第一插入点
ΔY1
ΔX1
NC 数据上的图形 1 的第一插入点
NC 数据上的
图形位置
插入点 A
ΔX1
ΔY1
图形 2 的第一插入点
NC 数据上的
图形 2 的
第一插入点
实际的图形位置
插入点 B
ΔX2
ΔY2
ΔX2
ΔY2
插入点 B’
插入点 A’
(ΔX1, ΔY1) = 图形1的图形偏移量
(ΔX2, ΔY2) = 图形2的图形偏移量
在图形1插入点加上 (ΔX1, ΔY1)
在图形2插入点加上 (ΔX2, ΔY2)
- 19 -
AVK3 2005.1101
5. 插入元件规格

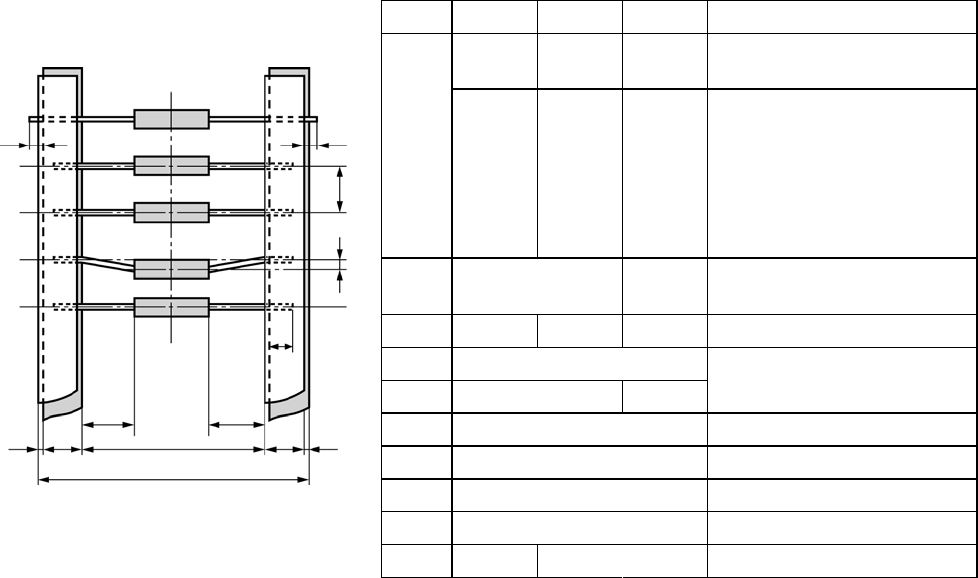

5.1 轴向元件编带规格
精度
I II III
备 注
0
+0.2
26
0
+0.5
26
0
1.5+
26
W
( )
0
+0.2
52 ( )
0
+0.5
52 ( )
0
+1.5
52
注: 4、7、8
52mm编带具有负公差的W尺
寸，需要52mm特殊对应的料架
( ) 。
0
5.1+
51
注 4、5、6、7、8
P 5±0.3
5±0.5
※
累积间距的误差的容许值是20间
距时为±2mm。
L
1
- L
2
0.2以下 0.5以下 1以下
T
6±1
※
Z
1.0以下 1.2以下
※
R 0
※ 引脚线端子不可从编带上突出
t
3.2以上
※
引脚线端子部分在编带上的长度
S
0.8以下
※
U
65.5以下
RR
P
Z
t
L
2
L
1
ST W TS
U
备注 5P插入
注 1. ※印符合JIS标准。其他是Panasonic规格
2. 使用序列编带时，按照上述尺寸。
3. 引脚线，请使用镀锡处理后的锡材。(锡含有量在95%以上。)
4. 从52 mm编带插入5 mm间距时，需要另行商讨。
5. 52 mm编带，具有负公差的W尺寸，需要52 mm特殊对应的料架
( ) 。
0
5.1+
51
6. 52 mm编带，具有正公差的W尺寸，使用52 mm特殊对应的料架
( ) 时，元件中心发生偏移的可能
性较大。
0
5.1+
51
7. 中央夹头不能使用玻璃二极管等，强度弱的元件。
8. 插入间距在元件中心容许偏移范围内时，元件强度弱的元件无需定中心也可插入。(使用52 mm特殊对
应料架时)
9. 由于元件本体的边缘形状，对中心效果会有偏差的可能性。
10. 元件主体的长度，最长为15 mm。在这以上时请另行与本公司联络。
11. U尺寸 (U = S + T + W + T + S) 请设置在65.5 mm 以下。
- 20 -
AVK3 2005.1101
5.2 插入对象元件
J 轴向元件
插入间距 (P) 26mm编带 5.0～12.7 mm间距
52mm编带 5.0～26.0 mm间距
※ 对5.0 mm间距的插入，请使用精度 (I) 的编带。
(请参照「5.1 轴向元件编带规格」)
元件引脚线直径不超过 (d) ø0.4～0.8 (ø0.8)
元件本体直径 (Dd) Max. ø4.4 (使用1.6 mm基板时)
※ 引脚线，请使用镀锡处理后的锡材。(锡含有量在95%以上。)

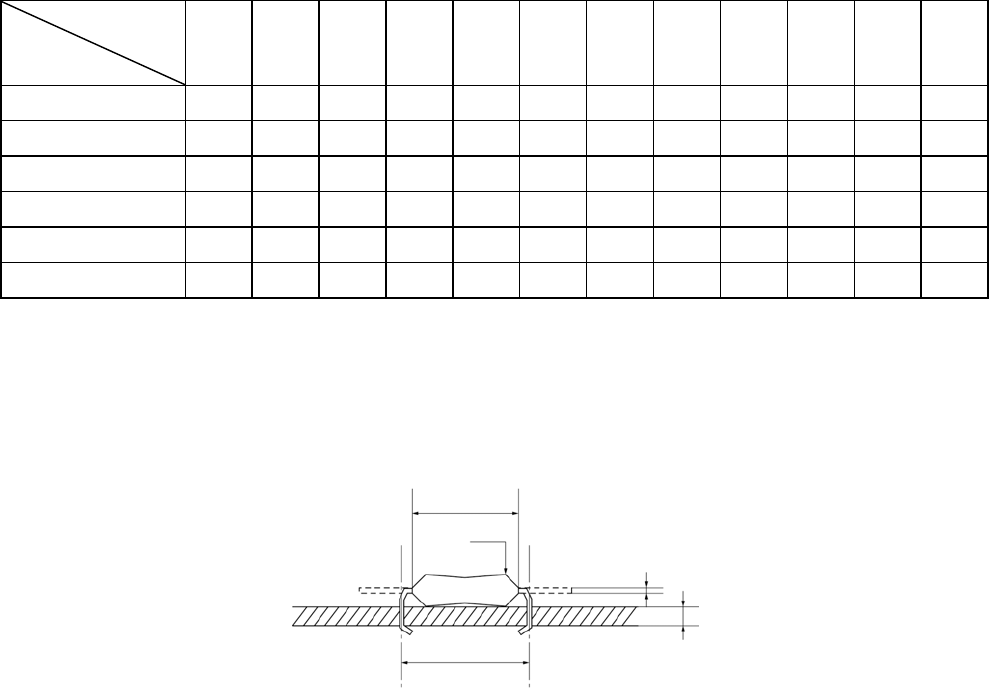

※ 但是，主体直径受插入基板厚度限制，请参照下表。
主体直径
(ø)
基板厚度 (mm)
1.7 2.0 2.3 2.6 2.9 3.2 3.5 3.8 4.1 4.4 4.7 5.0
1.0
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1.2
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1.4
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △
1.6
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ △
1.8
○ ○ ○ ○ ○ ○ ○ ○ ○ △ △ ×
2.0
○ ○ ○ ○ ○ ○ ○ ○ △ △ × ×
○: 能够插入，×: 不能插入、△: 请另行与本公司联络。 (插入后的元件 (引脚线)形状变化。)
元件本体长度 (Lb) 编带精度 (I) 时 Max. Lb = 插入间距 (P) - 1.6
编带精度 (II) 时 Max. Lb = 插入间距 (P) - 2.0
编带精度 (III) 时 Max. Lb = 插入间距 (P) - 2.7
※ 因此插入5mmP时，Max. Lb = 3.4mm。
(5 - 1.6 = 3.4)
Lb
Db
d
t
P
※ 使用中央夹头时，可插入与编带精度 (I) 使用時等效的元件长度。
(但是，由于元件的边缘形状，中央夹头精度不同时需要确认元件。)
※ 引脚线弯曲部的半径随引脚线的直径、材质而变化。
(引脚线直径在细软材质的情况下，弯曲部半径变小，引脚线在粗硬的情况下，弯曲部半径会变大。)
※ 扭曲时的推杆标记、扭曲时的扭曲标记残留在引脚线。标记随插入元件的引脚线直径和材质而异。
J 跳线
插入间距: 5～26 mm
跳线直径: ø0.6±0.02 mm
※ 引脚线，请使用镀锡处理后的锡材。(锡含有量在95%以上。)
