8 标准主体构成
J 主体
J 附属品
项目 数量
轴固定零件 (搬送机械用) 1套
调整螺栓用扳手 2个
元件检测传感器用工具 1个
元件盒用支架 6个
除销用工具 1个
伺服锁、维护开关用键 1套
使用说明书 1套
• 操作手册
• 程序手册
• 维护手册
• 参考手册
• 元件一览表
系统磁盘 1套
• 机器参数磁盘
• 辅助信息磁盘
- 29 -
AVK3 2005.1101
9. 选购件
■选购件的分类如下所示。
对应分类 内容
Factor
y
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交货后追加。但是，必须在现场施工。
Custome
r
能够在主体交货后追加。不需要在现场施工。
※ 根据客户的机器规格No.等，有可能会出现不适合上述分类的情形。详情,请在购买之前与本公司联络。
• 请客户根据用途，选择所需的选购件。
目的/功能 选购件名称 对应分类
1
扩大搬送基板的尺寸。(530× 381 mm为止) 扩大搬送基板的尺寸
On-site
2
基板不良标记用传感器识别。
不良标记识别
(传感器方式)
Factory
3
为了将插入后的基板从下板部推入托盘箱架的功能。
P-PUSH
Factory
4
对没有基准销孔的基板校正外形，进行基板搬入・搬出的功能。 基板外形搬送
Factory
A
5
搬送2张基板至XY工作台，为了在1工序生产2张基板的功能。 搬送2张基板
Factory
1
自动变更XY工作台･上板部･下板部的导轨宽度。 宽度自动调整
Factory
B
2
对应基板厚度 0.6mm～2.0mm
对应厚基板
0.6mm～2.0mm
Customer
1
对应插入间距为5～26mm的跳线插入。 对应跳线
Factory
C
2
对应引脚线直径0.4 mm～1.0 mm的轴向元件插入。
元件引脚直径对应
0.4 mm～1.0 mm
Customer
1
打印生产管理信息、程序数据。 打印机
On-site
2
在信号塔的红灯亮时，以蜂鸣器报警。 报警蜂鸣器
On-site
3
以手动方式停止蜂鸣器。 报警蜂鸣器消音
On-site
4
在RS232C与上位通信。 对应上位 (RS232C)
On-site
D
5
美国的表面实装机制造协会制定的界面。
SMEMA
On-site
- 30 -
AVK3 2005.1101

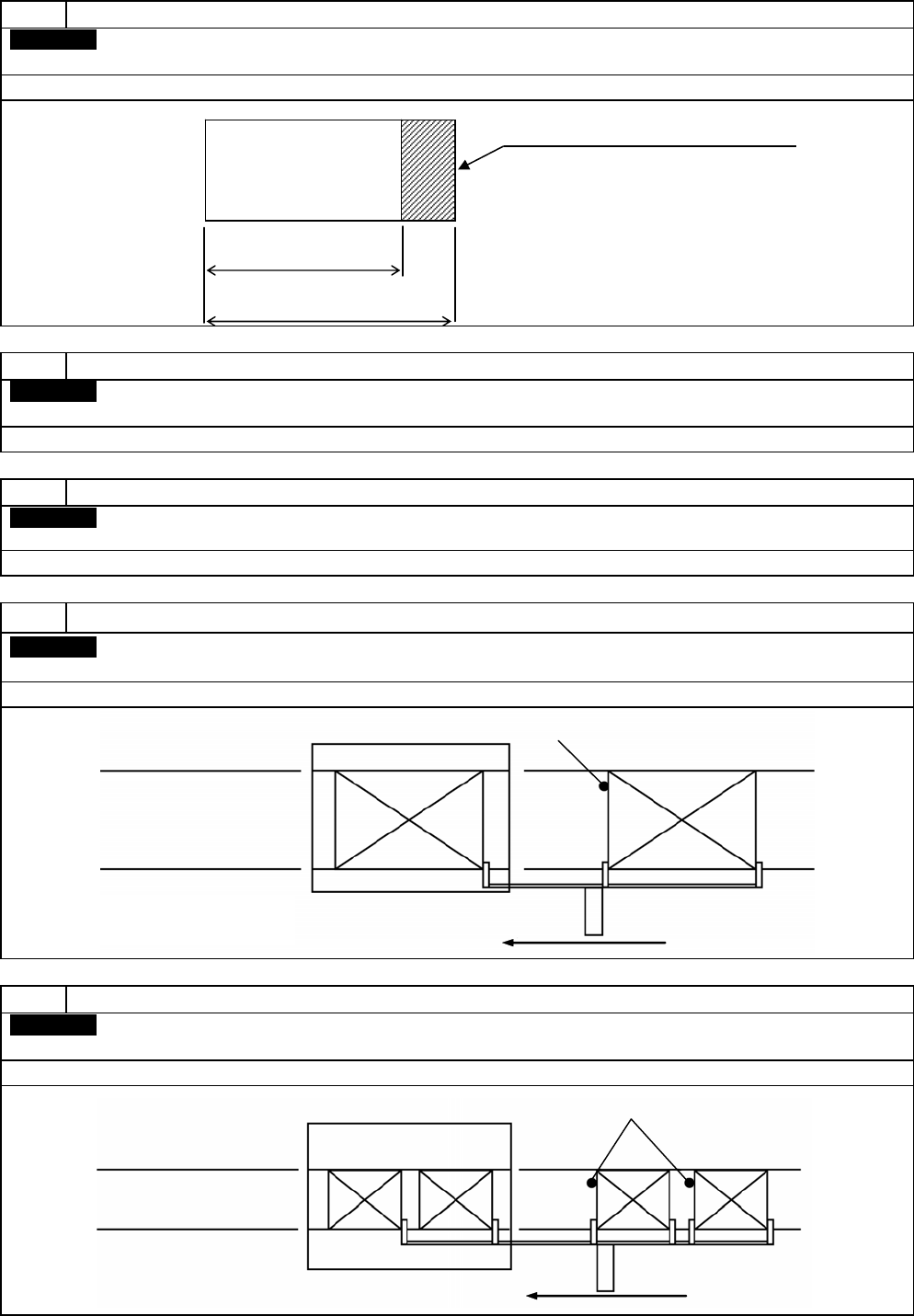

A-1
扩大搬送基板的尺寸。(530 × 381 mm为止)
On-site
扩大搬送基板的尺寸
• 最大尺寸: 508 × 381 → 530× 381 mm
A-2
基板不良标记用传感器识别。
Factory
不良标记识别功能 (传感器方式)
• 表示基板内的不良图形的不良标记通过传感器识别，在不良图形不进行插入动作。
A-3
为了将插入后的基板从下板部推入托盘箱架的功能。
Factory
P-PUSH
• 使用托盘箱式收纳装置时，需要将插入后的基板押入托盘箱架。
A-4
对没有基准销孔的基板校正外形，进行基板搬入・搬出的功能。
Factory
基板外形搬送
• 基板尺寸: Min. 50 × 50 mm、Max. 508 × 381mm (基板纵横比: 长度≦宽度。)
基板搬送单元
基板止动器 上板部 XY 工作台 下板部
A-5
输送2张基板至XY工作台，为了在1工序生产2张基板的功能。
Factory
输送2张基板
• 基板尺寸: Min. 50 × 50 mm、Max. 250 × 250 mm (基板纵横比: 长度≦宽度。)
基板搬送单元
基板止动器 上板部
XY 工作台 下板部
自动调整(标准销:X方向)
的组合请与本公司联络
。
但是，斜线部分不可插入。
508
※与宽度自动调整(标准销:X方
向
)
的组合请与本公司联络
。
530
※与宽度自动调整(标准销:X
方向
)
的组合请与本公司联
※不能与宽度自动调整(标准销:X方
向
)
相组合
。
