- 34 -
AVK3 2005.1101

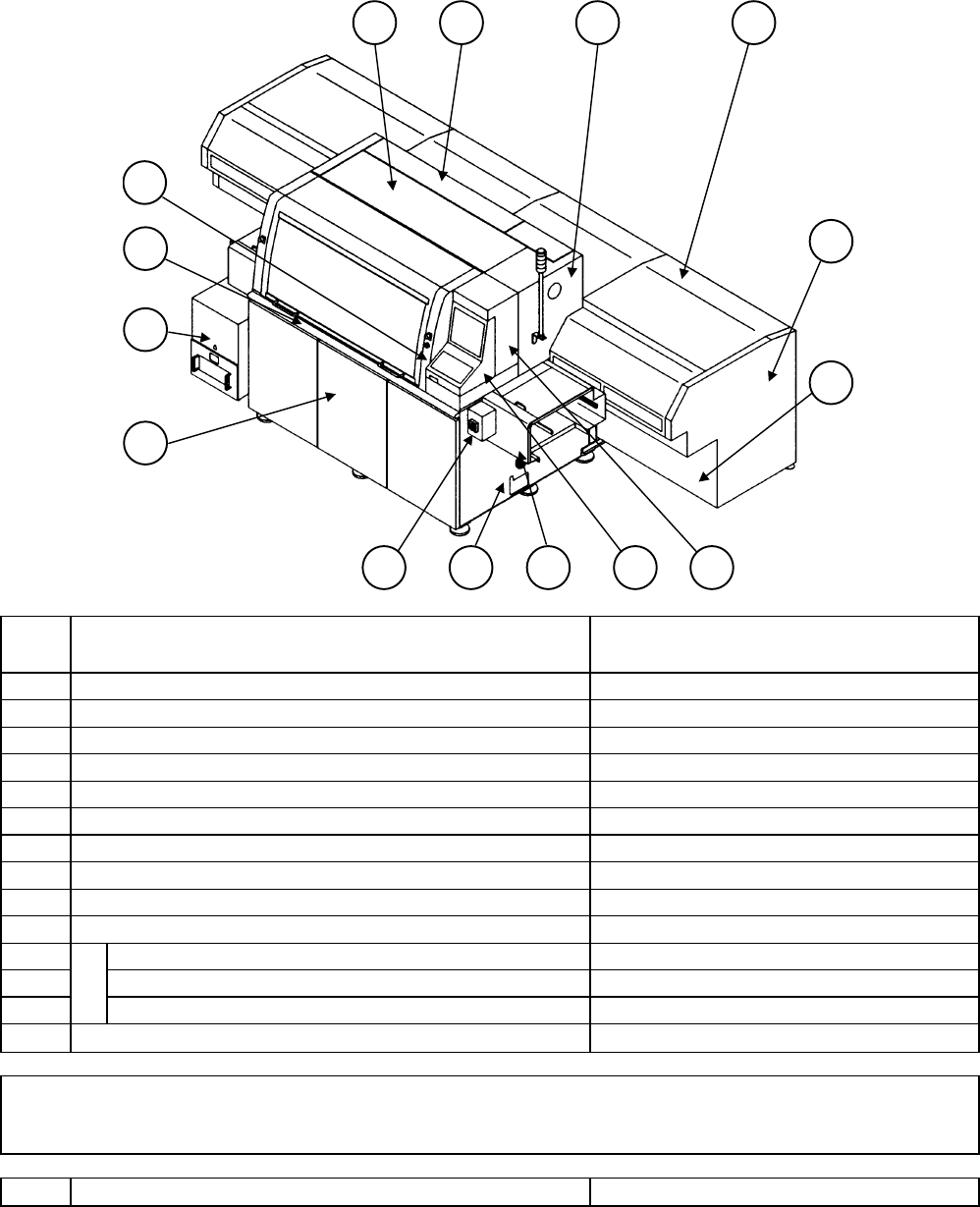

10. 涂饰颜色
J 本公司的标准颜色
白色 W-13 (G50)
J 涂饰颜色的指定
请在接受客户指定时使用。
4
15
14
9
8 10 7 6 5
13
12
11321
图是NM-AA30。
No.
可以指定涂饰的部位
(本公司的标准颜色的部位)
涂饰颜色的指定
(原则上需要颜色样本。)
1
顶盖
2
背面盖
3
侧板、盖 (左、右)
4
前面侧边盖 (左、右)
5
监控器安装盖
6
监控器外装盖
7
上板、下板部盖
8
主要开关盖
9
前面盖 (3个)
10
侧板、下侧盖 (左、右)
11
后面BOX盖
12
侧面盖 (左、右)
13
BOX盖上、下部
Z
轴
BOX
14
编带废料盒
(注) 关于下记部位，无法对应涂饰颜色的变更。
机器内部盖 、打印机、既成产品等
所持操作板(树脂成形)
15
皮带扣紧线 (橡胶)
- 35 -
AVK3 2005.1101

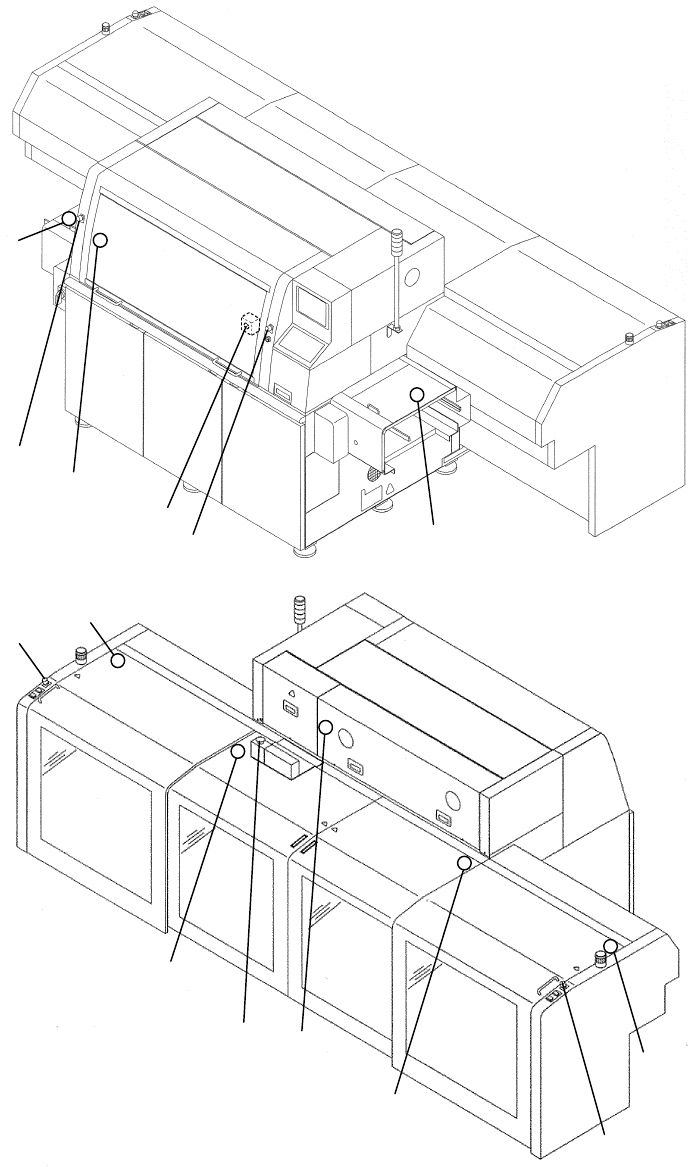

11. 安全装置
为了安全使用本机器，在AVK3上安装了如下所示的安全装置。
若在机器运转时按下紧急停止开关、或者在打开盖时，会强制性中止运转。
11.1 NM-AA30
1
1
2
2
2
3
2
1
2
1
2
2
1
2
1: 紧急停止开关
2: 联锁开关
3: 维护开关
- 36 -
AVK3 2005.1101

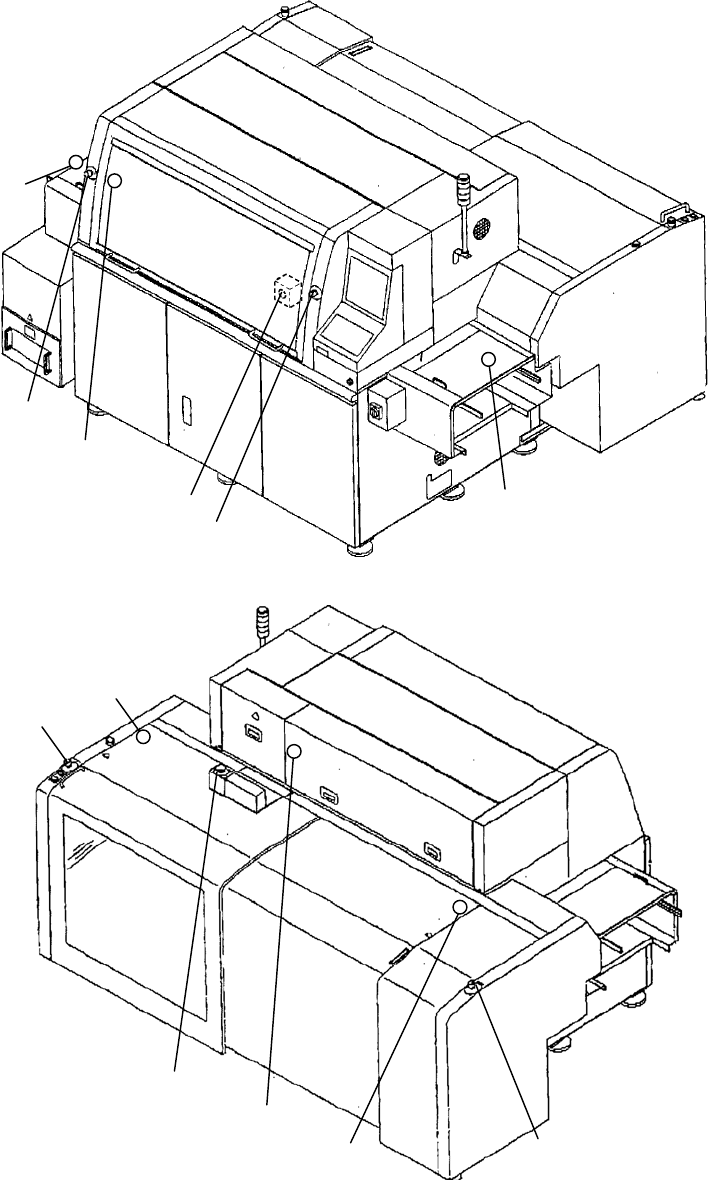

11.1 NM-AA31
1
1
2
2
2
3
2
1
1
2
2
1
1: 紧急停止开关
2: 联锁开关
3: 维护开关
