- 14 -
AVK3 2005.1101
4.7 元件供给部 (NM-AA31)
J 概要
元件最多可对应60品种 (26 mm、52 mm元件带式) 。
另外，也搭载了元件用完的EOP整体对应功能 (画面选择)，提高机器的运转率。

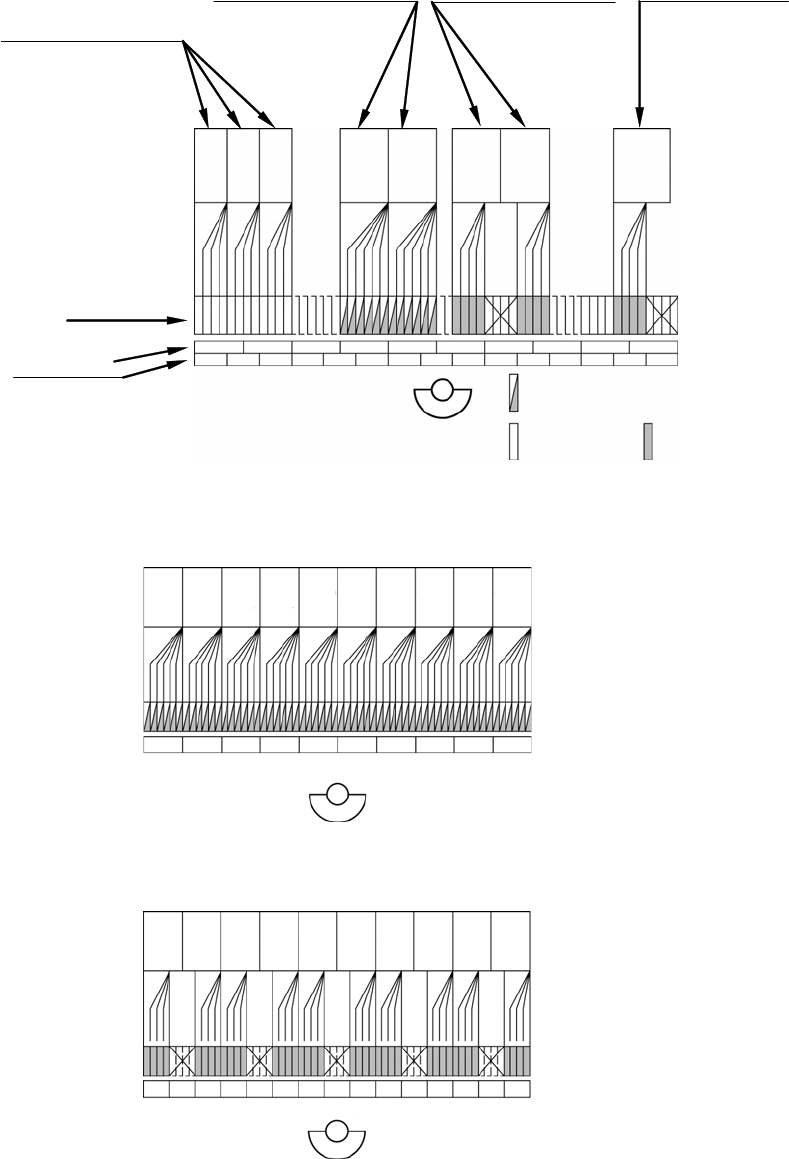

4.8 元件供给部的构成例 (NM-AA31)
26/52 mm 共用盒
(包装宽度 80 mm)
26 mm 盒 (AVK)
料架设置位置
(6 料架/1 盒): AV2, AVK2B, AVK3
(4 料架/1 盒): AVK
26
mm
1
(包装台 4 层)
52 mm 盒
(包装宽度 85 mm)
26
mm
26
mm
26/52 mm
(N80-6)
26/52 mm
(R80-6)
52 mm
(N80)
52 mm
(R80)
52 mm
(N85)
23456789 10
15 14 13 12111098765432 1
26 mm、52 mm 料架
可任选其一
26 mm 料架 52 mm 料架
盒设置位置
(10 处): AVK2, AVK2B, AVK3
(15 处): AVK
26 mm 和 52 mm 共用，对应 N80
和 R80 最多可搭载 60 站料架
(包装台 6 层)
52 mm 盒 (AVK)
(包装宽度 80 mm)
对于 N80 和 R80
使用 3 个 26 mm 盒的空间。
(包装台 4 层)
使用 2 个 26 mm 盒的空
间。
(包装台 4 层)
(1) 新开发的6层盒 (26 mm/52 mm共用盒)
26 mm编带扁平包装 (60站)
52 mm编带扁平包装 (60站) (扁平包装宽度80 mm以下) 时
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
26/52mm
(
N80-6
)
26/52mm
(
R80-6
)
123154679810
(2) 52 mm编带扁平包装 (包装宽度 Max. 80 mm) (40站) 时
(使用AVK盒时)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
52mm
(
N80
)
52mm
(
R80
)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
- 15 -
AVK3 2005.1101

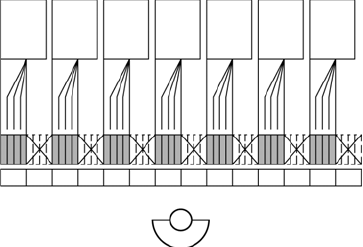

(3) 52 mm编带扁平包装 (包装宽度 Max. 85 mm) (28站)
(使用AVK盒时)
52mm
(
N85
)
1234567891011121314
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
52mm
(
N85
)
※1: 6层盒(26 mm/52 mm编带共用，1个盒能够供给6个扁平包装(AMMO包装) 。
※2: 26 mm/52 mm共用盒的扁平包装 (AMMO包装) 宽度最大为80 mm。
※3: 26 mm/52 mm共用盒是AVK2、AVK2B、AVK3专用，AVK无法搭载。
但是，AVK的4站盒，也可在AVK2、AVK2B、AVK3搭载。
- 16 -
AVK3 2005.1101
4.9 基板识别补正功能
J 概要
随生产状况 (基板精度、元件精度等) 可选择各种识别模式，能够高品质、高精度的插件。
识别模式，有补正各插入点的2个孔和补正基板整体2种。前者有全孔补正、任意孔补正、修复补正、θ补
正、间距补正的模式，后者有基板偏移补正、基板倾斜补正的模式。
将前者称为各插入点双孔识别补正，后者称为基板孔识别补正。
J 各插入点双孔识别补正 (全孔补正、任意孔补正、修复补正、θ补正、间距补正)
有关各插入点的补正功能。
全孔补正 ............. 识别基板插入点的双孔，寻找NC数据与X、Y坐标的偏移，插入时补正其偏移之功能。
任意孔补正.......... 识别NC数据指定的插入点的双孔，寻找NC数据与X、Y坐标的偏移，插入时补正其偏移
之功能。
修复补正 ............. 识别引起插入错误的双孔恢复插入点，寻找NC数据与X、Y坐标的偏移，插入时补正其
偏移之功能。
θ补正................... 全孔补正、任意孔补正、修复补正中的任一模式，寻找识别插入点2孔的倾斜，插入时补
正其偏移之功能。
间距补正 ............. 全孔补正、任意孔补正、修复补正中的任一模式，寻找识别插入点2孔的倾斜，插入时补
正与NC数据的偏移之功能。

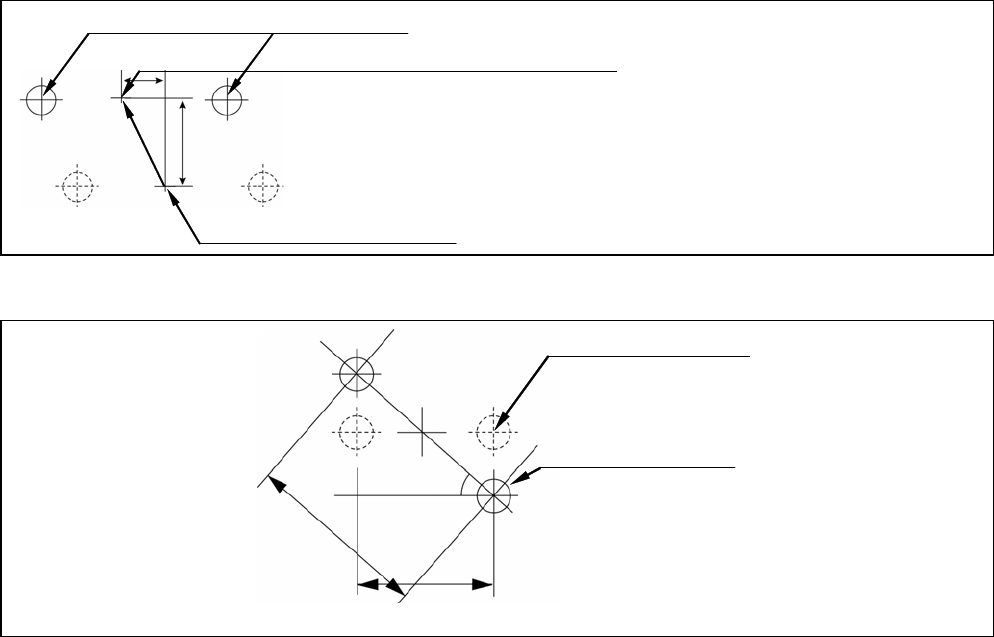

全孔、任意孔、修复补正概念图
识别的孔位置
实际的插入位置坐标 (X + ΔX, Y + ΔY)
ΔX
ΔY
NC 数据坐标 (x, y)
偏移量 ΔX、ΔY
※ NC数据坐标是，2孔间的中心点。
θ、间距补正概念图
在 NC 数据的孔位置
实际的孔位置
实际倾斜度θ
NC 数据间距
实际的间距
