- 1 -
AVK3 2005.1101
1.概要
轴向元件，跳线以插入速度0.12 秒/点插件，实现了业界首屈的低成本插件。
J 高生产率
1. 实现了业界最高的生产率。
• 插入速度以0.12 秒/点 (比以往机器提高20 % )
• XY工作台的轻量、高刚性化，实现高速化 (确保AVK2B以上)
2. 通过排除速度损失的因素，提高了实际生产速度。
• 插入单元的小型轻量化以及采用直接驱动方式，改善了插入单元旋转时的速度损失 (插入单元旋转时的速
度提高20 % )
J 可靠性高
1. 实现了消耗元件的长寿命化。
• 通过编带切刀以及引脚切刀 (固定侧) 的两用化，实现了长寿命化
2. 提高了基础部分的可靠性。
• 插件头、铁砧旋转部采用圆弧状平电缆，可动部配线的长寿命化
• 使用中空电机的直接驱动化，实现插件头旋转的皮带损失
J 灵活性
1. 统一了插入单元，不需要切换。
2. 通过摆动式折弯模，使用1种工具对应直径为ø 0.4～ø 0.8，插入间距为5～26 mm，提高了灵活性。
J 操作性･维护性的提高
1. 能够表示3国语。
• 在画面上能够简单变换日英中的语言表示
2. 采用了全球对应变压器。
• 内藏全球对应变压器，不需要外接。
3. 推荐补修元件共通共用化。
• 与以往机种 (AVK系列)使用的推荐补修元件的共用化 (注: 不含引脚切刀 (固定侧) )
2. 特长
高生产率
通过0.12秒/点的业界最高速插件的实现，实现了生产率的飞跃提高。
以往机种 (AVK2B)
AVK3
0.15秒/点 0.12秒/点
通过XY工作台的轻量、高刚性化，实现了高速化，大幅度改善了XY大移动时的损失。
AVK3
以前
速度 0.15 秒
速度 0.12 秒
速度 0.15 秒
速度
0.12 秒
39.5 mm
59.5 mm
Y
X
35 mm
55 mm
(※ 选择联锁 2 时)
速度 0.15 秒
速度
0.15 秒
45 mm
Y
X
45 mm
XY工作台高速化
挿入速度
- 2 -
AVK3 2005.1101

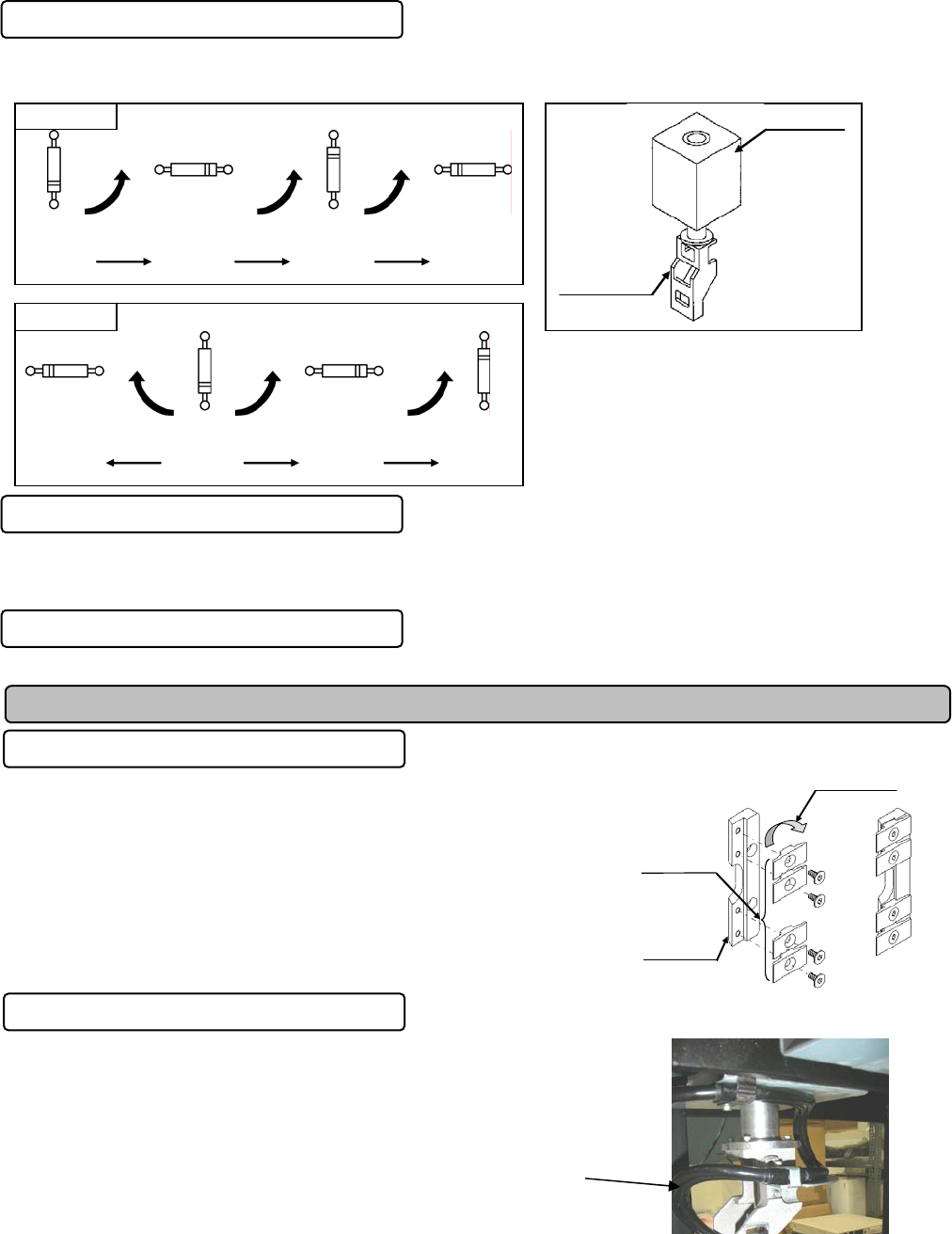

4方向插入速度
插入单元的的小型、通过采用轻量化和中空电机的直接驱动方式，改善了插件头旋转时的损失。另外，与以往相比
能够反方向旋转，通过4方向插入而大幅度改善了生产率。
以前
90°插入
(0.15 秒)
0°插入
(0.18 秒)
270°插入
(0.27 秒)
180°插入
(0.3 秒)
逆时针旋转
<原点>
AVK3
中空电机
插入单元
直接驱动方式
180°插入
(0.15
秒)
90°
插入
(0.12
秒)
0°
插入
(0.15
秒)
270°
插入
(0.24 秒)
顺时针旋转 逆时针旋转 <原点>
元件供给部2分割
由于元件供给部2分割，根据生产状况可选择供给部的动作条件，提高了运转率。
(动作条件有5模式)
由于是随机存取方式，只需按钮操作插入错误就可恢复，插入错误时的修复可立即进行。
随机存取方式
可靠性高
消耗元件长寿命化
• 通过编带切刀、引脚切刀 (固定侧) 的两用化，实现了消耗元件的长
寿命化。
• 插入引导销/推杆/使用超硬材质，实现了长寿命化。
两用化
切割芯片
编带切刀
基座
采用圆弧状扁平电缆
• 插件头、铁砧旋转部采用圆弧状扁平电缆，实现了可动部配线的长寿
命化。
圆弧状
扁平电缆
(2芯)
