- 16 -
AVK3 2005.1101
4.9 基板识别补正功能
J 概要
随生产状况 (基板精度、元件精度等) 可选择各种识别模式，能够高品质、高精度的插件。
识别模式，有补正各插入点的2个孔和补正基板整体2种。前者有全孔补正、任意孔补正、修复补正、θ补
正、间距补正的模式，后者有基板偏移补正、基板倾斜补正的模式。
将前者称为各插入点双孔识别补正，后者称为基板孔识别补正。
J 各插入点双孔识别补正 (全孔补正、任意孔补正、修复补正、θ补正、间距补正)
有关各插入点的补正功能。
全孔补正 ............. 识别基板插入点的双孔，寻找NC数据与X、Y坐标的偏移，插入时补正其偏移之功能。
任意孔补正.......... 识别NC数据指定的插入点的双孔，寻找NC数据与X、Y坐标的偏移，插入时补正其偏移
之功能。
修复补正 ............. 识别引起插入错误的双孔恢复插入点，寻找NC数据与X、Y坐标的偏移，插入时补正其
偏移之功能。
θ补正................... 全孔补正、任意孔补正、修复补正中的任一模式，寻找识别插入点2孔的倾斜，插入时补
正其偏移之功能。
间距补正 ............. 全孔补正、任意孔补正、修复补正中的任一模式，寻找识别插入点2孔的倾斜，插入时补
正与NC数据的偏移之功能。
全孔、任意孔、修复补正概念图
识别的孔位置
实际的插入位置坐标 (X + ΔX, Y + ΔY)
ΔX
ΔY
NC 数据坐标 (x, y)
偏移量 ΔX、ΔY
※ NC数据坐标是，2孔间的中心点。
θ、间距补正概念图
在 NC 数据的孔位置
实际的孔位置
实际倾斜度θ
NC 数据间距
实际的间距
- 17 -
AVK3 2005.1101
J 基准孔识别补正 (补正基板偏移、倾斜偏移)
通过指定(示教)基板上的任意孔，补正基板整体的偏移之功能。
补正基板偏移........... 示教基板上的1孔 (基准孔)，生产前通过识别被示教孔，补正基板整体的平行偏移之
功能。
补正基板倾斜偏移.... 示教基板上的2孔，生产前通过识别被示教双孔，补正基板整体的平行偏移、以及由
于基板倾斜引起全部插入点的位置偏移之功能。

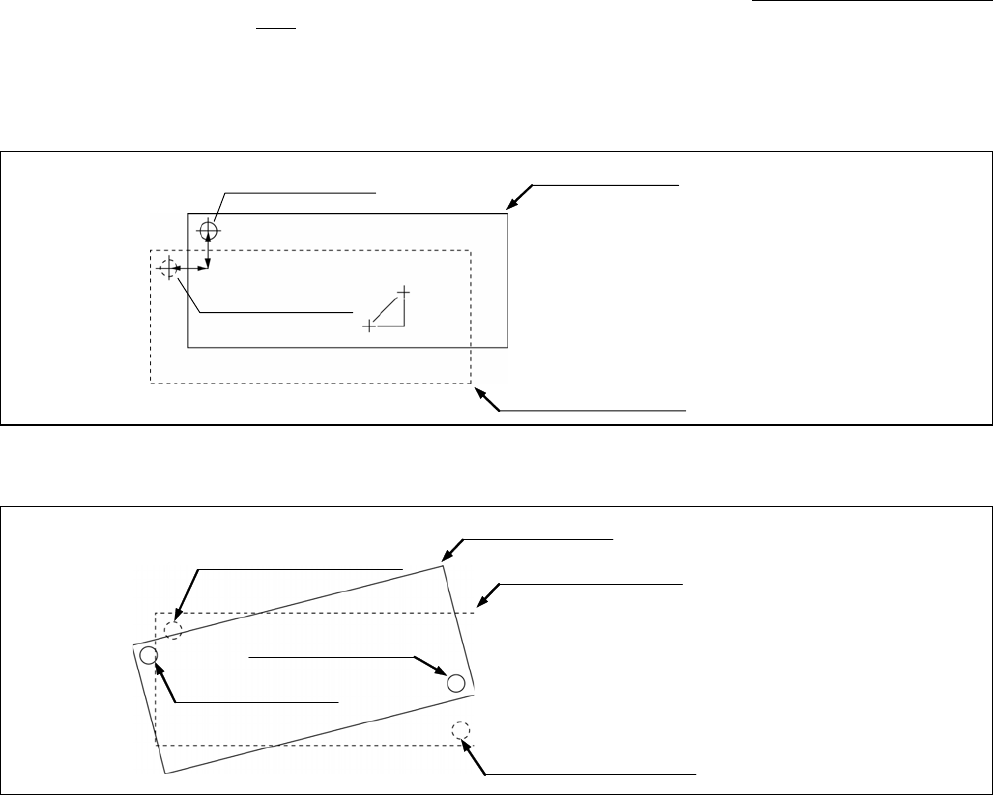

基板偏移补正概念图
实际的示教孔
实际的基板位置
Δ
Y
Δ
X
插入点 A’
插入点 A
Δ
X
Δ
Y
实际的基板位置
示教时的基板位置
(
Δx, Δy) = 基板平行偏移量
在全插入点加上 (Δx, Δy)进行插入
(补正基板平行偏移)
基板倾斜偏移补正概念图
示教时的示教孔 1
实际的示教孔 1
实际的示教孔 2
实际的基板位置
示教时的示教孔 2
通过示教孔 1、2 的偏移计算各插入点的
基板倾斜的偏移量进行补正
(此计算结果包括基板平行偏移)
示教时的基板位置
- 18 -
AVK3 2005.1101
J 第一孔识别补正
通过识别基板上的第一插入点补正基板整体的偏移之功能。
步进&重复数据时，识别各图形的第一插入点，补正每个图形的偏移。
※ 基准孔识别和第一孔识别两者都选择时，第一孔识别为有效。

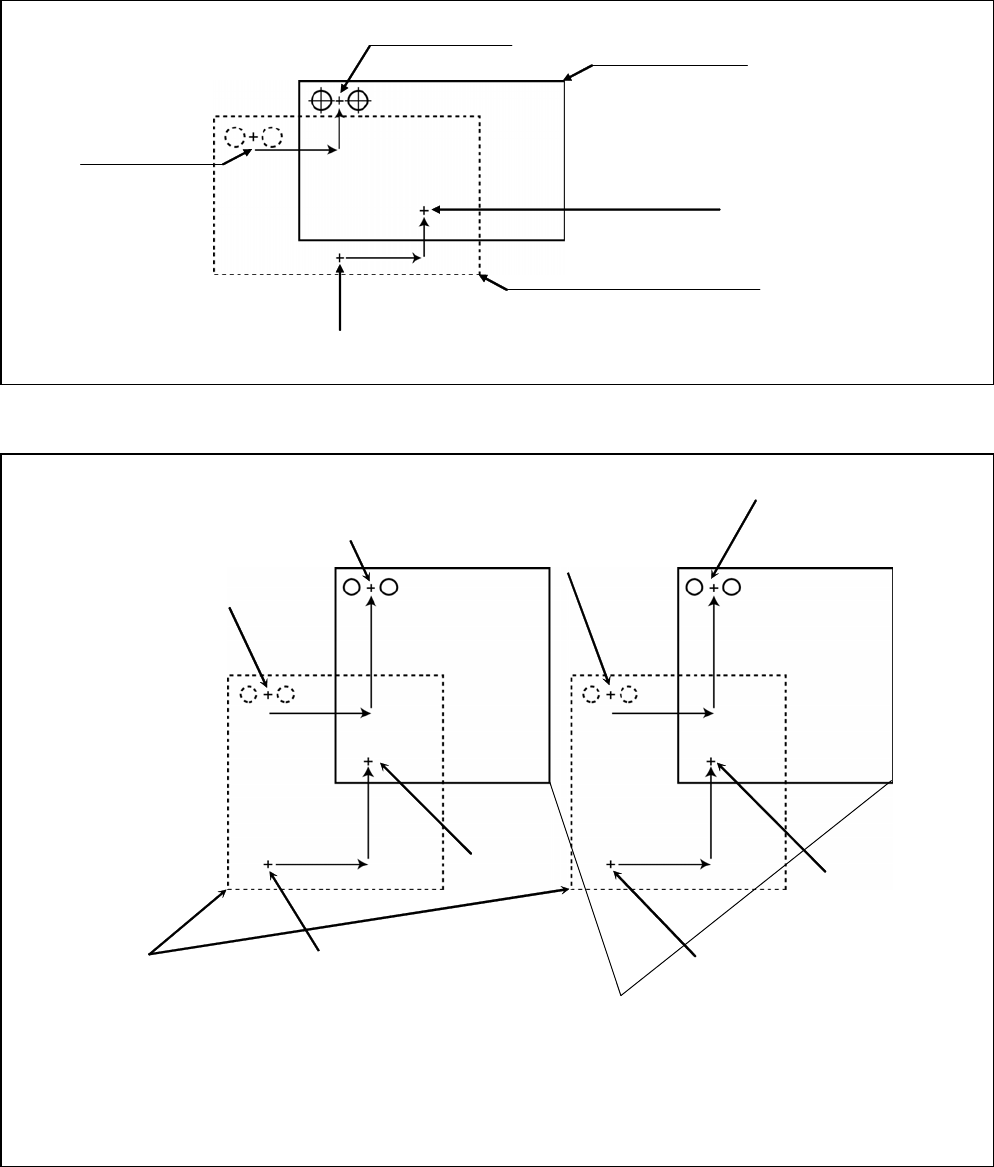

第一孔识别概念图
第一插入点
实际的基板位置
NC 数据上的第一
插入点
Δ
Y
Δ
X
Δ
Y
Δ
X
插入点 A
NC 数据上的基板位置
插入点 A’
(
Δx, Δy) 基板偏移量
在全插入点加上 (Δx, Δy)进行插入
步进重复数据时的第一孔识别概念图
图形 1 的第一插入点
ΔY1
ΔX1
NC 数据上的图形 1 的第一插入点
NC 数据上的
图形位置
插入点 A
ΔX1
ΔY1
图形 2 的第一插入点
NC 数据上的
图形 2 的
第一插入点
实际的图形位置
插入点 B
ΔX2
ΔY2
ΔX2
ΔY2
插入点 B’
插入点 A’
(ΔX1, ΔY1) = 图形1的图形偏移量
(ΔX2, ΔY2) = 图形2的图形偏移量
在图形1插入点加上 (ΔX1, ΔY1)
在图形2插入点加上 (ΔX2, ΔY2)
