12. 电源、空气投入部
12.1 电源投入部
推荐使用4芯电缆、AWG＃10以上的电缆以连接电源。
(本机器不附属此电缆)。
使用如下图所示在入口部象夹钳电缆似的配线。
推荐
1. 端子接续管脚
生产厂家: Weidmuller
形式: H6/20D
2. 电缆外形尺寸
Ø13.0 mm～Ø21.0 mm
3. 务请用电缆夹子固定电缆，不使其被拖拉 (100N)，转动而发生移动。
PE
L1 L2 L3
工厂电源
设备内
※ 请客户准备电源电缆。
12.2 空气投入部
空气投入部(位于盖外侧。)
※ 请客户准备空气软管。
SMC耦合器插头
KK13P-03M
SMC耦合器插座
KK13S-03F
电源投入部
- 38 -
AVK3 2005.1101
13. 尺寸图

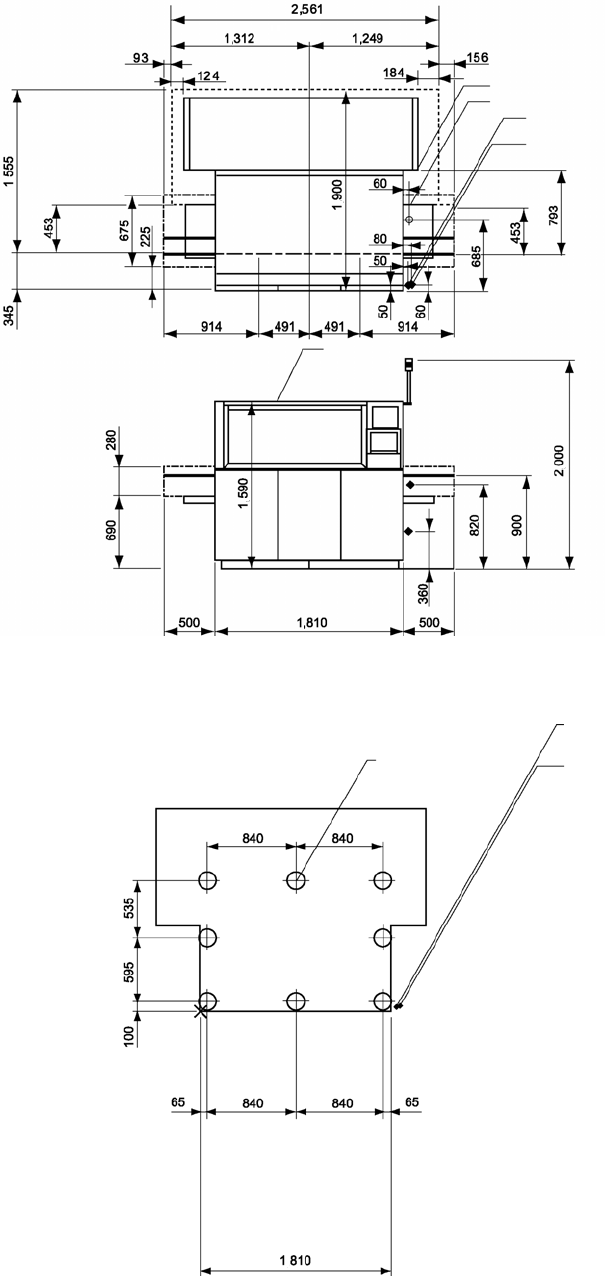

13.1 平面尺寸以及空气压・电源输入位置 (NM-AA30)
AIR
AC
Z 轴框架
料架
A
VK3
NM-AA30
13.2 调整螺栓图 (NM-AA30)
A
C
A
I
R
8-Ø160
AVK3
NM-AA30
- 39 -
AVK3 2005.1101
13.3 平面尺寸以及空气压・电源输入位置 (NM-AA31)
AIR
AC
Z 轴框架
料架
A
VK3
NM-AA31
13.4 调整螺栓图 (NM-AA31)
AC
AI
R
8-Ø160
AVK3
NM-AA31
