11. 安全装置

为了安全使用本机器，在AVK3上安装了如下所示的安全装置。

若在机器运转时按下紧急停止开关、或者在打开盖时，会强制性中止运转。

11.1 NM-AA30

1

1

2

2

2

3

2

1

2

1

2

2

1

2

1: 紧急停止开关

2: 联锁开关

3: 维护开关

- 36 -

AVK3 2005.1101

11.1 NM-AA31

1

1

2

2

2

3

2

1

1

2

2

1

1: 紧急停止开关

2: 联锁开关

3: 维护开关

- 37 -

AVK3 2005.1101

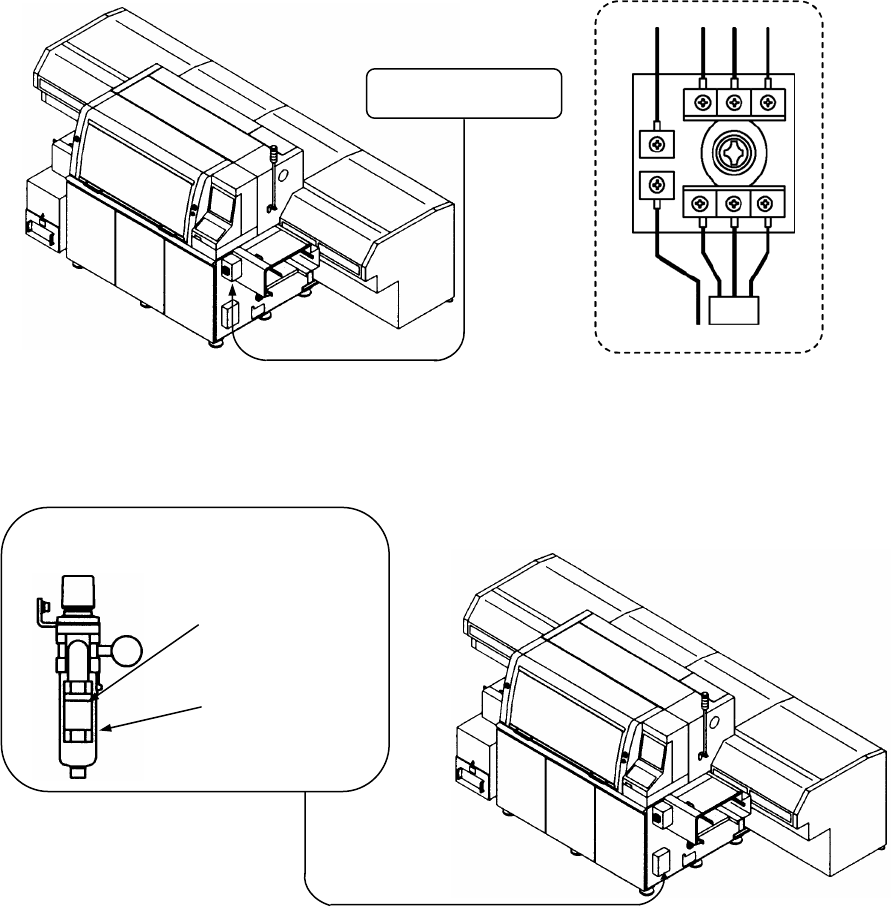

12. 电源、空气投入部

12.1 电源投入部

推荐使用4芯电缆、AWG＃10以上的电缆以连接电源。

(本机器不附属此电缆)。

使用如下图所示在入口部象夹钳电缆似的配线。

推荐

1. 端子接续管脚

生产厂家: Weidmuller

形式: H6/20D

2. 电缆外形尺寸

Ø13.0 mm～Ø21.0 mm

3. 务请用电缆夹子固定电缆，不使其被拖拉 (100N)，转动而发生移动。

PE

L1 L2 L3

工厂电源

设备内

※ 请客户准备电源电缆。

12.2 空气投入部

空气投入部(位于盖外侧。)

※ 请客户准备空气软管。

SMC耦合器插头

KK13P-03M

SMC耦合器插座

KK13S-03F

电源投入部
