第 1 部 基本篇 第 4 章 制作生产程序
4-96
(9) 检查 3
对“元件方向判别的设置”、“ 元件插入异常检测”进行设定。
1) 元件方向判别的设置
可以对每个元件设置元件方向判别的功能。
使用的吸嘴类型（吸取吸嘴/夹式吸嘴）不同，识别方法也有所不同。
可以选择判别（执行/不自信）、 判 别 方式（引线（管脚）/封装/倒角）、 阈值、边缘、判别高度、
判别角度、吸取补正高度（仅吸取吸嘴）。
・判别
可以对执行/不执行元件方向判别功能进行选择。
・判别方式（吸取吸嘴）
引线： 在定心页面的激光高度下旋转贴片头并进行识别，之后在元件方向判别设置的吸
取补正高度下使贴片头旋转，执行吸取位置补正后执行方向判别。
有关激光高度，请参照「4-3-5-2-3 定心」。
封装： 在元件方向判别设置的吸取补正高度下旋转贴片头并进行识别，之后在判别高度
下旋转贴片头进行识别，执行方向判别。
倒角： 在元件方向判别设置的判别高度下旋转贴片头并进行识别，之后在判别角度下旋
转贴片头，在贴片头静止状态下进行识别后执行方向判别。
・判别方式（夹式吸嘴）
引线： 在定心页面的激光高度下旋转贴片头并进行识别，执行方向判别。
有关激光高度，请参照「4-3-5-2-3 定心」。
封装： 元件方向判别设置的判别高度下旋转贴片头并进行识别，执行方向判别。
倒角： 在元件方向判别设置的判别高度下旋转贴片头并进行识别，之后在判别角度下
旋转贴片头，在贴片头静止状态下进行识别后执行方向判别。
第 1 部 基本篇 第 4 章 制作生产程序
4-97
◆ 方向判别的正方向、反方向
以元件供给角度（参照 ”4-3-5-2-2 包装形式(1) ※JUKI 的元件供给角度定义”） 为基准，执行
元件供给方向判别。
・为引线判别时：
元件供给角度为 90°时，将引线（管脚）位于封装中心左侧的元件作为正方向操作。
0°
90°
180°
270°
・为封装判别时：
元件供给角度为 90°时，将封装凸起部位于中心左侧的元件作为正方向操作。（与管脚的位置无关）
0°
90°
180°
270°
侧面图
封装中心(含凸起部) ：
・为倒角判别时：
元件供给角度为 90°时，将纵长的缺角部位于下方时作为正方向。
0°
90°
180°
270°
第 1 部 基本篇 第 4 章 制作生产程序
4-98
・阈值、边缘的设定
对阈值和边缘的设定，在实施方向判别检查后输入最佳值。

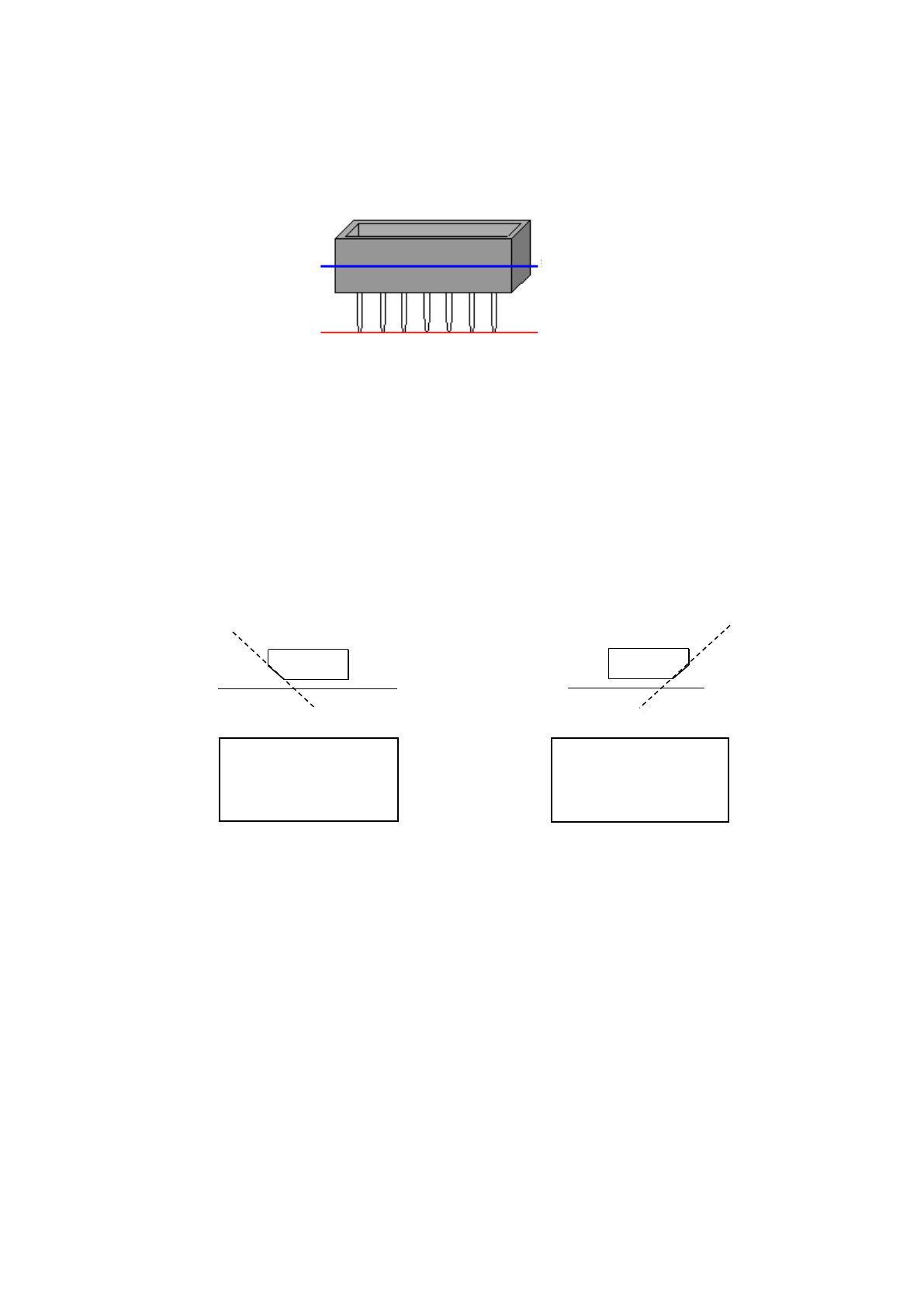

・判别高度
为封装识别、倒角识别时的元件高度值。元件最下面为 0，元件上部为＋值。
・判别角度
为倒角识别时的元件角度值。
在所输入的角度下旋转贴片头执行方向判别。
在判别角度下输入倒角倾斜的角度。
＜判别角度输入例＞
无论供给角度，以「
元件数据定义的姿势」为基准，倒角在左下侧的元件，在判断角度处输入－
值的倾角。倒角在右下侧的元件，在判断角度处输入＋值倾角。
倒角在左下侧，所以
判断角度输入-45 度
倒角在右下侧，所以
判断角度输入+45 度
45
度
45 度
判别高度 5.00
判别高度 0.00
