第 2 部 功能详解篇 第 11 章 选项组件
11-33
11-8 3D 传感器
11-8-1 概要
对插入元件进行图像定心的单元。
相当于以往机型的 VCS 单元、DFFPVCS。
11-8-2 机器设置
设置是否使用 3D 传感器。有关详细，请参照「第 07 章_机器设置」的「7-3-1-5 3D 传感器」。
11-8-3 程序编辑
设置 3D 传感器的识别条件参数以及识别元件的参数。有关参数设置，请参照「第 04 章_制作生产程
序」的「4-3-5 元件数据」。
是检查图像识别中是否能够执行元件定心的功能。有关详细，请参照「第 04 章_制作生产程序」的
「4-5-7 测量、检查」。
11-8-4 生产
执行使用 3D 传感器的图像识别动作。有关详细，请参照「第 02 章_生产」。
11-8-5 手动控制
可执行 3D 传感器的个别动作。有关详细，请参照「第 08 章_手动控制」的「8-6-7 3D 传感器控制」。
11-8-6 设备运行信息
可参照 3D 传感器的运行信息。有关详细，请参照「第 09 章_设备运行信息」的「9-4-4 3D 传感器运
行信息」。
11-8-7 自己诊断功能
可执行 3D 传感器的自己诊断动作。有关详细，请参照「第 10 章_自己诊断功能」的「10-3-3-3 3D
传感器沾污检查」、「 10-3-3-7 3D 传感器偏差」。
第 2 部 功能详解篇 第 11 章 选项组件
11-34
11-8-8 插入元件(扩展配列)
概要
记载了对元件种类为「插入元件」的图像元件的说明。
插入元件的图像元件沿用了以往机型的「通用图像元件」的「扩展配列元件」，所以对部分「通用图
像元件」进行说明。
将有多个间距的引脚元件、有多个尺寸引脚的元件、在任意位置有引脚的元件（称为
多引脚元件），
以及有多个配列的区域配列元件（称为
扩展配列元件）、在任意位置配置了球・小岛的元件（称为随
机配置元件）、 外形有角和边的元件（外形元件）这些元件种类，统称为通用图像元件。
● 将这些分别分类为副元件种类。
・多引脚元件 → 引脚元件类
・扩展配列元件、随机配置元件、插入元件（＊１） → 球形元件类
・外形元件 → 外形元件类
相同识别要素（element）的集合称为 “要素组”。
所谓
要素，就是指一个引脚或者球，所谓要素组，就是指同样大小的要素（引脚或者球）的集合。
为通用图像元件时，排列相同的组作为 1 个要素组，根据相关各个要素组的定义，可以求出元件的中
心。

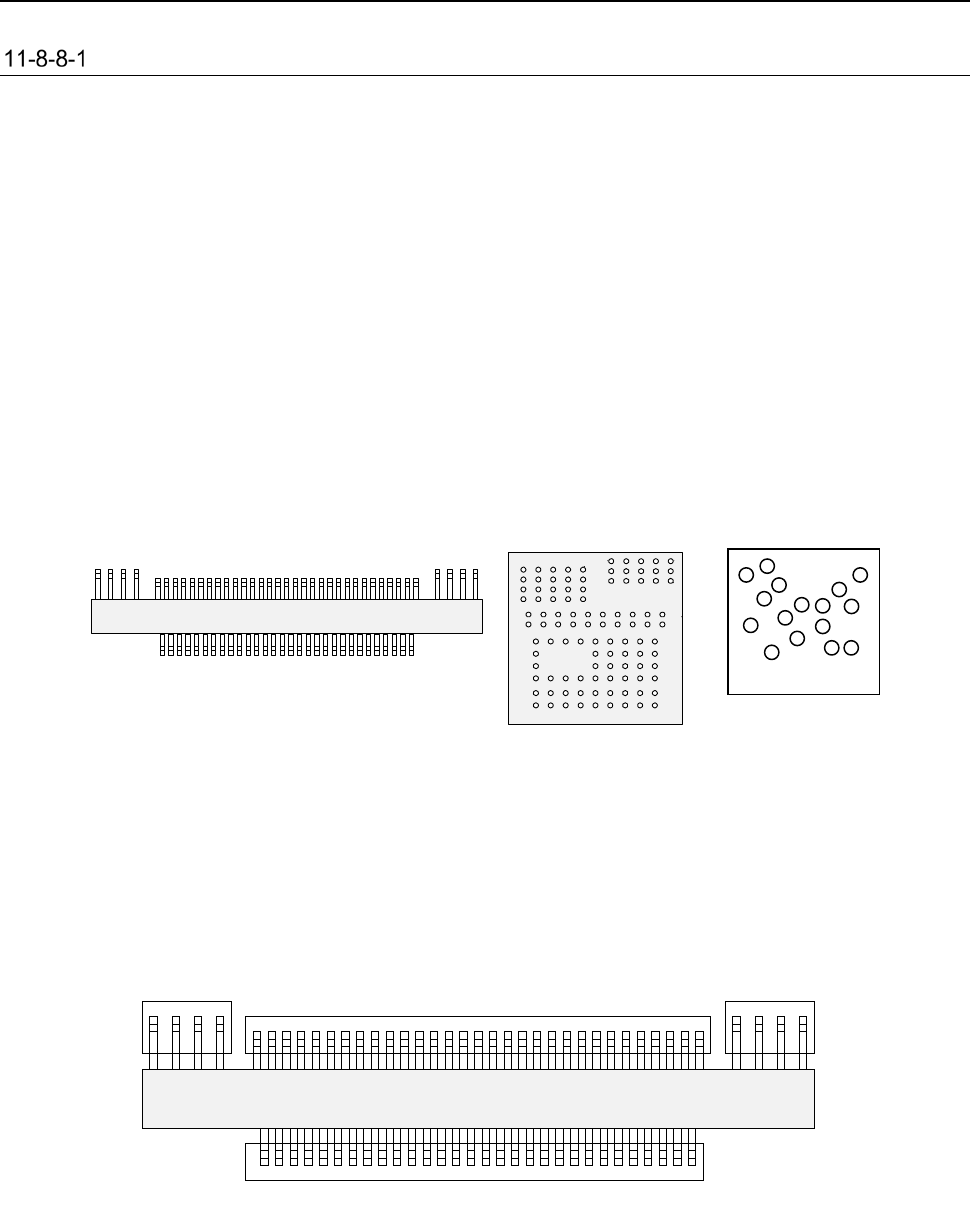

下图由 4 个要素组构成。
トップビュー
第 4ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
第 3ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
第 2ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
第 1ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
(＊１) JM-100 所使用的「插入元件」为扩展配列元件。因此，不对应多引脚元件和外形识别元件。
在此，是为了说明通用图像才予以记载。
トップビュー
ランダム配置部品
リード部品類（マルチリード部品）
ボール部品類
（拡張アレイ部品）
ボトムビュー
第 4 要素组
第 3 要素组
第 2 要素组
第 1 要素组
俯视图
引脚元件类（多引脚元件）
球形元件类
（扩展配列元件）
随机配置元件
俯视图
仰视图
第 2 部 功能详解篇 第 11 章 选项组件
11-35
插入元件(扩展配列)的规格
(1) 数
• １元件可以最多定义 20 个要素组。
• １个要素组只能指定１种要素。
(2) 尺寸规格
3D
传感器
INS 销要素
电极间距
0.5
～
12 mm
电极尺寸
0.2
～
2.0 mm
电极数
2
～
240
个
/ 1
要素组
最大
288
个
插入元件(扩展配列)的数据制作概要
在「元件数据」设置的元件为插入元件的图像元件时，在「图像数据」的“格式”画面显示「元件要
素」按钮。
点击「元件要素」，则显示以下要素数据制作画面。
