第 1 部 基本篇 第 4 章 制作生产程序
4-111

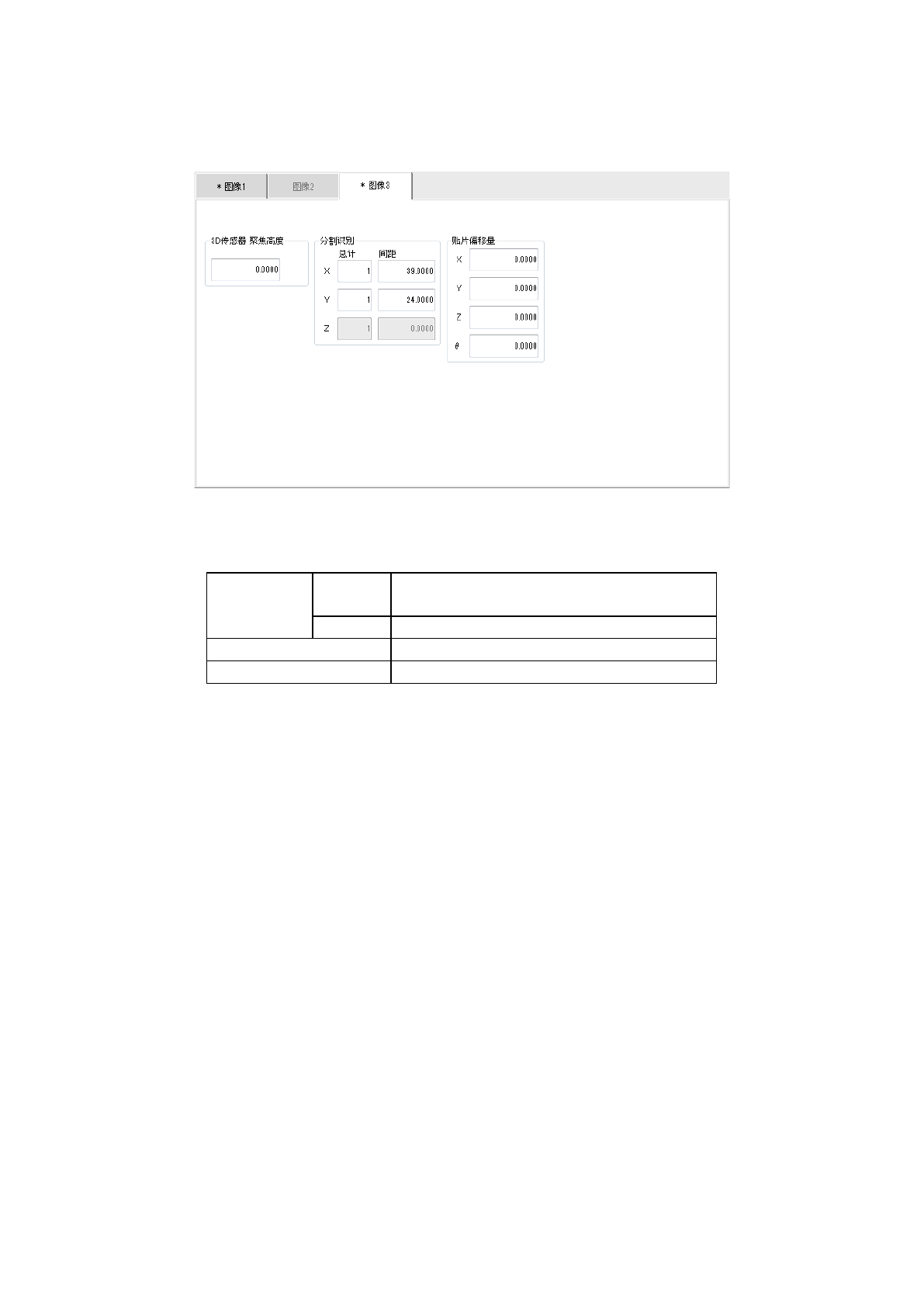

・识别控制数据画面
选择图像 3 的选项卡时，打开以下画面。
以下为设定分割识别的选项卡。
分割识别
数
设定分割识别的
X,Y,Z
的分割数。
分割数为
X (1
～
3)
、
Y (1
～
2)
、
Z (1
固定
)
。
间距
各个识别的移动距离。
贴片偏移量
贴片时的各元件偏移量。
3D
传感器焦点高度
指定
3D
传感器识别的高度。
第 1 部 基本篇 第 4 章 制作生产程序
4-112
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台架上的元件供给装置，有带式供料器、料管供料器、托盘支架。
安装了供料器的轨道的编号就是吸取数据的配置编号。
1 个供料器台架上有设置供料器的 28 个孔，位于供料器前端的针所进入的孔编号即为该供料器的配
置编号。
※ 供料器台架上标有上下 2 排编号。
安装在前侧时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
※ 吸取位置根据优化自动配置，在下列情况时，请通过手动进行配置。
●固定供料器的配置时
●进行优化后，变更供料器的配置时
当读入其他机型的生产程序文件时，由于台架孔数与以前不同等原因，吸取数据将被清除。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-113
吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。
在列表画面中选择[表格]选项卡，或在列表画面上双击，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“送料器类型”、“状态”、“吸取坐标”、“剩余” 8
个项目。
