第 2 部 功能详解篇 第 7 章 机器设置
7-53
7-3-6-4 弯脚固定单元设置
选择弯脚固定单元设置，则显示以下画面。
在弯脚固定单元设置画面，可以阅览弯脚固定坐标偏移量、基板支撑功能的有效/无效、读入的
弯脚固定爪INI文件、选择安装的弯脚固定爪、读入的弯脚固定爪数据。
(1) 设定项目
No.
项目
设置内容
1
弯脚固定坐标偏移量
通过手动输入或示教进行设定。
2
安装爪
从组合框选择读入的弯脚固定爪进行设定。
3
由弯脚固定单元支撑基板
设定在生产时是否由弯脚固定单元进行基板支撑。
(2) 设定方法
1) 用软键盘分别输入。
※ 弯脚固定坐标偏移量。可以通过示教进行设定。
2) 通过组合框选择安装爪。
※ 从组合框可以选择弯脚固定爪，按下「读文件」按钮打开文件夹，显示出对话框，选
择弯脚固定爪的 INI 文件夹，通过读入可以追加。最大可以保存和阅览 10 个弯脚固定
爪的数据。
3) 通过复选框，设定功能的有效/无效。
第 2 部 功能详解篇 第 7 章 机器设置
7-54
7-3-6-5 多针引脚矫正设置

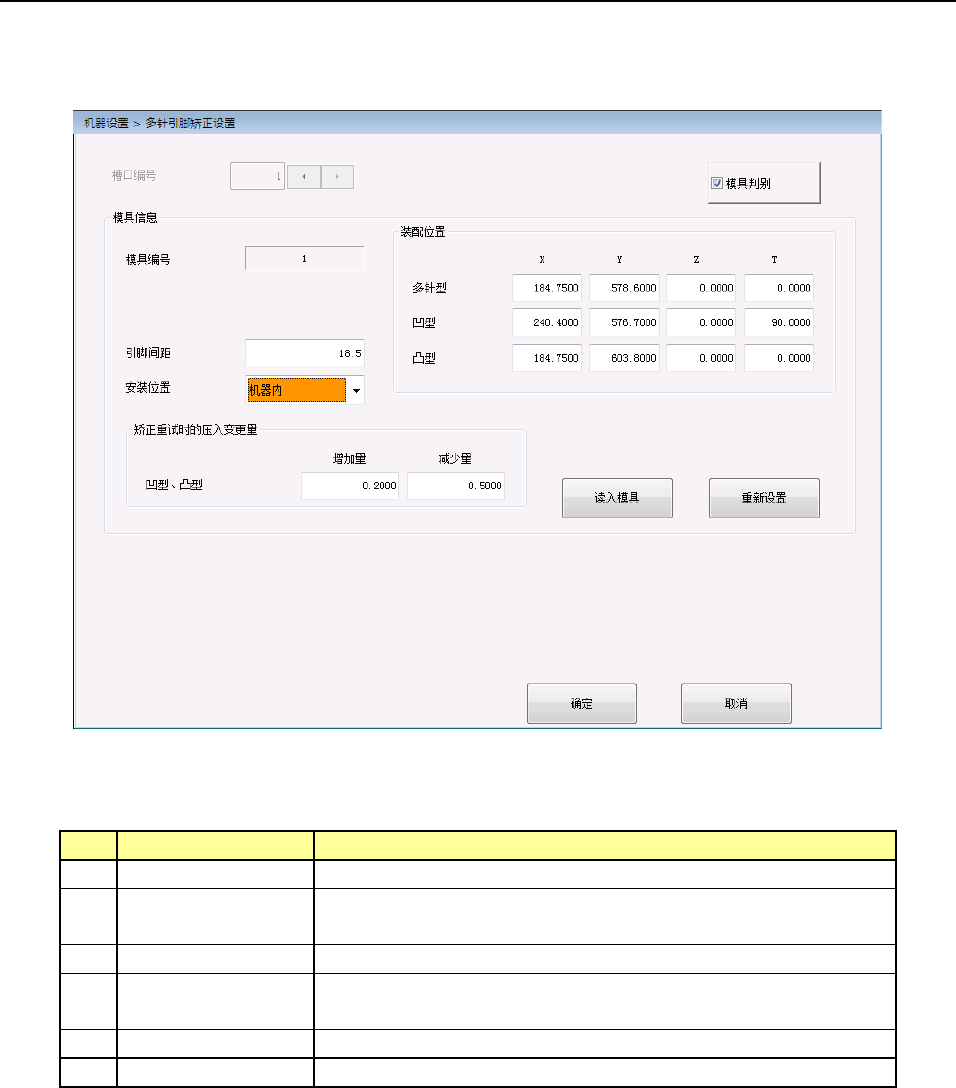

选择多针引脚矫正设置，则显示以下画面。
在多针引脚矫正设置中，可以调整装配位置、变更矫正重试时的压入量，设置多针引脚矫正模具。
(1) 设置项目
No.
设置项目
设置内容
1
模具判别
设置安装模具判别动作的
ON/OFF
。
2
装配位置
手动输入或者通过示教设置模具的装配位置。
首次读入模具时，自动设置初始坐标。
3
引脚间距
设置模具的对象元件引脚间距。
4
矫正重试时的压入
变更量
设置矫正重试时调整压入量的增加和减少值。
5
读入模具
从模具列表选择所使用的模具即完成设置。
6
重新设置
重置模具的设置状态。
(2) 设置方法
1) 从读入模具选择开始使用的模具。

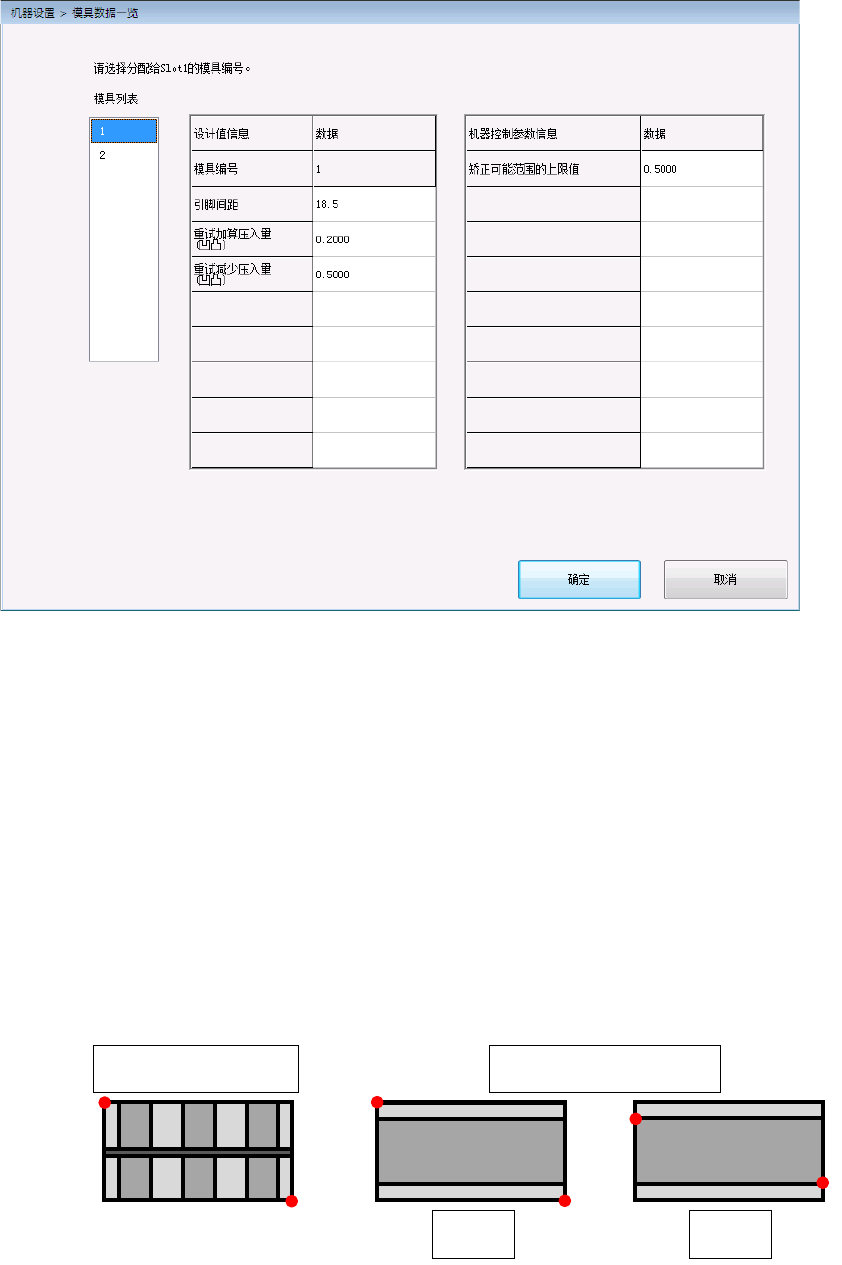

选择读入模具按钮，则显示出以下工具数据列表画面。
第 2 部 功能详解篇 第 7 章 机器设置
7-55
从工具列表选择所使用的模具。
※ 使用标准以外的模具时，在打开工具数据一览前，需要在“D:¥JUKI¥Data¥ MultiCrctJig”
追加工具 INI 文件。
2) 通过键盘个别输入。
※ 可以通过示教设定装配位置。
装配位置 X、Y
取模具中心位置作为装配位置。
按照下述，通过 2 点示教指定模具的角与角。
该示教为出厂时的设置，无需重新示教。
装配位置 Z
取 HMS 测量结果作为装配位置。
示教的测量位置为下图所示位置。
多针型的矫正模具
凹型、凸型的矫正模具
凹型 凸型
