第 2 部 功能详解篇 第 10 章 自己诊断功能
10-23
2) [确认]按钮
按[确认]按钮，各 Head 单元即移动到等待位置开始测量。
有关详细，请参照下一项「设置方法」。
警告
按[确认]，轴即移动。
按[确认]前，请务必确认没有人正在进行装置内部的作业。
为了防止人身伤害，运行中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
10-3-3-7-1 设置方法
按下[确认]按钮，按照[操作]处显示的指示执行操作，自动取得数值。
完成设置前的动作如下所示。
(1) 吸嘴配置
在 Head 上安装 508 号吸嘴。此时，需要给 R-ATC 分配 508 吸嘴。
(2) 准备夹具
如果画面上有指示，就在 CAL 块中心放置夹具。
如果最初就放置了夹具，将无法正常识别 CAL 标记，请予以注意。
(3) 吸取夹具
吸取 CAL 块上的夹具。发生错误时，重新放置夹具。
(4) 设置 Head 的移动
将设置的 Head 移动至设置的 3D 传感器识别位置。
(5) 通过 3D 传感器识别夹具
通过 3D 传感器识别夹具的位置，测量夹具的中心位置。
(6) 归还夹具
将夹具返还至 CAL 块后，吸嘴自动返回。
测量结束后，进度条会变为 100%。
循环多次测量时，请选择[确认]。选择[确认]，将显示上一个画面。
结束测量，请取下放置在 CAL 块上的夹具。
按[确定]按钮，测量值会变为有效，但此时还不会被保存/设置。
退出应用程序时才会被设置。详情请参见「10-3-3-4-2 设置值的保存及退出」。
按[取消]按钮，测量值会无效。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-24
10-3-3-8 ATC 滑板开闭检查

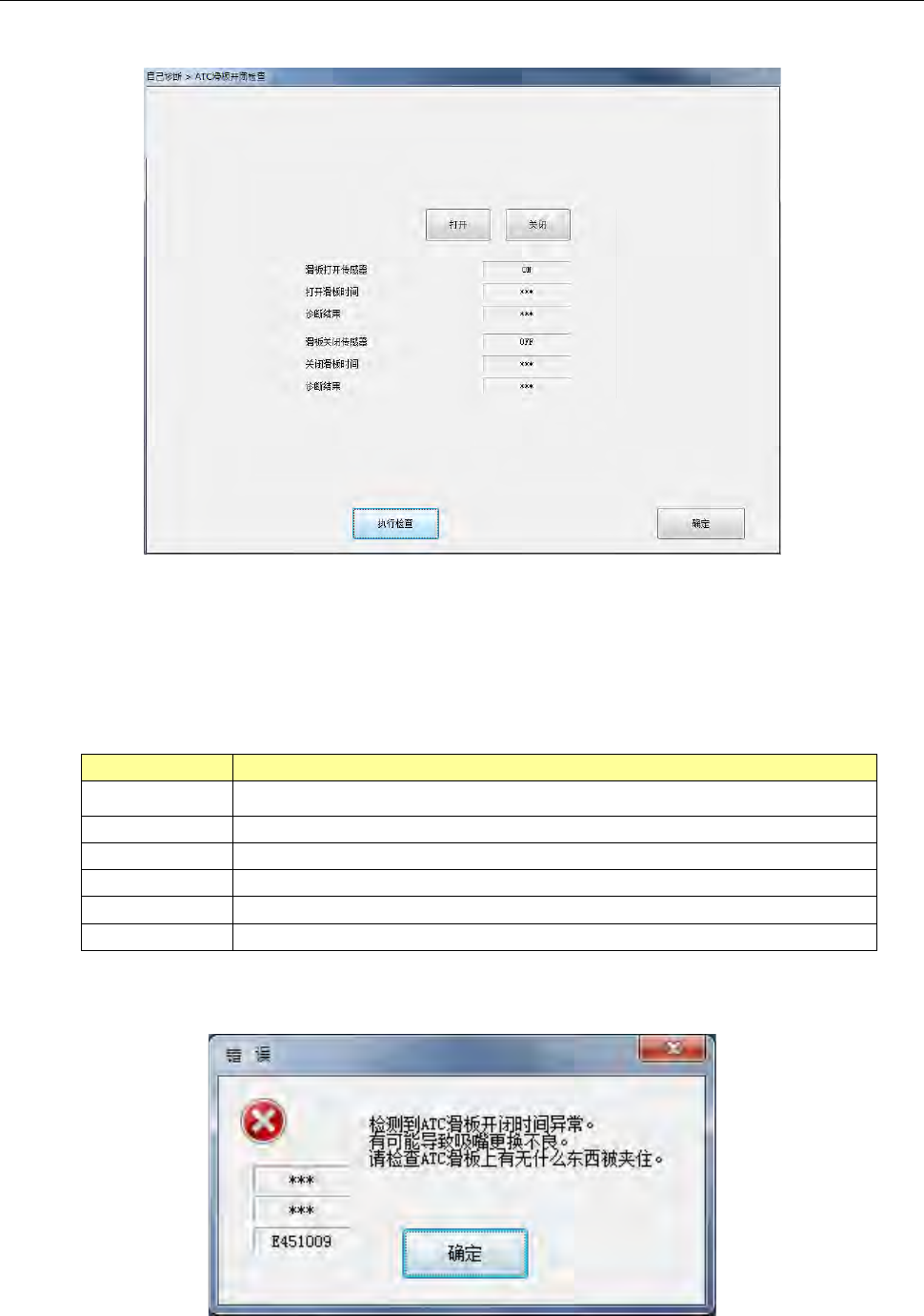

在自己诊断菜单上选择[ATC 滑板]后，可显示 ATC 滑板开闭检查对话框。
按下「开」按钮，打开对象供料器台架的 ATC 滑板。
按下「闭」按钮，关闭对象供料器台架的 ATC 滑板。
按「确定」，关闭对话框。
指定要检查的供料器台架，按下[执行检查]，执行 ATC 滑板开关检查。
项目
内容
滑板打开传感 ATC 滑板打开时的传感状态
滑板打开时间
ATC
滑板打开所需时间
诊断结果
滑板打开时间是否正常，以
OK
或错误显示
滑板关闭传感
ATC
滑板关闭时的传感状态
滑板关闭时间
ATC
滑板关闭所需时间
诊断结果
滑板关闭时间是否正常，以
OK
或错误显示
ATC 滑板开闭检查出现错误时，会输出如下信息。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-25
10-4 履历保存功能
10-4-1 诊断履历文件
诊断履历文件为将 1 个月的自己诊断履历以 CSV 格式保存的文件。
保存的数据如下。
记录项目
内容
部件更换履历
更换部件信息
更换完成日
错误发生履历
错误发生日
发生的装置
默认的诊断履历保存文件夹为 D:\JUKI\LOG\Slfc。
10-4-2 诊断履历文件管理
主机 SSD 上保存过去 1 年的诊断履历文件。
也可保存在用户指定的网络共享文件夹里 (不能指定主机 SSD)。
