第1部基本篇第2章生产 9.调整完后，请点击“个别控制”画面上的“结束” ，以退出“个别控制” 。基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准销后，请务必重新设定“机器设置” ※1 。另外，基板原点位置可用生产程序中的“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。 ※ 1“机器设置” ：设置机器基本构成的菜单(请参见第 8 章机器设置)。注意在机器运行中，请绝对不要将手和头等伸入装…

第1部基本篇第2章生产

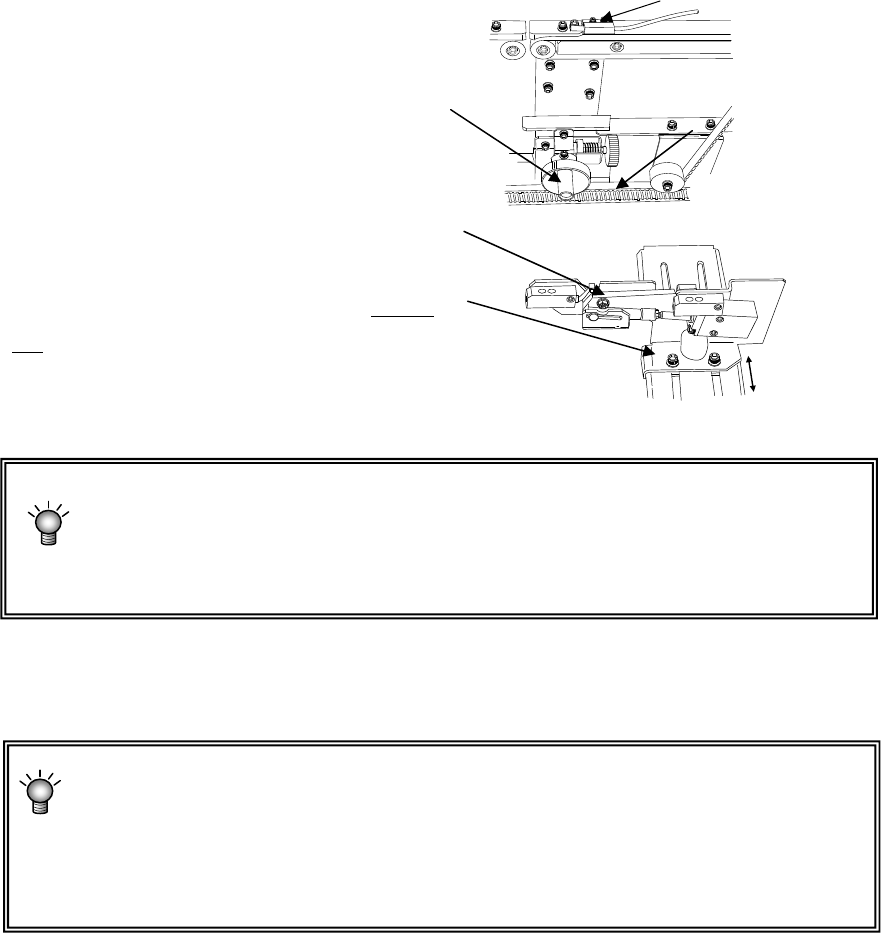

2. 请松开定心销（从动侧）的导块。

等待传感器

请松开调整停止挡销⑲。

调整手柄⑱

调整停止挡销⑲

3.请将停止挡销⑨置于“ON”。

选择停止挡销

,按下“ON/OFF”。

⑨

4.请将生产基板顶在停止挡销上。

基板与停止挡销接触的部分因有缺口

等而不稳定时，请松动停止挡销底部的螺丝(2

根)，用手在Y方向上进行移动调整。

5.请将基版侧的孔对准定心销。

旋转调整手柄⑱，将定心销(从动侧)向X方向移动并对齐。

z 测量基板的孔间距，如果将基准销和从动销暂时固定在与其间距相等的位置上，

则比较容易对齐。

z 移动基准销时，请在停止挡销⑨和基板间设置 0.5mm 的间隙。如果间隙过小，

基板有可能无法顺利地设置。

6.进行微调以使定心销能顺利插入基板孔中。

操作“支撑台”的 ON/OFF,进行调整。

● 即使支撑台上升，销也不能到达基板孔时

① 请检查定心销是否上升。若位置在下, 请上升定心销。(请参见 2-7-1-4 的(2))

② 确认“个别控制”的“移动地点坐标”的设定值是否正确。

完成定心销位置调整后，请在移动地点坐标中输入“- 基板厚度”(当基板厚

度为 1mm 时，设定为“-1mm”)。

7.请固定定心销(从动侧)。

旋转调整停止挡销⑲，固定定心销(从动侧)。然后再次上下移动支撑台，确认固定销可平滑地

进入基板孔。

8.请把支撑销固定好。

请对准生产基板，将支撑销⑫配置在支撑台⑭上。在QFP等对贴片精度有特别要求的元件下配置

支撑销，可提高贴片精度。

2-28

第1部基本篇第2章生产

9.调整完后，请点击“个别控制”画面上的“结束”，以退出“个别控制”。

基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准销

后，请务必重新设定“机器设置”

※1

。另外，基板原点位置可用生产程序

中的“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。

※ 1“机器设置”：设置机器基本构成的菜单(请参见第 8 章机器设置)。

注意

在机器运行中，请绝对不要将手和头等伸入装置内部。

注意

2-29

第1部基本篇第2章生产

2-7-1-4 外形基准的调整方法

外形基准不用基准销，而是通过从外侧的夹板装置(X、Y方向)来固定基板的方法。当使用

陶瓷基板等没有基准销孔或孔径与基准销直径不符的基板时，应选择此方法进行调整。

<步骤>

1．启动生产。

①从菜单栏上选择“窗口”/“传送·搬入/搬出状态”。

②选择“个别传送控制”，按“个别控制”按钮。

出现个别控制画面。

2. 降下定心销。

定心销(基准销和从动销)与外形基准块成整体，固定在支撑台上。在此状态下，如果支撑台上升，

则定心销会碰到基板。因此，使用外形基准时，请降下定心销，在设定时使定心销不与基板接触。

<设定方法>

* 要降下定心销时→向Ａ箭头方向按动。

* 要提高定心销时→向Ｂ箭头方向按动。

图 2-7-1-4-1 定心销

3. 请松开定心销(从动侧)导块。

旋转调整停止挡销⑲，并放松从动销侧的导块。

4. 将停止挡销⑨置于 ON。

选择“止动销”，并按“ON/OFF”。

5. 将生产基板顶在停止挡销⑨上。

基板与停止挡销接触的部分因有缺口等而不稳定时，请松动停止挡销底部的螺丝(2根)，用手在Y

方向上进行移动调整。

2-30
