第1部基本篇第4章生产程序制作

4-4

4-2-2 设置显示语言

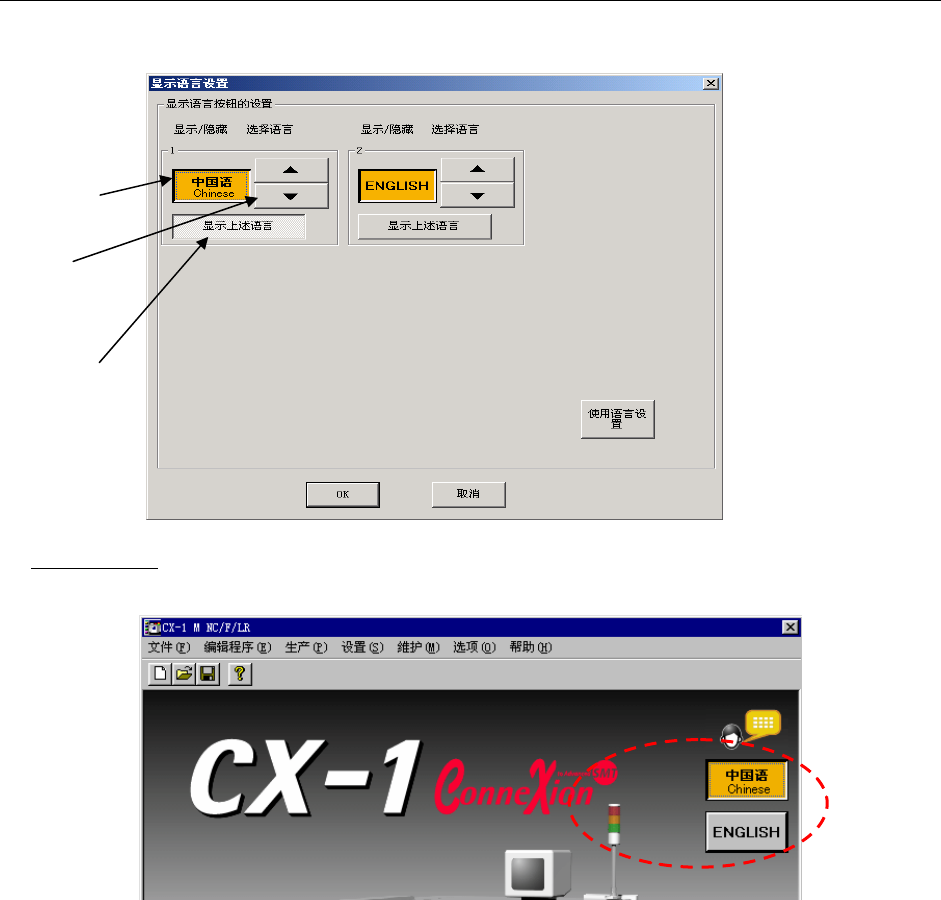

通过选项菜单选择“显示设置语言”后，将出现下列对话框。

＊此项功能，只有管理者以上级别才能设置。

各按钮的功能

① “显示/隐藏”按钮：按下这一按钮时，桌面画面上将显示相应的语言切换按钮。（下图）

②

①

③

② “选择语言”按钮∶用于切换显示的语言。

③ “显示上述语言”∶要使用按钮显示的语言时，按此按钮。

按下“OK”按钮：桌面画面显示所选择的语言的语言切换按钮。

按下“取消”按钮：设定内容将无效。

第1部基本篇第4章生产程序制作

4-3 制作生产程序

生产基板时，需要制作生产程序数据。

启动程序编辑，制作和编辑生产程序。

4-3-1 启动生产程序编辑

从下面的桌面画面启动编辑程序。

图 4-3-1-1 启动编辑程序

4-3-2 生产程序的制作步骤

生产程序由表4-3-2-1中的5个项目构成。

生产程序按照基板数据

→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。

输入键盘仅限使用半角英文和数码。

表 4-3-2-1 生产程序的构成

数据种类内容

基板数据处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。

贴片数据处理贴片点的坐标和贴片元件名称等。

元件数据处理元件的尺寸、包装方式等定心时所需的数据

吸取数据处理带状供料器及管状供料器等元件供应位置的数据。

图像数据

※

处理包括 QFP、BGA 等图像识别所需的数据。

※仅进行图像定心的元件需要制作“图像数据”。

上一项目未完成时不能打开下一项目。

例)未完成“基板数据”时，不能打开“贴片数据”。

4-5

第1部基本篇第4章生产程序制作

4-3-3 基板数据

基板数据由“基本设置”、“尺寸设置”、“电路设置”3个项目构成。

●基本设置：输入基板的基本构成。

●尺寸设置：输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。

●电路配置：指定电路的位置与角度的项目。仅当“基本设置”中已设置“多电路非矩阵”

时，方可选择。

4-3-3-1 基本设置

基本设置中有6个项目。

请输入或选择符合生产基板的相应项目。

切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”)

切换基板数据/贴片数据/元件数据/吸取数据/图象数据。

图 4-3-3-1-1 刚启动后的画面

4-6
