第1部 基本篇 第4章 生产程序制作
4-5-4-4 确认
此功能是确认生产程序编辑内容的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存在主体中。该实测值将在贴片数据示教时的坐标修
正中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记系统”/“BOC”，显示确认画面。
此时，如果安全盖打开，由于是轴动作所产生的功能，显示如下的信息。
确认安全后，请点击“继续”。
图 4-5-4-4-1-1 确认安全
在执行过程中，显示如下的画面。
图 4-5-4-4-1-2 正在进行 BOC 标记校准
在进行BOC校准过程中，因某种原因想取消操作时，可按下<停止>开关来停止操作。
4-219
第1部 基本篇 第4章 生产程序制作
1) 动作状态
显示动作状态
●电路编号
显示正在进行识别的元件内容。表示“当前的电路编号/电路总数”。(通常仅识别基准电路
的BOC)
2) 进展情况
显示进展的比率。
在进行时，若BOC标记识别失败，则显示如下的选择画面。
图 4-5-4-4-1-3 BOC 标记识别错误
要重新开始识别时，请选择重新开始模式。
同一位置再一次识别
机的位置，再进行一次标记识别。
②
①
不改变当前的有OCC摄像
在检测位置再一次识别
使用HOD的CAMERA键，在进行过坐标示教的位置上再进行一次标记识别。
该项目在示教确认后方可选择。
③
标示教的位置作为BOC识别时标记中心的实测值进行确定。该
把检测位置当为识别结果
用HOD的CAMERA键将进行过坐
项目在示教确认后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按“重试”按钮。
OC进行识别。 按下“忽略”按钮时，则其后将不以每一电路/每一基板为单位对B
4-220
第1部 基本篇 第4章 生产程序制作
4-5-4-4-2 标记类：送料器台架架(前面/后面)
识别送料器台架标记，储存识别坐标的实测值。该实测值将在贴片数据示教时的坐标修正中
得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台架”，显示确认画面。识别
前面送料器台架标记时，请选择“前面”，识别后面送料器台架时，请选择“后面”。

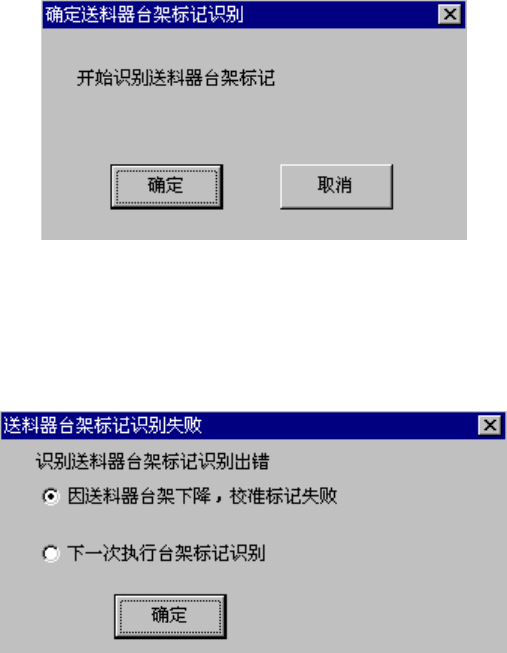

图 4-5-4-4-2-1 确认识别送料器台架
送料器台架标记识别失败时显示如下的对话框。此时，不会储存识别结果。请选择：以后什
么时候进行标记识别。
图 4-5-4-4-2-2 台架标记识别错误
4-221
