第1部 基本篇 第4章 生产程序制作

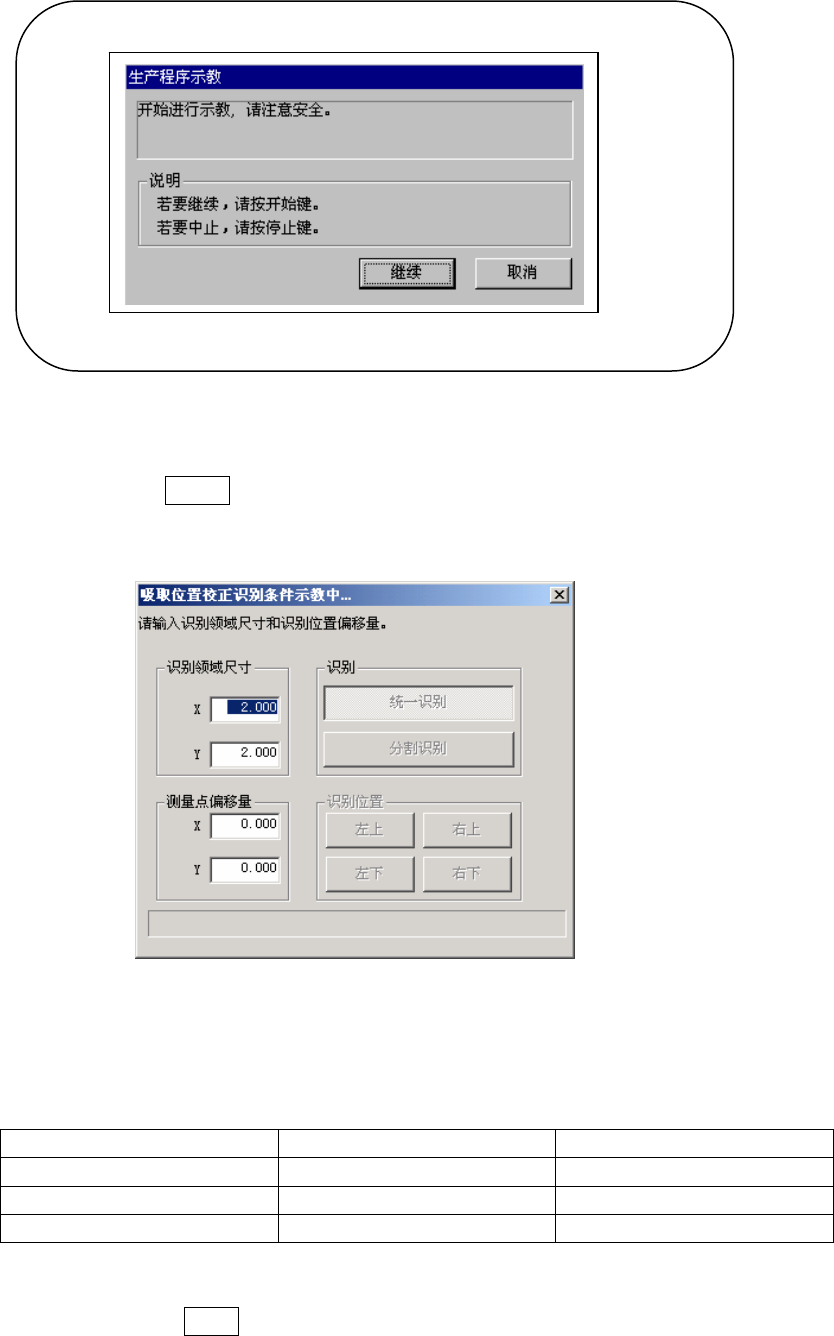

* 如果此时安全盖是打开状态，则显示如下确认安全的画面。
确认安全后，请按下“继续”按钮，进行示教。
此时，摄像机移动到吸取坐标，在监视器画面中显示出示教对象的元件。如果监视器中没
有出现要示教的元件，请确认输入的坐标是否正确。
另外，如果按下 CAMERA 之外的键，则会出现报错声音，无法进行识别示教。
③ 输入识别领域尺寸、识别位置偏移
输入使用的识别领域尺寸。需要在元件上显示识别图案时，进行此项设置。如果识别使用
的元件上的团，不再元件中央，则输入识别位置偏移值。调整完毕后，按下 ENTER 键。
④ 选择识别方法、指定识别位置。
根据元件，可选择如下统一识别，分割识别。
元件尺寸 统一识别 分割识别
～4mm ○ ×
4mm～5.5mm ○ ○
5.5mm～ × ○
元件尺寸为 4mm～5.5mm 时，请选择识别方法。
选择分割识别时，请指定 2 处识别的地方。
调整完毕后，请按 ENTER 键。
4-168
第1部 基本篇 第4章 生产程序制作
⑤ 进行检查框示教。
用 HOD 的↑ 键、↓ 键（按 FAST 键改变尺框的移动速度）调整检查框，进行输入。
调整完毕后按 ENTER 键。
⑥ 指定测量方法
测量方法，选择【重心】或【4 边】。
重心 对吸取位置 XY 进行校正。
4 边 对吸取位置 XY 及θ倾斜进行校正。
＊ 若 4 边不是直行、或边粗糙时，极小元件有时不能校正。
不能校正时，请选择重心。
指定后，请按 ENTER 键。
⑦ 照明调整
设置角度照明及垂直照明的光量度。将光标移动到照明编辑框，按 HOD 的↑ 键、↓键
设置光量度。
调整完毕后按 ENTER 键。
⑧ 取得阈值
准备好后再按 ENTER 键。
⑨ 取得阈值后，进行识别确认操作
用示教后的参数确认识别操作是否可正常进行。
准备好后按 ENTER 键。
识别操作成功后，可退出示教。
如果识别操作失败，则可按 HOD 的 PREVIOUS 键，再从设置检查框开始进行操作，
或按 CANCEL 键退出示教。
注）元件的镜面部分太小、或识别区域太小、显示不出对比差时，有时无法进行正常识别。
4-169
第1部 基本篇 第4章 生产程序制作
4-5-3 环境设置
进行“程序编辑” 的环境设置。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。
图 4-5-3-1 环境设置
1) 单位类
选择编辑时的长度、压力的表示单位类。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 操作环境
① 保存退出时
●执行：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重新进行程序编辑时，打开上次最后使用过的文件，进入尺寸设置
画面。
●不执行：下次进入程序编辑时，文件名显示新画面。
② 退出时优化询问
●执行：在未进行优化的状态下结束程序时，显示询问是否执行优化的画面。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据登录到数据库中并结束后，通知登录已完成。
●不执行：不进行通知。
