第 1 部 基本篇 第 2 章 生产
2-12-1-3 错误详情
进行生产程序的检查后，若生产程序中有错误或警告，则可以选择“详细错误”按钮。按此
按钮，将逐件显示错误或警告的详细信息。
图 2-12-1-3-1 错误详情
¾ “上一次” ：显示上一条错误。
¾ “下一次” ：显示下一条错误。
¾ “正确” ：关闭错误详情对话框。
2-155
第 1 部 基本篇 第 2 章 生产
2-12-2 贴片跟踪
生产开始前显示贴片点列表，可通过贴片跟踪，检查贴片点上是否已贴片。
2-12-2-1 贴片跟踪动作流程图
蝕兵
START
⑪幣薮頭効忸
範斤三崇鳩
START押下
勧僕㌔揃貧
頁倦嗤児医
壅斜諸鳩範
斤三崇
頁
倦
児粥医勧僕鳩範
斤三崇
薮頭効忸
兜兵晒侃尖
梓和STOP
薮頭効忸泣議
薮頭効忸
効忸朔
倦薮頭
譜協
頁
譜協
頁倦薮頭
頁
倦
蝕兵伏恢議鳩範
倦
頁
蝕兵伏恢強恬
伏恢腎塰佩彜蓑
梓和STOP
梓和STOP 梓和STOP
梓和STOP
潤崩
BOC炎芝紛艶
梓和STOP
児医
諸頁倦瓜斜
倦
はい
児医壅紗諸 児医勧僕
图 2-12-2-1-1 贴片跟踪动作流程图
显示贴片跟踪确认
对话框
生产空运行状态
否
是
START 按下
STOP 按下
START 按下
STOP 按下
START 按下
STOP 按下
STOP 按下
否
是
是
确认重夹对话框
重夹基板
LOAD 基板
基板 LOAD 确定
对话框
贴片跟踪初期处理
BOC 标记识别
需贴片跟踪点的
贴片跟踪
BOC 标记识别
生产开始运行
END
否
否
传送通路上是否有
基板
是否夹紧基板
是
确认生产开始
对跟踪
后是否
贴片进行设置
2-156
第 1 部 基本篇 第 2 章 生产
2-12-2-2 贴片跟踪画面
为了进行贴片跟踪，按贴片编号顺序，显示贴片元件信息。
此时可指定是否执行贴片、跟踪。
也可在贴片点附加标记。

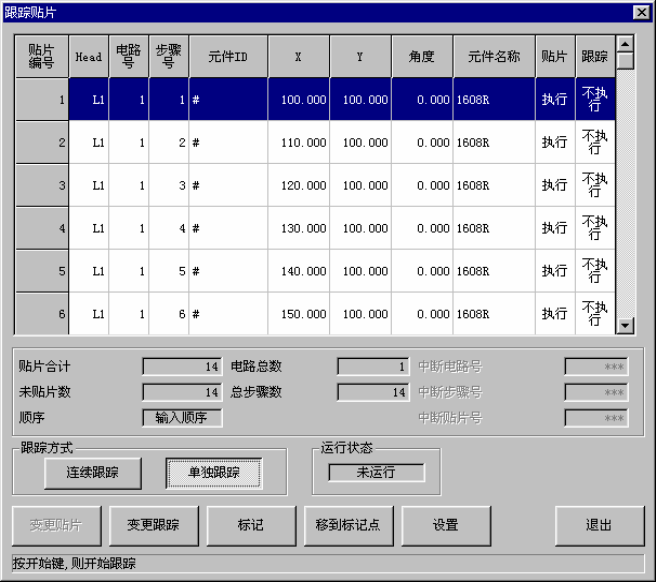

图 2-12-2-2-1 贴片跟踪
按下<START>开关：搬入基板，若传送通道上有基板时则进行再夹紧。如果基板已加紧，则不
搬入和重夹。
夹紧后，若指定了标记，则进行标记识别。
之后，按指定的跟踪方法进行贴片跟踪。
◇ 单独跟踪的跟踪运行，与是否指定当前行无关。
◇ 连续跟踪时，按照设置对指定“执行”的贴片点进行跟踪。此时，需按每 1 个贴片点逐一调
出跟踪功能，因此执行跟踪功能时，不能向任意的贴片点移动。
此时，贴片点一览表上的当前行，为执行跟踪的行。
2-157
