第1部 基本篇 第3章 维护 3-3-10 供料器台架 在供料器台架上安装带式供料器等供料器前，应先将其擦拭干净，以确保没有灰尘和异物。 请确认“安装板 B③”的下部是否有异物混入。 当有芯片元件等异物时，请用吸尘器等予以清扫。 6 2 4 1 5 3 7 图 3-3-12 供料器台架 ①供料器台架 ⑤驱动气缸 ②安装板 ⑥位置标签 ③安装板B ⑦台架标记 ④锁定轴 危险 为防止因意外启动而引发事故，请在切 断电源后进行作业。 …
第1部 基本篇 第3章 维护
3-3-9 ATC
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
⑦
③
④
②
⑧
⑤
⑥
①
⑩
⑨

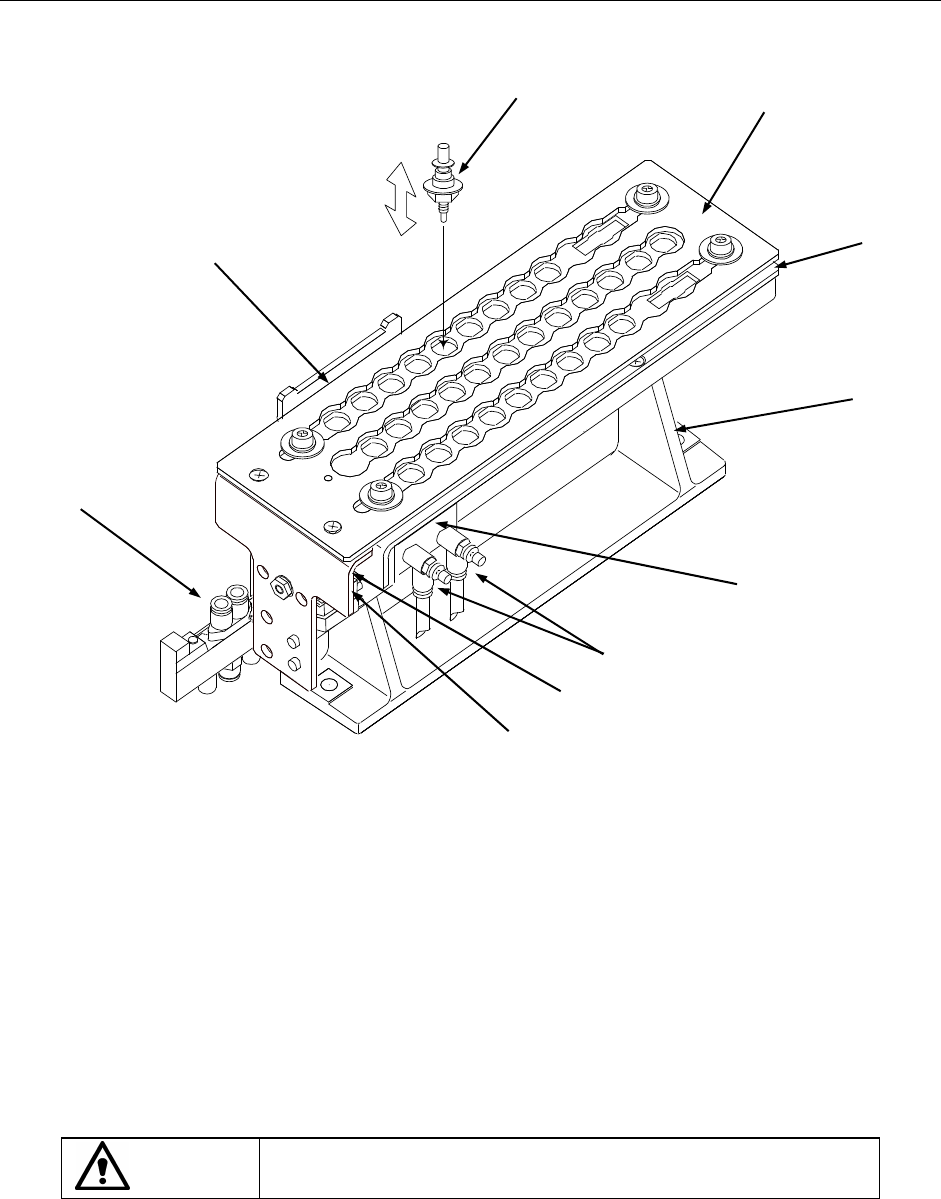

图 3-3-11 ATC
① ATC 底座 ⑥ ATC OPEN 传感器
② 滑板 ⑦ ATC CLOSE 传感器
③ ATC 底板 ⑧ 吸嘴
④ 气缸 ⑨ 5 极切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号（1-30）
如果“滑板②”上有芯片或垃圾等，则有可能导致吸嘴不能正常吸取或释放，此时，请用浸
有酒精的棉纱进行清除。
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
3-22
第1部 基本篇 第3章 维护
3-3-10 供料器台架
在供料器台架上安装带式供料器等供料器前，应先将其擦拭干净，以确保没有灰尘和异物。
请确认“安装板 B③”的下部是否有异物混入。
当有芯片元件等异物时，请用吸尘器等予以清扫。
6
2
4
1
5
3
7
图 3-3-12 供料器台架
①供料器台架 ⑤驱动气缸
②安装板 ⑥位置标签
③安装板B ⑦台架标记
④锁定轴
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
3-23
第1部 基本篇 第3章 维护
3-3-11 统一交换台(选购件)
在供料器台上安装供料器之前，请先除去上面的垃圾和异物。
¾ 请确认“安装板B②”的下部是否有异物混入。
¾ 请确认“台架定位销③”(两侧)附近也没有芯片等异物。
◆ 当有芯片等异物时，请用吸尘器等予以清扫。
3
2
1
图 3-3-13 统一交换台
① 供料器台架
② 安装板B
③ 台架定位销
