第1部 基本篇 第4章 生产程序制作
① 负荷检测结果
检测后，吸取及贴片的检测结果显示在“检测结果”中。

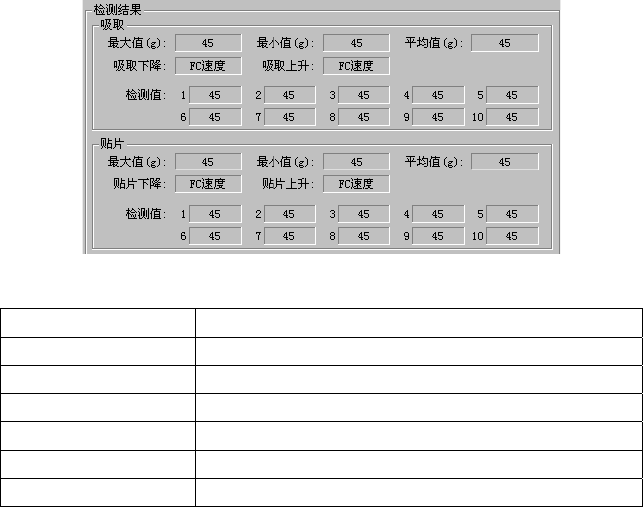

图 4-5-4-3-8-5 负荷检测结果
项目 内容
最大值(g) 显示检测值的最大值
｡
最小值(g) 显示检测值的最小值
｡
平均值(g) 显示检测值的平均值
｡
下降速度 显示 Z 轴的
｡
下降速度
上升速度 显示 Z 轴的上升
｡
速度
检测值(1～10) 显示检测值
｡
[检测]按钮
执行负荷检测。
[返回]按钮
退出负荷检测，返回原来的画面。
[信息]按钮
显示检测值的图像显示等详细信息。
[检测之前先检查测力器]
在执行检测前，先进行测力器的自检。当测力器有异常时，则不应执行检测。
4-217
第1部 基本篇 第4章 生产程序制作
4-218
检测负荷信息
对话框显示各检测值的详细图像信息。
图 4-5-4-3-8-6 详细信息对话框
图像显示
以图像显示各测量值的变化。图形刻度根据最大值及测量时间变化。测量时间超过 500ms
时图像显示画面会分成多个。按[ << ]、[ >> ]按钮可切换显示。
[缩小显示]
测量时间超过 500ms 时，图像显示画面会分成多个。
选中缩小时，显示缩小的一个画面。
[吸取]、[贴片]
选择显示吸取或贴片的数据。
[编号]
设置检测值(1～10)的索引。按<< 或 >>按钮进行设置。
[数据数]
显示检测时取得的数据数(1～4000)
｡
[最大值]
显示最大值。
[保存文件]按钮
将各项检测的检测值以 CSV 格式保存在软盘中。
文件名: Load_xxxxxxxxxxxx.cvs (x 保存时的时间)
[返回]按钮
返回负荷检测对话框。
第1部 基本篇 第4章 生产程序制作
4-5-4-4 确认
此功能是确认生产程序编辑内容的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存在主体中。该实测值将在贴片数据示教时的坐标修
正中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记系统”/“BOC”，显示确认画面。
此时，如果安全盖打开，由于是轴动作所产生的功能，显示如下的信息。
确认安全后，请点击“继续”。
图 4-5-4-4-1-1 确认安全
在执行过程中，显示如下的画面。
图 4-5-4-4-1-2 正在进行 BOC 标记校准
在进行BOC校准过程中，因某种原因想取消操作时，可按下<停止>开关来停止操作。
4-219
